Tektronix TICP050 | Galvanically isolated current probe IsoVu, 500 MHz.

Description

TICP050 | Galvanically isolated current probe IsoVu, 500 MHz

Die IsoVu TICP-Serie von Tektronix umfasst hochpräzise, galvanisch getrennte Stromtastköpfe, die für genaue Strommessungen in der Leistungselektronik entwickelt wurden. Durch die vollständige galvanische Trennung wird eine hohe Gleichtaktunterdrückung erreicht, wodurch Messfehler durch Brummschleifen vermieden werden. Die Tastköpfe sind für eine Vielzahl von Anwendungen geeignet, darunter die Messung von Strömen in Wide-Bandgap-Halbleitern (SiC, GaN), Schaltnetzteilen und Hochleistungs-Stromwandlern.

Die IsoVu Tastköpfe der TICP-Serie sind in drei Bandbreiten-Varianten erhältlich:

TICP100 mit einer Bandbreite von 1 GHz
TICP050 mit einer Bandbreite von 500 MHz
TICP025 mit einer Bandbreite von 250 MHz

Die Tastköpfe verfügen über eine Eingangsimpedanz von 50 Ohm, eine Rauschdichte von unter 4,7 nV/√Hz und eine Gleichspannungs-Verstärkungsgenauigkeit von ±1,5 %. Zudem unterstützen sie verschiedene Dämpfungsstufen (1X, 10X, 100X), um einen weiten Strommessbereich abzudecken.

Produktmerkmale TICP050:

Der TICP050 bietet eine Bandbreite von 500 MHz und ist damit für Anwendungen geeignet, die eine hohe Präzision bei hohen Frequenzen erfordern. Der Tastkopf weist eine Anstiegszeit von 700 ps auf.

Im Vergleich hierzu:

TICP025: 1,4 ns
TICP100: 400 ps

Die IsoVu Tastköpfe der TICP-Serie sind für Gleichtaktspannung von 600 V für CAT III-Anwendungen und 1000 V für CAT II geeignet.

Die TICP-Serie ist mit den Tektronix-Oszilloskopen der Serien 4, 5 und 6 kompatibel. Die TekVPI-Schnittstelle ermöglicht eine direkte Steuerung und Konfiguration über das Oszilloskop. Dank des niedrigen Rauschens und der hohen Gleichtaktunterdrückung eignen sich die Tastköpfe besonders für die präzise Messung kleiner Ströme in Hochspannungsumgebungen.

Die Tastköpfe der TICP-Serie sind für folgende Einsatzgebiete geeignet:

Strommessungen mittels Shunt-Widerständen
Entwicklung und Prüfung von Wide-Bandgap-Leistungshalbleitern (SiC, GaN)
Messungen an Schaltnetzteilen und Hochspannungs-Stromschienen
Überwachung von Strömen in elektrischen Antrieben und Netzsystemen

Alternate products (2 products)

New

Tektronix
TICP025

Galvanically isolated current probe IsoVu, 250 MHz

Delivery time upon request

€9,580.00

New

Tektronix
TICP100

Galvanically isolated current probe IsoVu, 1 GHz

Delivery time upon request

€13,700.00

Recommendations (1 product)

New

Tektronix
TICPMM100

Probe tip 100X with MMCX connection for IsoVu Probes TICP

Delivery time upon request

€799.00

About the Manufacturer

Tektronix

Founded in 1946 as Tekrad, Tektronix designs and manufactures test and measurement solutions to break down the walls of complexity and accelerate global innovation. With well over 700 patents, Tektronix solutions support many of humanity's greatest advances over the past 70 years. Health. Communications. Mobility. Aerospace. With operations in 21 countries, Tektronix is committed to serving scientists, engineers and technicians around the world.

Tektronix TICP050 | Galvanically isolated current probe IsoVu, 500 MHz

Tektronix TICP050 | Galvanically isolated current probe IsoVu, 500 MHz.

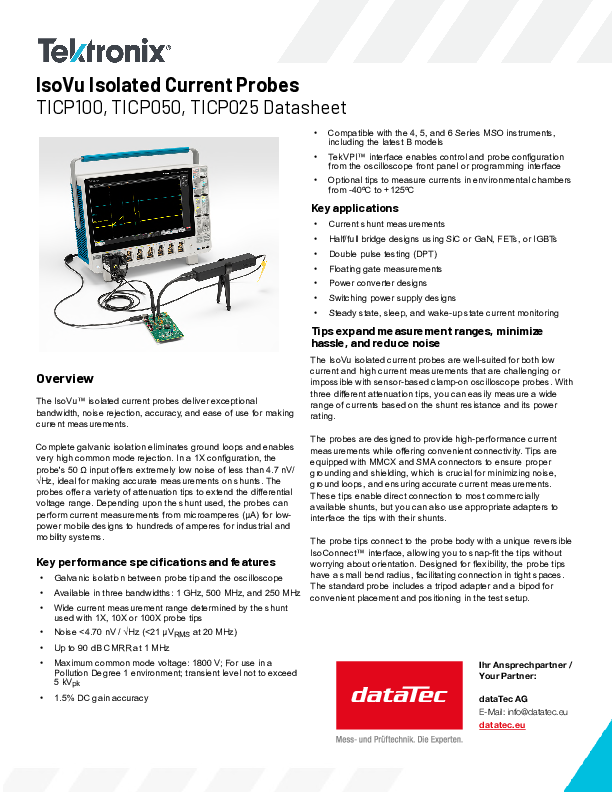

Documents & Downloads
