FTR-210R | Frequenz- und Zeitreferenz, Rubidium, GNSS

Die Pendulum FTR-210R ist eine GNSS-synchronisierte Frequenz- und Zeitreferenz, die durch ihre herausragende technische Ausstattung besticht und in der Lage ist, hochpräzise und stabile Zeit- und Frequenzsignale zu liefern. Dieses Gerät wurde speziell entwickelt, um in Laborumgebungen als Kalibrierstandard zu dienen und bietet dabei eine außergewöhnliche Flexibilität durch verschiedene Ausgänge und Optionen.

Die FTR-210R verfügt standardmäßig über sieben Ausgänge, darunter 5x 10 MHz, 1x 5 MHz und 1x 1 pps. Optional lassen sich bis zu 4 weitere Ausgänge hinzufügen. Dabei stehen alternativ 4x 10 MHz, 4x 1 pps Puls- oder 0,1, 1, 5, 10 MHz Sinus-Ausgänge zur Verfügung. Darüber hinaus bietet das Gerät einen programmierbaren Pulsausgang im Bereich von 0,5 Hz bis 100 MHz, der durch eine Softwarelizenz freigeschaltet werden kann.

Das Herzstück der Zeitreferenz ist ein hochstabiler Rubidium-Oszillator, der durch das GNSS-Signal diszipliniert wird und dadurch eine Stabilität auf nahezu Cäsium-Niveau erreicht. In diszipliniertem Betrieb liegt die Abweichung der 1-pps-Zeitreferenz bei weniger als 10 ns rms gegenüber UTC. Sollte das GNSS-Signal einmal ausfallen, beträgt der Drift im Holdover-Betrieb typischerweise nur 1 µs pro 24 Stunden. Auch als eigenständige Frequenzreferenz überzeugt das Gerät mit einer Langzeitstabilität von weniger als 5x10⁻¹¹ pro Monat.

Ein herausragendes Feature der FTR-210R ist die Möglichkeit zur Frequenzkalibrierung. Dank des optionalen Eingangs für Frequenzmessungen bis 400 MHz verwandelt sich das Gerät in einen leistungsstarken Frequenzkalibrator, der Messungen mit einer Auflösung von bis zu 12-13 Stellen pro Sekunde durchführen kann. Diese Kalibrierfunktion ermöglicht es, frequenzabhängige Messwerte wie Frequenz, Periodendauer, Impulsbreite und Anstiegs-/Abfallzeit mit außergewöhnlicher Präzision zu erfassen. Die interne Speicherfunktion erlaubt die Speicherung von bis zu 32 Millionen Messwerten pro Session und bis zu 1 Milliarde Messwerte im nichtflüchtigen Speicher.

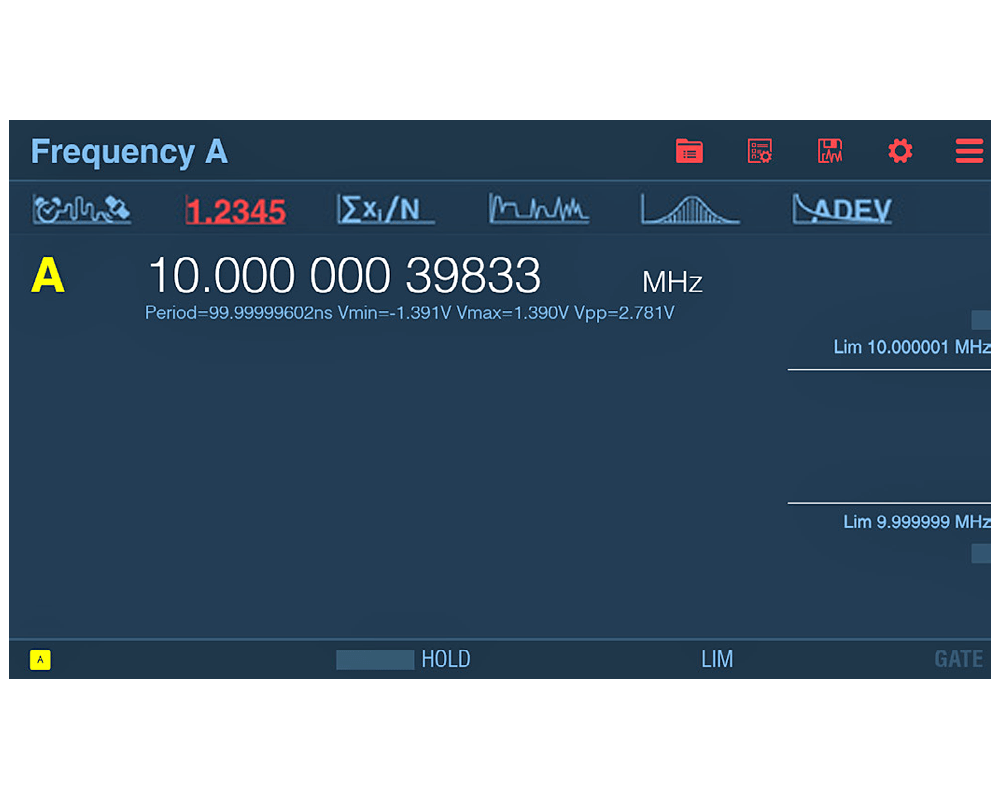

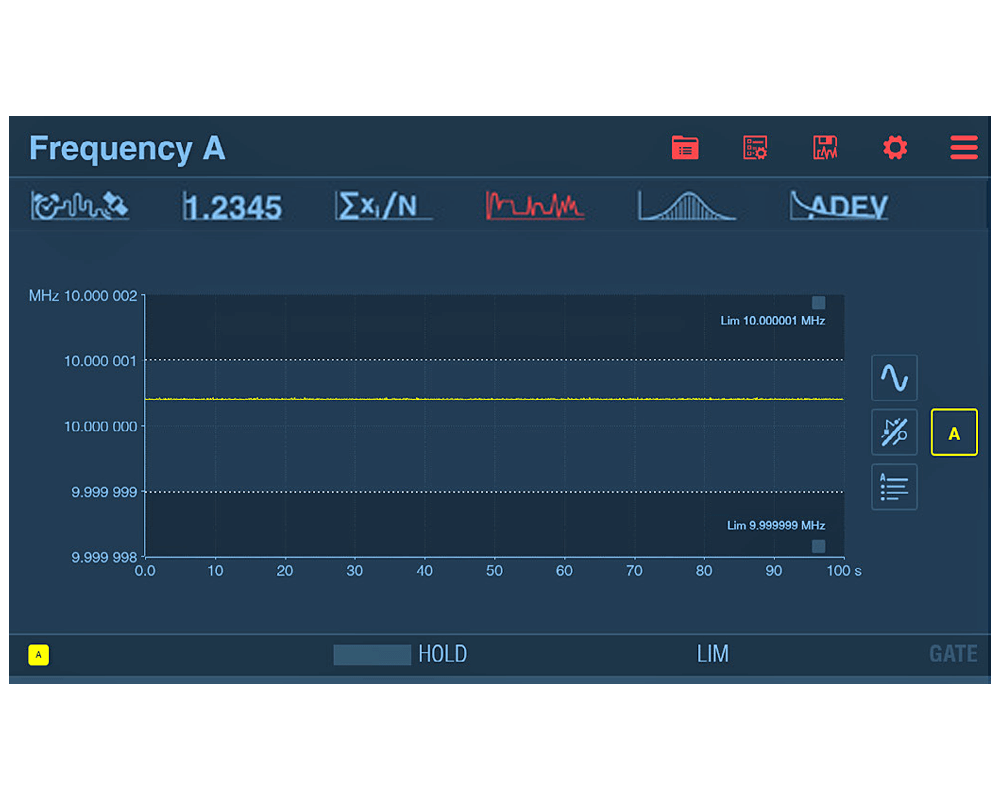

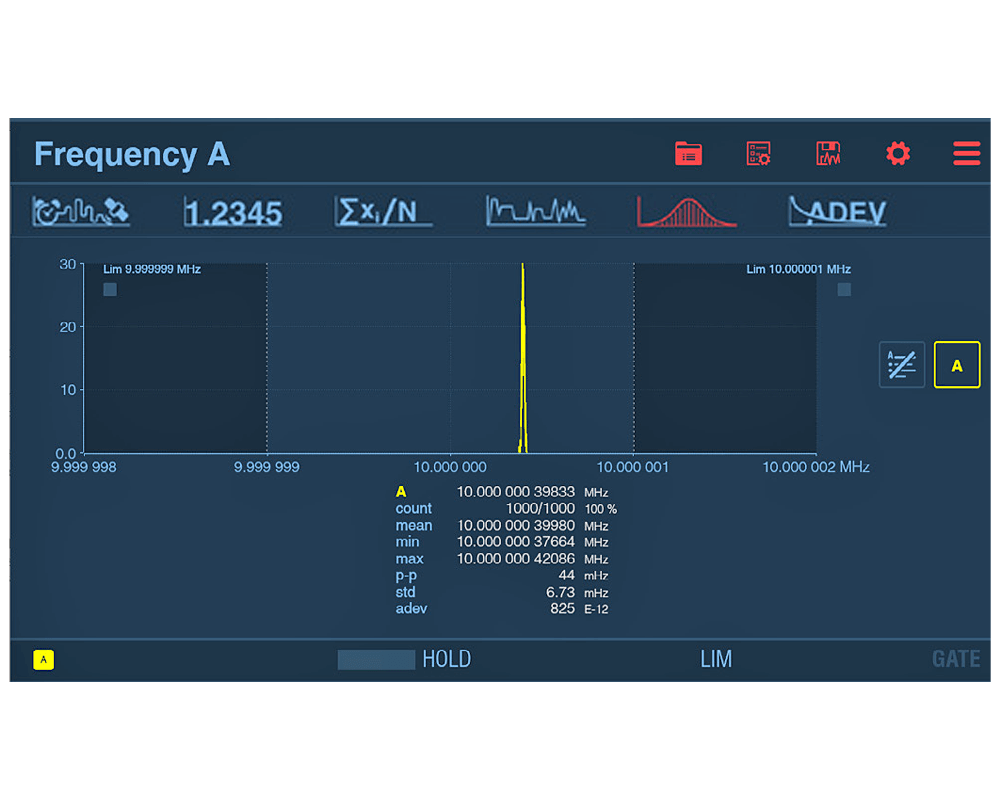

Die Bedienung der FTR-210R erfolgt über ein 5-Zoll-Farb-Touchscreen-Display, das eine einfache Navigation und grafische Darstellung der Messwerte ermöglicht. Alternativ lässt sich das Gerät über Ethernet oder USB fernsteuern, sodass es von überall auf der Welt überwacht und gesteuert werden kann. Dank der integrierten Webserver-Funktion sind die Überwachung und der Datenabruf extrem flexibel.

Die FTR-210R bietet zusätzlich eine Reihe von optionalen Erweiterungen, die über Softwarelizenzen freigeschaltet werden können. Dazu gehört die Möglichkeit, TIE-Messungen (Time Interval Error) durchzuführen, die Auflösung der Zeitstempelmessung auf 7 ps zu erhöhen oder die Messgeschwindigkeit auf 20 Millionen Messungen pro Sekunde zu steigern. Das Gerät ist zudem in der Lage, nachverfolgbare Kalibrierungsprotokolle zu erstellen, die in CSV-Format exportiert und jederzeit gedruckt werden können.

Produktmerkmale:

  • GNSS-gesteuerte Rubidium-Atomuhr
  • Option zur Rückverfolgbarkeit auf Primärstandard durch integrierten Kalibrator und Erzeugung von Kalibrierungsberichten
  • Optionaler Frequenzmesseingang bis 400 MHz mit ultrahoher Auflösung (bis zu 12-13 Stellen/s)
  • Bis zu 9x 10 MHz Ausgänge
  • 1x 5 MHz und 5x 10 MHz ultrastabile Frequenzreferenzausgänge als Standard
  • Optionale Ausgänge umfassen: 4x 10 MHz, 4x 1 pps oder 0,1, 1, 5, 10 MHz
  • Optionaler programmierbarer Pulsausgang von 0,5 Hz bis 100 MHz
  • Webserver-Funktionalität. Steuerung, Überwachung und Datenabruf von überall auf der Welt über Ethernet (ETH)
  • Benutzerfreundlich

Accessoires (11 products )

Pendulum FTR-OPT-01-200
Pendulum FTR-OPT-01-200
Multi-GNSS Antenne, L1 & L5 Bänder, N-Verbinder für Pendulum FTR-210R
Delivery time upon request
€310.00
Pendulum FTR-OPT-02-130T
Pendulum FTR-OPT-02-130T
Antennenkabel, 130 m, N auf TNC für Pendulum FTR-210R
Delivery time upon request
€683.00
Pendulum FTR-OPT-02-20T
Pendulum FTR-OPT-02-20T
Antennenkabel, 20 m, N auf TNC für Pendulum FTR-210R
Delivery time upon request
€184.00
Pendulum FTR-OPT-02-50T
Pendulum FTR-OPT-02-50T
Antennenkabel, 50 m, N auf TNC für Pendulum FTR-210R
Delivery time upon request
€305.00
Pendulum FTR-OPT-22-05
Pendulum FTR-OPT-22-05
Rack-Mount Kit - zwei Einheiten für Pendulum FTR-210R
Delivery time upon request
€263.00
Pendulum FTR-OPT-22-90
Pendulum FTR-OPT-22-90
Rack-Mount Kit - eine Einheit für Pendulum FTR-210R
Delivery time upon request
€195.00
Pendulum FTR-OPT-27
Pendulum FTR-OPT-27
Transporttasche für Pendulum FTR-210R
Delivery time upon request
€242.00
Pendulum FTR-OPT-27H
Pendulum FTR-OPT-27H
Transportkoffer für Pendulum FTR-210R
Delivery time upon request
€499.00
Pendulum FTR-OPT-90-07
Pendulum FTR-OPT-90-07
Kalibirerungszertifikat mit Protokoll; Rubidium Oszillator für Pendulum FTR-210R
Delivery time upon request
€520.00
Pendulum FTR-OPT-90-07A
Pendulum FTR-OPT-90-07A
Akkreditiertes ISO 17025 Kalibirerungszertifikat mit Protokoll; Rubidium Oszillator für Pendulum FTR-210R
Delivery time upon request
€683.00
Pendulum FTR-OPT-95-05
Pendulum FTR-OPT-95-05
Garantieverlängerung: zusätzliche 2 Jahre für Pendulum FTR-210R
Delivery time upon request
€100.00

Options (8 products )

Pendulum FTR-OPT-211
Pendulum FTR-OPT-211
Option für FTR-210R: zusätzliche Ausgänge: 4 x 10 MHz
Delivery time upon request
€573.00
Pendulum FTR-OPT-212
Pendulum FTR-OPT-212
Option für FTR-210R: Referenzausgänge: 0,1 MHz, 1 MHz, 5 MHz und 10 MHz
Delivery time upon request
€762.00
Pendulum FTR-OPT-213
Pendulum FTR-OPT-213
Option für FTR-210R: zusätzliche Ausgänge: 4 x 1 pps
Delivery time upon request
€573.00
Pendulum FTR-OPT-220
Pendulum FTR-OPT-220
Rückverfolgbarkeit auf UTC (GPS) mit Kalibrierungsbericht, SW Lizenz für Pendulum FTR-210R
Delivery time upon request
€2,363.00
Pendulum FTR-OPT-121F
Pendulum FTR-OPT-121F
Upgrade für OPT-230: Messauflösung von 14 ps/timestamp auf 7 ps/timestamp, SW Lizenz für Pendulum FTR-210R
Delivery time upon request
€2,310.00
Pendulum FTR-OPT-122F
Pendulum FTR-OPT-122F
Upgrade für OPT-230: Messgeschwindigkeit von 1M meas/s. auf 20M meas/s., SW Lizenz für Pendulum FTR-210R
Delivery time upon request
€630.00
Pendulum FTR-OPT-132F
Pendulum FTR-OPT-132F
Pulse Output aktiv: 0,5 Hz bis 100 MHz, SW Lizenz für Pendulum FTR-210R
Delivery time upon request
€520.00
Pendulum FTR-OPT-151F
Pendulum FTR-OPT-151F
Option für OPT-230: TIE Messung für Pendulum FTR-210R
Delivery time upon request
€205.00
