Tektronix TCP0030A | AC/DC Stromzange, 5 A und 30 A, Bandbreite DC bis 120 MHz, TekVPI-Schnittstelle

Name: TCP0030A | AC/DC Stromzange, 5 A und 30 A, Bandbreite DC bis 120 MHz, TekVPI-Schnittstelle
Brand: Tektronix
SKU: TCP0030A
Price: 6270.0 EUR
Availability: InStock

Herstellernummer: TCP0030A

3 auf Lager. Versandfertig in 1 Arbeitstag

6.270,00 €

zzgl. MwSt. 7.461,30 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Tektronix TCP0030A | AC/DC-Stromtastkopf, zwei Strombereiche 5 A und 30 A, Bandbreite DC bis 120 MHz, mit komfortabler TekVPI-Schnittstelle für den direkten Anschluss ans Oszilloskop.

Ausstattung und Highlights:

Bandbreite: DC bis ≥120 MHz
Max. Effektivwert: 30 A DC
Spitzenstrom: 50 A
Zwei Strombereiche: 5 A und 30 A, wählbar
Schnelle Anstiegszeit: ≤2.92 ns
Hohe Empfindlichkeit: 1 mA für präzise Messungen im Niederstrombereich (mit Oszilloskop-Setting 1 mV/div)
Hohe Genauigkeit: ± 1 % bis 1,5 % (typ.)
Geringer Signalverzögerung: 14,5 ns
Max. Kabelspannung: 150 V, CAT II (isoliertes Kabel: 300 V, CAT II)
Eingangsimpedanz: 1 mΩ bei 10 kHz / 3.5 mΩ bei 100 kHz / 0,08 Ω bei 1 MHz / 0,15 Ω bei 10 MHz / 0,7 Ω bei 100 MHz / 0,85 Ω bei 120 MHz
Stromversorgung: direkte Versorgung über das Oszilloskop via TekVPI-Schnittstelle
Betriebstemperatur: 0 bis 50 °C
Abmessungen: L 200 mm x B 16 mm x H 32 mm, Kabellänge 200 cm
Transportgewicht: 1,55 kg

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Beschreibung

TCP0030A | AC/DC Stromzange, 5 A und 30 A, Bandbreite DC bis 120 MHz, TekVPI-Schnittstelle

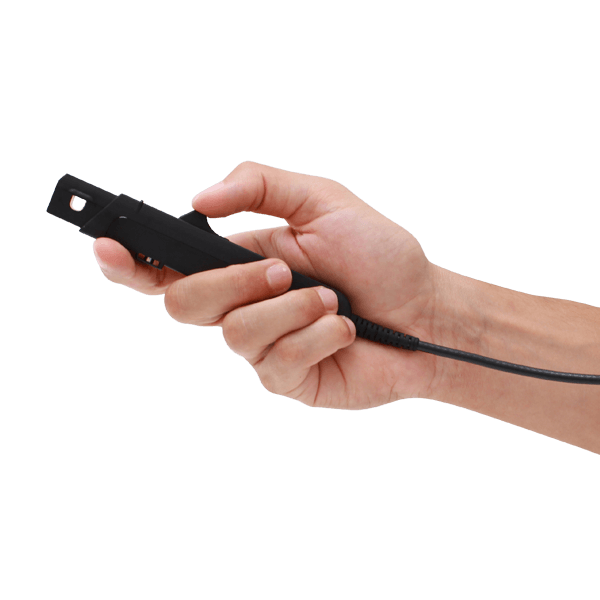

Der Stromtastkopf TCP0030A von Tektronix wird direkt an ein Oszilloskop mit TekVPI-Schnittstelle angeschlossen und ist damit besonders einfach in der Handhabung. Der leistungsstarke AC/DC-Tastkopf bietet eine Bandbreite von über 120 MHz sowie zwei Strombereiche von 5 A und 30 A. Die hohe Empfindlichkeit der Probe von 1 mA ermöglicht präzise Messungen auch im Niederstrombereich, um heutigen Messanforderungen z. B. in der mobilen Kommunikation gerecht zu werden.

Die intelligente Kommunikation der Sonde mit dem Oszilloskop via TekVPI-Schnittstelle ermöglicht die Skalierung der Einheiten und angezeigten Werte. Eine manuelle Anpassung ist nicht erforderlich, ebenso nicht die Umrechnung von Volt auf Ampere. Der Tastkopf bietet eine Entmagnetisierung per Druckknopf sowie Autozero-Funktion. LEDs dienen der Anzeige von Sondenstatus und Diagnose.

Anwendungsbereiche:

Stromversorgungen
Halbleiter-Bauelemente
Inverter, Konverter
Elektronische Vorschaltgeräte
Industrie-/Verbraucherelektronik
Mobile Kommunikation
Motoren

Lieferumfang

Lieferumfang:

TCP0030A AC/DC Stromtastkopf
Bedienungsanleitung
Sondenerdungskabel - Länge 15,24 cm (6 Zoll)
Tragetasche aus Nylon
