Tektronix RSA503A | Portable Real Time USB Signal Analyzer, 9 kHz ... 3.0 GHz

Name: RSA503A | Portable Real Time USB Signal Analyzer, 9 kHz ... 3.0 GHz
Brand: Tektronix
SKU: RSA503A
Price: 11000.0 EUR
Availability: InStock

Herstellernummer: RSA503A

Lieferzeit auf Anfrage

11.000,00 €

zzgl. MwSt. 13.090,00 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Tektronix RSA503A | Tragbarer USB Echtzeit Spektrum-Analysator, Frequenzbereich 9 kHz … 3 GHz, Erfassungsbandbreite 40 MHz, GPS/GLONASS/Beidou-Standardempfänger.

USB Echtzeit Spektrum-Analysator zum Anschluss an Ihren Laptop / PC
Statusanzeige LED, zweifarbig rot/grün
Frequenzbereich: 9 kHz … 3 GHz (optional bis 18 GHz verfügbar RSA518A)
HF-Eingangsimpedanz: 50 Ω
Erfassungsbandbreite: 40 MHz
minimale Signaldauer: 100 µs mit 100 % Erfassungswahrscheinlichkeit
Umgebungs-, Stoß- und Schwingungsspezikationen gemäß MIL-STD-28800 Klasse 2 für den Einsatz unter rauen Bedingungen
Abmessungen (H x B x T): 67,3 mm x 299,1 mm x 271,3 mm
Gewicht: 2,99 kg mit Akku
Garantie: 3 Jahre

Technische Daten

Abmessungen (L x B x H) (mm):	271,3 x 299,1 x 67,3
Amplitudenbereich:	-160 dBm - +30 dBm
Analysebandbreite (MHz):	40
Artikelnummer:	RSA503A
Aufloesebandbreite:	1,18 Hz - 8 MHz
Besonderheiten:	Realtime 40 MHz, GPS Empfänger, Akkubetrieb Optional: EMV Analyse, Signalanalyse
Bildschirmgröße:	kein
Bildschirmtyp:	kein
DANL Displayed Average Noise:	ca. -160 dBm/Hz
Demodulationen:	AM, FM, φM
Detektoren:	RMS, Peak, Quasi Peak
Dynamik:	190 dB
Filterbandbreiten:	200 Hz, 9 kHz, 120 kHz Optional: 1 MHz EMI
Frequenzstabilität:	±0,08 ppm mit GNSS 0,025 ppm
Garantie (Jahre):	3
Gewicht (kg):	2.99
Messfunktionen:	Optional: Modulationsanalyse (16/32/64/256 QAM, QPSK, O-QPSK, GMSK, FSK, APSK u.v.m.), W-LAN, Mapping und Signalstärke, Pulsanalyse, AM/FM/PM/Direct-Audio
Modell:	RSA503A
SSB-Phasenrauschen:	-94 dBc/Hz @ 1 GHz (10 kHz carrier offset)
Schnittstellen:	USB
Sweep:	linear, logarithmisch
Tracking-Generator:	optional
max. Frequenzbereich (GHz):	3
min. Frequenzbereich (kHz):	9

Dokumente und Downloads

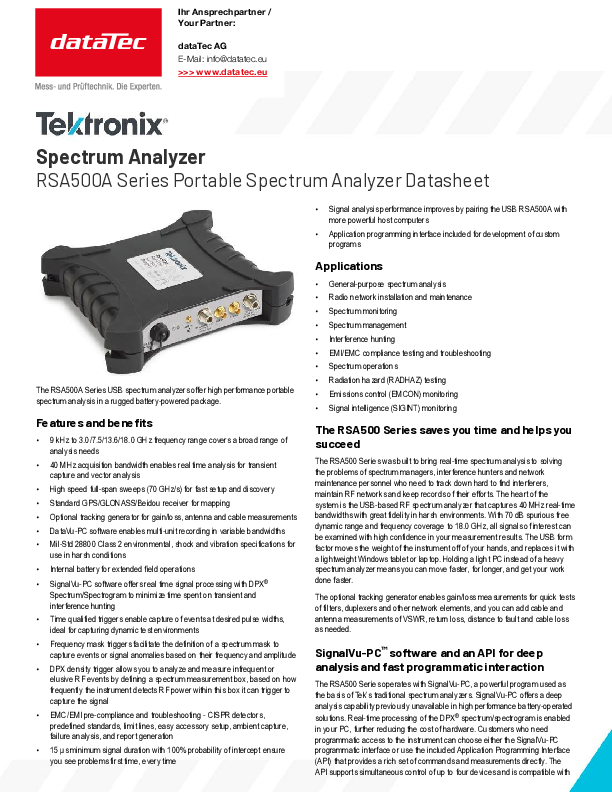

Datenblatt

pdf | 1.57 MB

Beschreibung

RSA503A | Portable Real Time USB Signal Analyzer, 9 kHz ... 3.0 GHz

Die Tektronix Spektrumanalysatoren der RSA500 Serie wurden entwickelt, um Spektrumverantwortlichen, Störungssuchern und Netzwerkverantwortlichen, die Störquellen ausfindig machen, HF-Netze betriebsfähig halten und ihre Aktivitäten nachweisen müssen, die Lösung von Problemen mithilfe der Echtzeit-Spektrumanalyse zu erleichtern.

Das Kernstück des Systems ist ein USB-HF-Spektrumanalysator, der auch unter rauen Umgebungsbedingungen Bandbreiten von 40 MHz sehr genau erfasst. Bei einem Dynamikbereich von 70 dB und einer Frequenzobergrenze von bis zu 18 GHz (3 GHZ: RSA503A, 7,5 GHz: RSA507A, 13,6 GHz: RSA513A, 18 GHz: RSA518A) können Sie alle interessierenden Signale untersuchen und den Messergebnissen absolut vertrauen.

Dank des USB-Formfaktors müssen Sie kein schweres Gerät mehr halten, sondern lediglich einen leichten Windows-Tablet- oder -Notebook-Computer. Einen leichten PC anstelle eines schweren Spektrumanalysators in der Hand zu halten bedeutet, dass Sie sich längerer Zeit schneller bewegen und Ihre Arbeit schneller erledigen können.

Der optionale Mitlaufgenerator ermöglicht Verstärkungs- und Verlustmessungen zur schnellen Überprüfung von Filtern, Duplexern und anderen Netzkomponenten. Und Sie können nach Bedarf Kabel- und Antennenmessungen von Stehwellenverhältnis, Reflexionsdämpfung, Entfernung bis zum Defekt und Kabelverlust vornehmen.

Produktmerkmale:

großer Frequenzbereich von 9 kHz bis 3,0 (RSA503A) / 7,5 GHz (RSA507A) / 13,6 GHz (RSA513A9) / 18 GHz (RSA518A) für eine breite Palette von Analyseanforderungen
40 MHz Erfassungsbandbreite ermöglicht die Echtzeitanalyse zur Erfassung von Transienten und zur Vektoranalyse
GPS/GLONASS/Beidou-Standardempfänger zur Kartendarstellung
optionaler Mitlaufgenerator für Gewinn-/Verlust-, Antennen- und Kabelmessungen
Streaming-Erfassung kann zur Aufzeichnung und Wiedergabe von Langzeitereignissen verwendet werden
Umgebungs-, Stoß- und Schwingungsspezikationen gemäß MIL-STD-28800 Klasse 2 für den Einsatz unter rauen Bedingungen
integrierter Akku zur Verlängerung der Nutzungszeit vor Ort
Die SignalVu-PC-Software bietet eine Echtzeit-Signalverarbeitung mit DPX-Spektrum/Spektrogramm, sodass Sie die Zeit zur Suche nach transienten und anderen Störungen auf ein Minimum beschränken können.
Eine Mindestsignaldauer von 100 μs führt zu einer Erfassungswahrscheinlichkeit von 100 %, sodass Sie Probleme bereits bei der ersten Signalerfassung erkennen.
Anwendungsprogrammierschnittstelle zur Entwicklung von benutzerdefinierten Programmen
Zubehör, zu dem unter anderem Tablet-Computer, Kalibriersätze, Adapter und phasenstabile Kabel gehören, ermöglicht die Zusammenstellung von kompletten Lösungen für den Feldeinsatz zur Störungssuche und Senderwartung.

Lieferumfang

RSA503A
Transport-Case
Akku-Pack + Lader
USB 3.0 Kabel
SignalVu-PC Software auf USB Stick
Dokumentation
