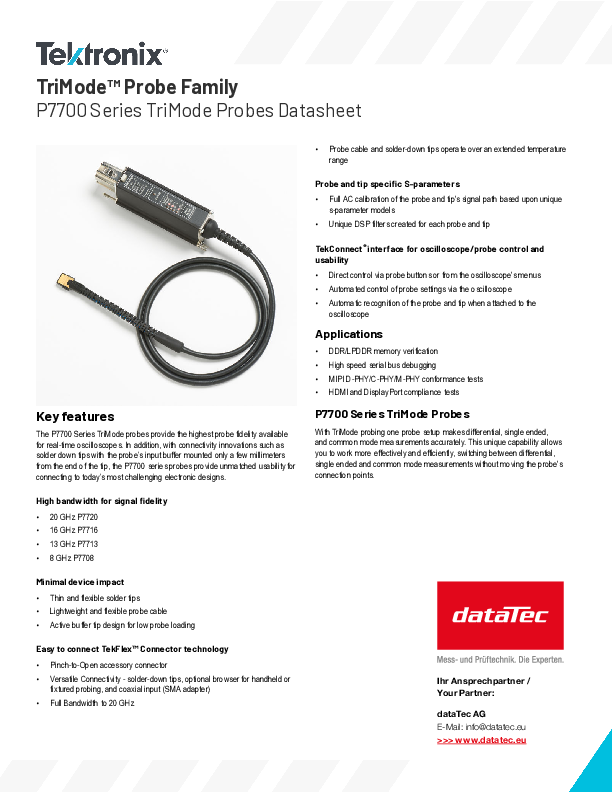

Der Tastkopf P7720 ist ein TriMode-Tastkopf mit einer Bandbreite von bis zu 20 GHz. Die TriMode-Tastköpfe der Serie P7700 bieten die höchste für Echtzeit-Oszilloskope verfügbare Signalwiedergabe und je nach Modell Bandbreiten von 8 bis 20 GHz. Zu den Tastköpfen der Serie P7700 kann ein Adapterelement (Solder Down Tip) ausgewählt werden, das z. B. direkt in die Schaltung gelötet werden kann (s. Datenblatt). Die Solder Down Tips haben einen aktiven Buffer-Verstärker für eine geringe Testpunktbelastung. Dadurch werden die Probes insgesamt sehr handlich und benutzerfreundlich.
Anwendungsbereiche:
- DDR/LPDDR-Speicherverifizierung
- Hochgeschwindigkeits-Debugging von seriellen Bussen
- MIPI D-PHY/C-PHY/M-PHY-Konformitätstests
- HDMI- und DisplayPort-Konformitätstests
Übersicht Adapter:
Die Adapter werden auf den eigentlichen Tastkopf gesteckt (s. Datenblatt für verfügbare Tastkopf-Adapter-Kombinationen).
- P77STFLXA: einlötbarer Flex-Schaltkreis mit einem aktiven Pufferverstärker an der Spitze
- P77STFLXB: Tastkopflösung für DDR4- und LPDDR4-Validierung mit Nexus-Adaptern der XH-Serie
- P77STCABL: Solder Down Tip mit integriertem aktiven Pufferverstärker und langer Reichweite
- P77C292MM: ermöglicht den Anschluss an 2,92-mm- oder 3,5-mm- oder SMA-Steckverbinder mit voller Bandbreite und geringem Rauschen; der Adapter P77C292MM verfügt über TriMode-Funktionalität, die Differenz-, Single-ended- und Gleichtakt-Messungen ermöglicht
- P77BRWSR: präzise gefertigte Tastspitzen zur Kontaktierung von sehr kleinen SMD-Bauteilen per Hand; minimaler Spitzenabstand 0,2 mm
Ausstattung und Highlights:
- Bandbreite: bis 20 GHz
- Sonden- und spitzenspezifische S-Parametersätze
- Vollständige AC-Kalibrierung des Signalpfades von Sonde und Spitze durch S-Parametermodelle
- DSP-Filter, die für jede Sonde und Spitze erstellt werden
- TekConnect-Schnittstelle zur direkten Oszilloskop-/Tastkopfsteuerung über Tastkopftasten oder über das Menü des Oszilloskops; automatisierte Steuerung der Tastereinstellungen über das Oszilloskop; automatische Erkennung des Tastkopfes und der Spitze beim Anbringen am Oszilloskop
- Anstiegszeit: 18 bzw. 24 ps, adapterabhängig (20 bis 80 %); 27 bzw. 36 ps, adapterabhängig (10 bis 90 %)
- Eingangsspannungsbereiche: je nach verwendetem Adapter und Messmodus: 1,2 Vpp bis 12 Vpp
- Offset-Spannungsbereich mit P77BRWSR-Adapter: -10 bis +10 V; übrige Adapter: -4 bis + 4 V
- Kabellänge: 1,3 m
