Tektronix MSO72304DX | Mixed-Signal-Oszilloskop, 4 Analog-/16 Digitalkanäle, Bandbreite 23 GHz, Abtastrate 100 GSa/s, MSO / DPO 70000 Serie

Name: MSO72304DX | Mixed-Signal-Oszilloskop, 4 Analog-/16 Digitalkanäle, Bandbreite 23 GHz, Abtastrate 100 GSa/s, MSO / DPO 70000 Serie
Brand: Tektronix
SKU: MSO72304DX
Availability: OutOfStock

Herstellernummer: MSO72304DX

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Tektronix MSO72304DX | Mixed-Signal-Oszilloskop, 4 analoge Kanäle, 16 Digitalkanäle, Bandbreite 23 GHz, max. Abtastrate 100 GSa/s, Aufzeichnungslänge 31,25 Mio. Punkte, serielle Protokollanalyse.

Anzahl Kanäle: 4 Analogkanäle, 16 Logikkanäle
Analoge Bandbreite: 23 GHz
Kanalverzögerung: ≤1 ps (typ) bei zwei Kanälen mit den gleichen Einstellungen für V/div und Kopplung
Signal-Rausch-Verhältnis: 34 dB (typ)
Vertikale Auflösung: 8 bit
Abtastrate: 100 GSa/s (1, 2 Kanäle), 50 GSa/s (alle Kanäle)
Signal-Erfassungsrate: >300.000 Signale/s
Erfassungsspeicher: 31,25 Mio Punkte, optional: 62,5 Mio./125 Mio./250 Mio. Punkte
Erfassungsmodi: Abtastung, Peak-Werterfassung, Mittelwert, Hüllkurve, Hi-Res, FastAcq, Rollmodus, FastFrame
Triggerarten: Flanke, B-Ereignisabtastung, Glitch, Muster, Runt, Setup + Hold, Status, Zeitüberschreitung, Übergang, Triggerverzögerung nach Ereignissen/Zeit, Pulsbreite, Fenster, Parallel-Bus, Pattern-Lock-Triggerung, Protokoll- und Bitmustertriggerung für 8b/10b-kodierte serielle Signale (bis 6,25 GBit/s); optional: I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB, MIL-STD-1553B, PCI-Express
53 automatische Messungen: hiervon können 8 jederzeit auf dem Display angezeigt werden; inkl. Messstatistik, benutzerdefinierbare Bezugspegel, Messung innerhalb von Gates (Isolation eines Ereignisses innerhalb einer Erfassung)
Erweiterte Analysefunktionen: Jitter- und Augendiagramm-Analyse, Maskentest
Mathematikfunktionen: Mittelwert, Invertieren, Integrieren, Differenzieren, Quadratwurzel, Exponentialfunktionen, Log mit Basis 10, Log mit Basis e, Absolutwert, Aufrunden, Abrunden, Min, Max, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh
12,1-Zoll-LCD-Farbdisplay mit Touchfunktion (30,7 cm Bildschirm-Diagonale)
Schnittstellen: 4x USB 2.0 / 2x USB 3.0, LAN, LXI, GPIB, DVI/VGA für externen Monitor
Stromversorgung: 100 bis 240 V AC, 50/60 und 400 Hz
Abmessungen: B 451 × H 298 × T 490 mm
Gewicht: 24 kg

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

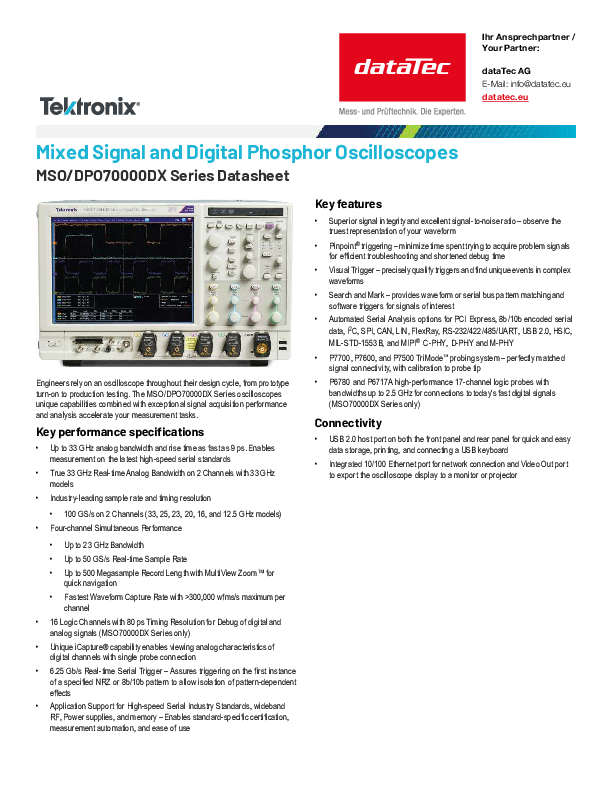

Datenblatt

pdf | 2.69 MB

Beschreibung

MSO72304DX | Mixed-Signal-Oszilloskop, 4 Analog-/16 Digitalkanäle, Bandbreite 23 GHz, Abtastrate 100 GSa/s, MSO / DPO 70000 Serie

Das Tektronix MSO72304DX erhalten Sie ab sofort inklusive der Optionen:

-10XL - 125M Record Length
-DJA - Advanced Jitter and Eye Analysis Tools
-SDLA - Serial Data Link Analysis Visualizer
-VET - Visual Trigger and Search
-LT - Limit Test Application Software
-MTH - Mask Test Application Software
- ST6G / -ST14G - 8b/10b Serial Trigger and Analysis
-ERRDT / -BITERR - Frame and Bit Error Rate Detector

Digitale Erfassung auf 16 Kanälen: Wenn viele Schnittstellen verifiziert werden müssen, ermöglicht die MSO70000-Serie mit vier analogen und 16 logischen Kanälen effiziente Zeitmessungen zwischen den Kanälen. Mit einer Zeitauflösung von 80 ps für die Fehlerbeseitigung bei digitalen und analogen Signalen sind präzise Messungen auf bis zu 20 Kanälen gleichzeitig möglich. Für die schnelle digitalen Signale von heute sind Hochgeschwindigkeits-Logiktastköpfe mit Bandbreiten bis 2,5 GHz verfügbar. Mit der Digital- Analog-Multiplexer-Funktion iCapture lassen sich die analogen Eigenschaften aller 16 Signale, die mit den digitalen Kanälen verbunden sind, schnell anzeigen und verifizieren. Entspricht das Signal den Erwartungen, kann der Test in einer rein digitalen Darstellung fortgesetzt werden.

Eine dedizierte Lösung komplexe Hochgeschwindigkeits-Designs von heute:

Die Mixed-Signal-Oszilloskope der MSO70000-Serie sind besonders gut für serielle Hochgeschwindigkeits-Designs geeignet, da sie bereits standardmäßig viele der seriellen Analysefunktionen für die Verifizierung und Charakterisierung enthalten: serielle Bitmustertrigger für die Echtzeit-Triggerung auf serielle Bitmuster und Protokoll-Dekodierung mit integrierter Taktrückgewinnung, hochpräzise Jitter-, Timing- und Augendiagramm-Analyse und umfassende Analysealgorithmen sowie eine umfassende Auswahl aus über 150 Masken für Maskentests, um die Einhaltung von seriellen Kommunikationsstandards zu prüfen.

Erweiterte Triggerfunktionen:

Die Oszilloskope der Serie MSO/DPO70000 bieten umfangreiche Optionen für die Protokollanalyse von seriellen Hochgeschwindigkeitsbussen. Die komfortable Pinpoint-Triggerung minimiert den Zeitaufwand zur Erfassung von Signalanomalien und ermöglicht so eine effiziente und schnelle Fehlerbehebung. Die Bitmuster-Triggerung ermöglicht die logische Qualifizierung, die den Zeitpunkt für die Suche nach Fehlern und das Ignorieren von Ereignissen steuert. Bei der MSO70000-Serie werden die Pinpoint-Triggerfunktionen durch bis zu 20 Bit breite Bitmustertrigger verbessert. Dies erleichtert die Isolierung des spezifischen Systemzustands und der analogen Ereignisse, die Systemfehler verursachen. Zu den Komfort-Triggern der MSO70000-Serie gehört zudem die Funktion „Digital A then Analog B“, welche ein bestimmtes digitales Muster oder einen Systemzustand identifiziert und dann das Auftreten eines analogen Ereignisses abwartet, z. B. ein Runt-Impuls, um die Erfassung zu triggern.

Anwendungsgebiete:

Design-Verifizierung einschließlich Signalintegritäts-, Jitter- und Timing-Analyse
Design-Charakterisierung komplexer Hochgeschwindigkeitsdesigns
Zertifizierungstest serieller Datenströme nach Industriestandards
Speicherbus-Analyse und Fehlerbehebung
Einschalt- und Stromversorgungsprüfung an Prototypen
Ermittlung und Untersuchung von transienten Phänomenen
Produktionstest von komplexen Systemen
Spektralanalyse von transienten oder Breitband-HF-Signalen

Lieferumfang

P6717A Mehrzweck-Logiktastkopf
TCA-BNC TekConnect-BNC-Adapter
Zubehörtasche
Frontschutzabdeckung
Maus
Tastatur
Netzkabel
Adapter VGA auf DVI
Antistatik-Armband
GPIB-Programmierreferenz
PDF mit Verfahrensbeschreibung für Leistungsprüfung
Kalibrierzertifikat

Zubehör (19 Produkte)
