Tektronix MSO58B | MSO 5 B Series Mixed Signal Oscilloscope, Basic Unit, 8 FlexChannels With 62.5M Record Length
Herstellernummer: MSO58B
1 auf Lager. Versandfertig in 1 Arbeitstag
Auf Anfrage
oder wählen Sie aus folgenden Optionen:
Tektronix MSO58B | MSO 5 B Serie Mixed Signal Oszilloskop, Grundgerät, 8 FlexChannels With 62.5M Record Length.
- FlexChannel-Technologie: 8 Analog- oder bis zu 64 Digitalkanäle
- Analoge Bandbreite: 350 MHz, 500 MHz, 1 GHz oder 2 GHz (optional)
- Impedanz: 1 MΩ ± 1 % mit 13,0 pF ± 1,5 pF (< 2 GHz)
- ADC-Auflösung: 12 bit, High-Resolution-Modus: 16 bit
- Echtzeit-Abtastrate: bis 6,25 GSa/s auf jedem Kanal
- Signal-Erfassungsrate: > 500.000 Signale/s
- Erfassungsspeicher: 62,5 Mio Punkte, optional: 125 Mio. Punkte
- Integriertes Digital-Voltmeter: 4-stellig
- Integrierter Trigger-Frequenzzähler: 8-stellig
- Optionaler Arbiträrsignal- und -funktionsgenerator: 13 vordefinierte Signaltypen, bis 100 MHz Signalerzeugung (arbiträr, Sinus, Rechteck, Impuls, Rampe, Dreieck, DC-Pegel, Gauß, Lorentz, Exponentieller Anstieg/Abfall, Sin(x)/x, weißes Rauschen, Haversinus, kardial)
- Erfassungsmodi: Abtastung, Peak-Werterfassung, Mittelwert, Hüllkurve, Hi-Res, FastAcq, Rollmodus, FastFrame
- Triggerarten: Flanke, Pulsbreite, Runt, Timeout, Fenster, Logik, Setup + Hold, Anstiegs-/Abfallzeit, Parallel-Bus, Sequenz
- Auxiliary Trigger: ≤5 VRMS, 50Ω, 250 MHz (>200 mVpp) (Edge Trigger only)
- Optionale Triggerung, Dekodierung und Analyse serieller Busse: I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, Ethernet, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC 429
- Cursorarten: Kurvenform, V-/H-/V&H-Balken
- 36 automatische Messungen, gleichzeitig darstellbar: inkl. Amplituden-, Zeitbereichs-, Jittermessungen, Messstatistik, Referenzpegel, Gattersteuerung
- Optionale Analysefunktionen: Leistung, Augendiagramm
- Plots: Zeittrend, Histogramm, Spektrum
- Mathematikfunktionen: arithmetische Basis-Signalberechnung, FFT, erweiterter Editor
- 15,6-Zoll-LCD-Touchscreen mit HD-Auflösung
- Schnittstellen: 4x USB 2.0 / 3x USB 3.0 (Host), 1x USB 3.0 (Geräte), LAN, Referenzeingang (10 MHz), DVI/VGA für externen Monitor
- Stromversorgung: 100 bis 240 V AC, 50/60 und 400 Hz
- Abmessungen: B 454 × H mind. 309 × T mind. 205 mm
- Gewicht: 11,4 kg
- Garantie: 1 Jahr
Technische Daten
| Abmessungen (L x B x H) (mm): | 204 x 454 x 309 |
|---|---|
| Anzahl Kanäle: | 8 |
| Artikelnummer: | MSO58B |
| Besonderheiten: | FlexChannel Technologie - bis zu 64 digitale Kanäle |
| Bildschirmgröße: | 39,6 cm |
| Bildschirmtyp: | 1920 x 1080, HD Touchscreen |
| Counter: | Ja (kostenlos bei Produktregistrierung) |
| DVM: | Ja (kostenlos bei Produktregistrierung) |
| Funktionsgenerator: | Optional: AFG 100 MHz |
| Garantie (Jahre): | 1 |
| Gewicht (kg): | 11.4 |
| Modell: | MSO58B |
| Samplerate: | 6,25 GSa/s |
| Schnittstellen: | USB, LAN |
| Signalerfassungsrate: | 500.000 wfms/s |
| Speichertiefe: | 62,5 MPts |
| Triggerarten: | Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger Optional: Video, RF vs. Time |
| Vertikale Auflösung: | 12-bit |

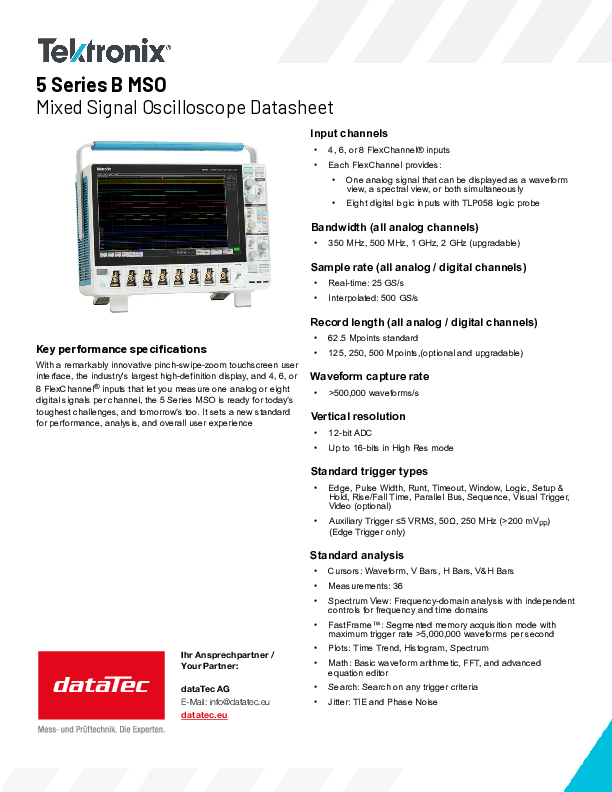

Dokumente und Downloads
Beschreibung
MSO58B | MSO 5 B Series Mixed Signal Oscilloscope, Basic Unit, 8 FlexChannels With 62.5M Record Length
Die MSO-Serie 5 B mit FlexChannel-Technologie optimiert die Systemsichtbarkeit für komplexe Signale in Verifizierungs- und Debugging-Prozessen. Jeder FlexChannel-Eingang bietet entweder einen analogen Signaleingang oder acht digitale Logikeingänge (mit optionalem Logiktastkopf). Die damit verbundene Flexibilität eröffnet Ihnen vielfältige Konfigurationsmöglichkeiten. Das Oszilloskop MSO58B verfügt über acht analoge und bis zu 64 digitale Kanäle und kommt für Anwendungen wie z. B. eingebettete Systeme, Drehstromelektronik, Fahrzeugelektronik oder Gleichspannungswandler in Frage.
Die digitalen Kanäle verfügen über dieselbe hohe Echtzeit-Abtastrate von bis zu 6,25 GSa/s für feine Timing-Auflösungen und über dieselbe große Aufzeichnungslänge (bis zu 125 Mio. Punkte) für Langzeiterfassungen wie die analogen Kanäle. Das besonders große 15,6-Zoll-Farbdisplay mit Touch-Funktion über Mehrfingergesten und Full-HD-Auflösung ermöglicht Ihnen die übersichtliche Darstellung mehrerer Signale und Analysen.
Digital-Voltmeter, Arbiträr-Funktionsgenerator und Leistungsanalyse:
Das Oszilloskop MSO58B enthält ein integriertes, 4-stelliges Digitalvoltmeter (DVM) sowie einen 8-stelligen Trigger-Frequenzzähler für die präzise Anzeige der Frequenz des ausgeführten Trigger-Ereignisses. Jeder der analogen Eingänge kann als Quelle für das Voltmeter dienen. Hierfür werden dieselben Tastköpfe wie für die Oszilloskopnutzung verwendet. Die MSO-Serie 5B verfügt zudem über einen optionalen, integrierten Arbiträrfunktionsgenerator (AFG), der ideal geeignet ist zum Simulieren von Sensorsignalen oder zum Erzeugen von Rauschsignalen bei der Durchführung von Grenzwertprüfungen. Der Signalgenerator ermöglicht die Ausgabe von vordefinierten Signalen bis 100 MHz und bietet eine 128.000-Punkte-Aufzeichnung zum Laden von Signalen aus einer intern gespeicherten Datei oder einem USB-Speichergerät. Das optionale Leistungsanalyse-Paket ermöglicht schnelle und reproduzierbare Analysen u. a. von Leistungsqualität, Oberschwingungen, Schaltverlust, Modulation, Ripple sowie Effizienz-, Amplituden- oder Zeitmessungen.
Triggerung und Analyse serieller Protokolle:
Das MSO der Serie 5B bietet optional einen umfangreichen Satz an zuverlässigen Werkzeugen für die geläufigsten seriellen Busse wie u. a. I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, SENT, USB LS/FS/HS, Ethernet 10/100 und MIL-STD-1553. Parallele Busse werden ebenfalls vom MSO58B (standardmäßig) unterstützt. Mit der seriellen Protokoll-Triggerung können Sie auf bestimmte Paketinhalte triggern, z. B. Paketanfang, bestimmte Adresse, eindeutige Kennzeichner oder Fehler. Das Bussignal ist zeitkorreliert zu allen anderen angezeigten Signalen, sodass die Timing-Beziehungen zwischen den verschiedenen Teilen des getesteten Systems einfach zu ermitteln sind. Dekodiertabellen bieten eine tabellarische Ansicht aller dekodierten Pakete aus einer Erfassung.
Standardmäßig verfügen die Oszilloskope der MSO5B Serie über einen Auxiliary Trigger ≤5 VRMS, 50Ω, 250 MHz (>200 mVpp) (Edge Trigger only)
Lieferumfang
- Oszilloskop MSO58
- 4x TPP0500B, passiver Tastkopf, 500 MHz (für 350 / 500 MHz Bandbreite) oder 4x TPP1000, passiver Tastkopf, 1 GHz (für 1 / 2 GHz Bandbreite)
- Installations- und Sicherheitshandbuch
- Onlinehilfe
- Frontabdeckung mit integrierter Zubehörtasche
- Kalibrierzertifikat
- Mouse
- Netzkabel
