Keithley DAQ6510 | Modulares Datenerfassungs- und Protokolliersystem, 2 Slots, 6½-stelliges Digitalmultimeter

Name: DAQ6510 | Modulares Datenerfassungs- und Protokolliersystem, 2 Slots, 6½-stelliges Digitalmultimeter
Brand: Keithley
SKU: DAQ6510
Price: 2340.0 EUR
Availability: InStock

Herstellernummer: DAQ6510

2 auf Lager. Versandfertig in 1 Arbeitstag

2.340,00 €

zzgl. MwSt. 2.784,60 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt Bildungspreis anfragen

Keithley DAQ6510 | Modulares Datenerfassungs- und Protokolliersystem, Multimetersystem, 2 Slots, integriertes 6½-stelliges Digitalmultimeter, Anschluss von bis zu 80 Prüflingen.

2 Modul-Steckplätze (Slots), vielfältige Auswahl aus 12 Plug-in-Modulen zum Anschluss von bis zu 80 Prüflingen
Integriertes 6½-stelliges Digital-Multimeter (DMM): Grundgenauigkeit 0,0025 % (1 bis 10 V)
Frontplatten-Buchsen für den Stand-alone-Betrieb des DMM
Scangeschwindigkeit: bis 800 Kanäle/s (mit Halbleiterrelais-Modul)
Spannungsmessung: 100 nV bis 1010 V (DC), 100 nV bis 750 VRMS (AC)
Strommessung: 10 pA bis 3 A (DC), 100 pA bis 3 A (AC)
Frequenzmessung: 3 Hz bis 300 kHz
Temperaturmessung: -200 bis +1820 °C (Thermoelement), -80 bis 150 °C (Thermistor), -200 bis 850 °C (RTD)
Widerstandsmessung: 10 µΩ bis 120 MΩ (zweiadrig), 1 µΩ bis 120 MΩ (vieradrig)
15 Messfunktionen
Maximale Leistungsaufnahme: 65 VA
Interner Speicher für max. 7 Mio. Messwerte
12,7 cm (5 Zoll) kapazitiver TFT-Touchscreen mit Grafikdisplay

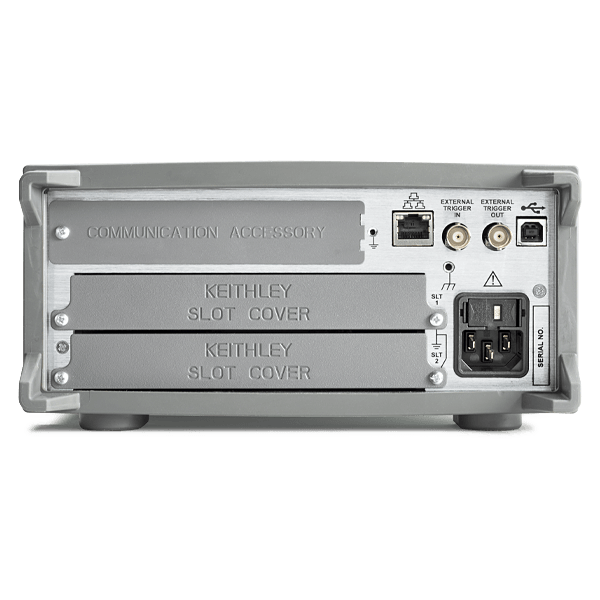

Schnittstellen: USB 2.0 (Geräte), USB 2.0 (Host), LAN/LXI, optional: GPIB, RS-232, TSP-Link
Stromversorgung: 100/240 V AC, 50/60 und 400 Hz
Maße: B 224 x H 10,2 x T 387,4 mm (Tischgerät) / B 213,8 x H 8,4 x T 356,6 mm (Rackmontage)
Transportgewicht: 4,5 kg
Garantie: 3 Jahre

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

2-/4-Draht:	2-/4
Abmessungen (L x B x H) (mm):	387,4 x 224 x 107,2
Anzahl DMM Stellen:	6.5
Anzahl Kanäle:	400
Anzahl Plug-In Module:	3
Anzahl der Stellen:	6.5
Artikelnummer:	DAQ6510
Besonderheiten:	2 Moduleslots
Diodentest / Durchgangstest:	Ja / Ja
Display:	5", Touchscreen, grafisch
Frequenz-Messbereich:	3 Hz - 300 kHz
Garantie (Jahre):	3
Genauigkeit Spannungsmessung AC:	0,04 %
Genauigkeit Spannungsmessung DC:	0,0030 %
Gewicht (kg):	4.54
Messwertspeicher:	Buffer: 7 Ms/s
Modell:	DAQ6510
Schnittstellen:	GPIB, RS-232, Digital I/O, TSP-Link
Spannungs-Messbereich AC:	100 mV - 750 V
Spannungs-Messbereich DC:	100 nV - 1010 V
Strom-Messbereich AC:	100 µA - 3 A
Strom-Messbereich DC:	10 µA - 3 A
Temperatur-Messbereich:	-200 °C - 1820 °C
Temperaturmessung:	Ja
Verfügbare Module:	7700: 20-Kanal Differential-Multiplexer, bis 50 MHz Bandbreite, Auto-CJC (Cold Junction Compensation), mit Schraubklemmen 7701: 32-Kanal Differential-Multiplexer, 25- und 50-Pin D-Sub-Anschluss (female) 7702: 40-Kanal Differential-Multiplexer, mit Schraub
Widerstands-Messbereich:	1 Ω - 100 MΩ
max. Messbereich DC (V):	1000
min. Messbereich DC (mV):	100

Beschreibung

DAQ6510 | Modulares Datenerfassungs- und Protokolliersystem, 2 Slots, 6½-stelliges Digitalmultimeter

Das DAQ6510 ist ein voll ausgestattetes 6½-stelliges Digitalmultimeter (DMM) für Hochleistungsmessungen an elektronischen Komponenten und Geräten. Die 12 verfügbaren Plug-in-Module bieten Ihnen ein hohes Maß an Flexibilität für den Aufbau unterschiedlichster Datenerfassungs- oder Testsysteme. Zur Maximierung der Messgeschwindigkeit können Messungen bis zu 0,0005 Stromleitungszyklen (SPS) bzw. 8,3 μs für 60-Hz-Stromleitungen (10 μs für 50-Hz-Stromleitungen) durchgeführt werden. Verwenden Sie zum Analysieren von transienten Signalen die Digitalisierungsfunktion des DAQ6510, um eine Spannungs- oder Stromwellenform mit bis zu 1 MSa/s zu erfassen.

Das DAQ6510 verfügt über Eingangsbuchsen am vorderen Bedienfeld, die den Einsatz als 6½-stelliges DMM für Tests und zur Fehlersuche ermöglichen. Sind keine Mehrkanalmessungen erforderlich, fungiert das DAQ6510 als Datenlogger. Diese doppelte Funktionalität ermöglicht eine maximale Auslastung Ihres Gerätes.

Anwendungsvielfalt durch Einschubkarten:

Mit den 12 verfügbaren Schalt- und Steuermodulen lässt sich ein Testsystem aufbauen, das bis zu 80 Prüflinge (DUTs) in einer Multiplex-Konfiguration misst oder steuert. Das DAQ6510 ist mit zwei 6 x 8 Matrixmodulen ausgestattet, insgesamt also 96 Koppelpunkten, und kann damit einen oder mehrere ICs testen. Zur Durchführung von Produktionstests bei hohen Stückzahlen wählen Sie das Halbleiterrelaismodul, um den Durchsatz mit einer Scangeschwindigkeit von bis zu 800 Kanälen pro Sekunde zu optimieren. Weitere Module verfügen über Kaltstellen-Kompensation sowie Temperaturreferenzen für die Temperaturüberwachung der Thermoelemente bei Umgebungsprüfungen und beschleunigte Lebensdauerprüfungen mit HALT (Highly Accelerated Life Test) und HASS (Highly Accelerated Stress Screen).

Übersicht Plug-in-Module:

7700: 20-Kanal Differential-Multiplexer, bis 50 MHz Bandbreite, Auto-CJC (Cold Junction Compensation), mit Schraubklemmen
7701: 32-Kanal Differential-Multiplexer, 25- und 50-Pin D-Sub-Anschluss (female)
7702: 40-Kanal Differential-Multiplexer, mit Schraubklemmen
7703: 32-Kanal High Speed Differential-Multiplexer, 2x 50-Pin D-Sub (female)
7705: 40-Kanal Steuermodul, einpolig, 2x 50-Pin D-Sub (female)
7706: All-in-One I/O-Modul: 20-Kanal Differential-Multiplexer, Auto-CJC, 16 Digitalausgänge, 2 Analogausgänge, Anwendung als Zähler, mit Schraubklemmen
7707: digitales I/O-Modul, 32-Kanal, mit 10-Kanal Differential-Multiplexer, 50-Pin D-Sub (male)
7708: 40-Kanal Differential-Multiplexer, Auto-CJC, mit Schraubklemmen
7709: 6 x 8 Matrix-Schaltermodul, 25- und 50-Pin D-Sub (female)
7710: 20-Kanal Solid-State-Multiplexer (Halbleiter-Differential-Multiplexer), Auto-CJC, mit Schraubklemmen
7711: Dual 1 x 4 HF-Modul, 50 Ω, 2 GHz Bandbreite, SMA-Anschlüsse
7712: Dual 1 x 4 HF-Modul, 50 Ω, 3,5 GHz Bandbreite, SMA-Anschlüsse

Automatisierte Prüfsysteme:

Das DAQ6510 verfügt über integrierte Intelligenz, um ein Testskript auszuführen, Entscheidungen zu treffen und andere Instrumente zu steuern. Über die Mess- und Steuersprache Keithley Test Script Processor (TSP) kann der Anwender entweder vorhandene Skripte ausführen oder eigene Skripte schreiben. Mit dem TSP-Scripting können vollständige Testprogramme in Form von Prüfskripten direkt auf dem Gerät laufen. Verwenden Sie ein TSP-Skript und die TSP-Link-Schnittstelle, um einen Test für die Kommunikation von Gerät zu Gerät ganz ohne externe PC-Steuerung durchzuführen.

Software zur vereinfachten PC-Steuerung, Datenerfassung und -analyse:

KickStart erlaubt Ihnen die Konfiguration, Prüfung und Datenerhebung für mehrere Geräte wie DMM, Datenlogger, Stromquellen und SMU. Sie können bis zu acht Geräte gleichzeitig steuern und Millionen von Ablesungen pro Gerät aufrufen. Für den optimalen Überblick stellt KickStart Ihre Daten grafisch dar und bietet zudem Vergleichsfunktionen für Daten aus der Verlaufshistorie. Verwenden Sie KickStart zum Einrichten, Programmieren und Steuern des DAQ6510, um innerhalb weniger Minuten Kanäle zu konfigurieren, Grenzwerte oder Triggerquellen einzustellen und die Ergebnisse in Echtzeit abzulesen. Für die persönliche Anwendungssoftware Ihrer Wahl stehen Ihnen auch die nativen Treiber für Labview, IVI-C und IVI-COM zum Download zur Verfügung.

Lieferumfang

1757 Standard-Prüfleitungssatz, 1 Paar, 1000 V Cat ll
USB-B-1 USB-Kabel, Typ A zu B, 1 m

Zubehör (14 Produkte )

Tektronix DAQ6510-EW

1 Year Keithley Extended Warranty Plan

Lieferzeit auf Anfrage

388,00 €

Tektronix DAQ6510-5Y-EW

5 Year Keithley Extended Warranty Plan

Lieferzeit auf Anfrage

704,00 €

Tektronix C/DAQ6510-5Y-STD

Keithleycare 5 Yr Std Calibration Plan

Versandfertig in 5 bis 10 Arbeitstagen

1.470,00 €

Tektronix C/DAQ6510-3Y-DATA

Keithleycare 3 Yr Calibration W/Data Plan

Versandfertig in 5 bis 10 Arbeitstagen

1.190,00 €

Tektronix C/DAQ6510-3Y-STD

Keithleycare 3 Yr Std Calibration Plan

Versandfertig in 5 bis 10 Arbeitstagen

959,00 €

Tektronix C/DAQ6510-5Y-DATA

Keithleycare 5 Yr Calibration W/Data Plan

Versandfertig in 5 bis 10 Arbeitstagen

1.810,00 €

Keithley 7703

32 Channel Hi Speed Differential Multiplexer, für Datenlogger / Mainframe DAQ6510 und 2750

Lieferzeit auf Anfrage

1.910,00 €

Keithley 7708

40 Channel Differential Multiplexer Module, für Datenlogger / Mainframe DAQ6510 und 2750

Lieferzeit auf Anfrage

1.540,00 €

Keithley 7702

40 Channel Differential Multiplexer, für Datenlogger / Mainframe DAQ6510 und 2750

Lieferzeit auf Anfrage

1.540,00 €

Keithley 7701

32 Channel Differential Multiplexer, für Datenlogger / Mainframe DAQ6510 und 2750

Lieferzeit auf Anfrage

1.160,00 €

Keithley 7709

6 X 8 Matrix Module, für Datenlogger / Mainframe DAQ6510 und 2750

Lieferzeit auf Anfrage

1.540,00 €

Keithley 7705

40 Channel Control Module, für Datenlogger / Mainframe DAQ6510 und 2750

2 auf Lager. Versandfertig in 1 Arbeitstag

1.350,00 €

Keithley 7707

Multiplexer Digital I/O Module, für Datenlogger / Mainframe DAQ6510 und 2750

Lieferzeit auf Anfrage

1.350,00 €

Keithley 7700

20 Channel Multiplexer, für Datenlogger / Mainframe DAQ6510 und 2750

3 auf Lager. Versandfertig in 1 Arbeitstag

815,00 €

Optionen (7 Produkte )

Tektronix C/DAQ6510-3Y-DATA

Keithleycare 3 Yr Calibration W/Data Plan

Versandfertig in 5 bis 10 Arbeitstagen

1.190,00 €

Tektronix C/DAQ6510-3Y-STD

Keithleycare 3 Yr Std Calibration Plan

Versandfertig in 5 bis 10 Arbeitstagen

959,00 €

Tektronix C/DAQ6510-5Y-DATA

Keithleycare 5 Yr Calibration W/Data Plan

Versandfertig in 5 bis 10 Arbeitstagen

1.810,00 €

Tektronix C/DAQ6510-5Y-STD

Keithleycare 5 Yr Std Calibration Plan

Versandfertig in 5 bis 10 Arbeitstagen

1.470,00 €

Keithley DAQ6510/7700

Modulares Datenerfassungs- und Protokolliersystem DAQ6510 inkl. 20 Kanal Multiplexer Card 7700

5 auf Lager. Versandfertig in 1 Arbeitstag

3.010,00 €

Tektronix DAQ6510-5Y-EW

5 Year Keithley Extended Warranty Plan

Lieferzeit auf Anfrage

704,00 €

Tektronix DAQ6510-EW

1 Year Keithley Extended Warranty Plan

Lieferzeit auf Anfrage

388,00 €

Infos zum Hersteller

Keithley

Das Tektronix-Unternehmen Keithley wurde 1946 in einer Garage gegründet und entwickelte sich rasch zu einem führenden Anbieter fortschrittlicher elektrischer Messgeräte sowie Systeme für die besonderen Bedürfnisse von Herstellern elektronischer Geräte für Hochleistungs-Produktionstests, Prozessüberwachung und Produktentwicklung und -forschung.

Mehr erfahren

Keithley DAQ6510 | Modulares Datenerfassungs- und Protokolliersystem, 2 Slots, 6½-stelliges Digitalmultimeter

Keithley DAQ6510 | Modulares Datenerfassungs- und Protokolliersystem, Multimetersystem, 2 Slots, integriertes 6½-stelliges Digitalmultimeter, Anschluss von bis zu 80 Prüflingen.

Technische Daten

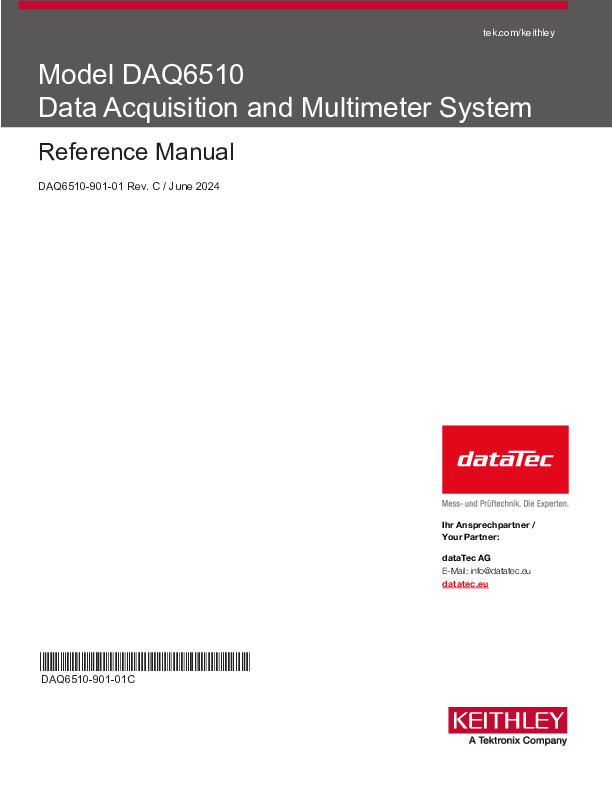

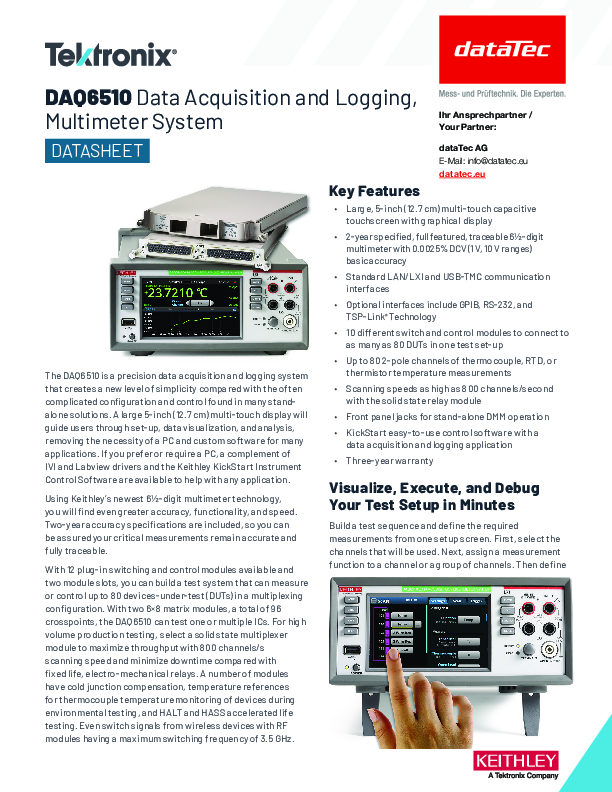

Dokumente und Downloads
