SPS RL42-L | Hochspannungsrelais 6000VAC / max. 30A Polzahl 2, Spule 24VDC / 0,07A (stromsparend)

Herstellernummer: RL42-L

RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
RL42-L
230 auf Lager. Versandfertig in 1 Arbeitstag

155,00 €

zzgl. MwSt. 184,45 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Downloads zum Produkt Fragen zum Produkt
Highlights Dokumente / Downloads Beschreibung Zubehör

SPS RL42-L | Hochspannungsrelais 6.000 V / max. 30 A Polzahl 2, Spule 24 V DC / 0,07 A.

  • Monostabiles Gleichstromrelais
  • Schaltleistung max. 6000 V (Ohmsche Last)
  • Prüfspannung: Kontakte max. 8 kV DC
  • Trennspannung max. 5000 V
  • Schaltstrom max. 10 AAC
  • Dauerstrom max. 30 AAC
  • Schalthäufigkeit max. 3 / sec
  • Mechanische Schaltspiele  5 * 106
  • Grundkörper aus Kunststoff
  • Kontaktbestückung: 2 Wechsler
  • Breite: 78 mm
  • Höhe: 55 mm
  • Tiefe: 48 mm
  • Gewicht: ca. 300 g
  • Erregerspule: 24 VDC / 0,07 A

Hinweis: Zur Befestigung auf 35mm Hutschiene benötigen Sie den Montageclip MC22

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

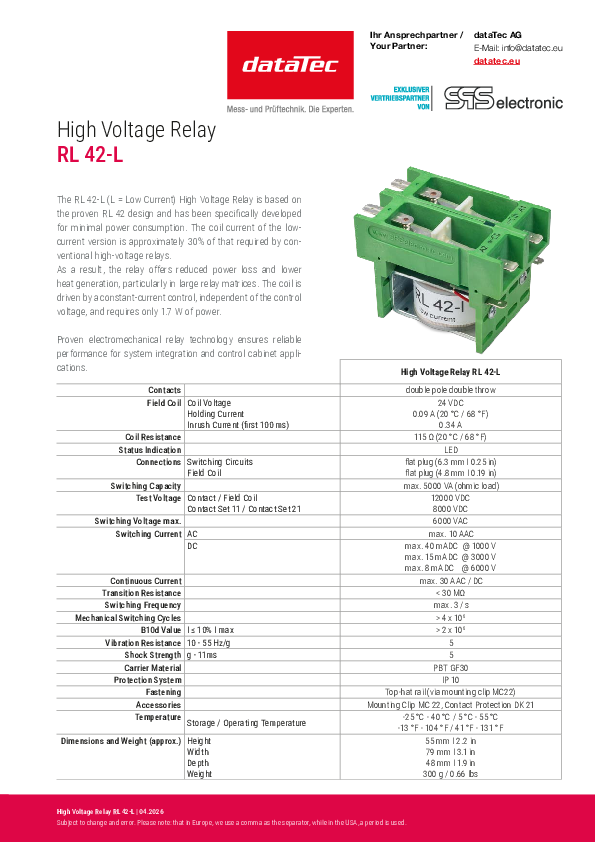

Datenblatt
pdf | 0.33 MB

Beschreibung

RL42-L | Hochspannungsrelais 6000VAC / max. 30A Polzahl 2, Spule 24VDC / 0,07A (stromsparend)

Das Hochspannungsrelais RL 42-L (L = Low Current) wurde auf Basis des langjährig bewährten RL 42 entwickelt. Bei der Entwicklung wurde ein besonders großer Wert auf einen möglichst geringen Stromverbrauch gelegt. Der Stromverbrauch für den Einsatz der Low Current Variante liegt gerade mal bei ca. 30% gegenüber herkömmlichen HV-Relais. Dies kann durch eine geringere Ansteuerleistung bei gleichen Schaltparametern gewährleistet werden. Weitere Vorteile die daraus resultieren sind eine geringere Verlustleistung und weniger Wärme bei großen Relaismatrixen. Die Spulenansteuerung funktioniert mit Konstantstrom - unabhängig von der Ansteuerspannung. Das Hochspannungsrelais RL 42-L benötigt lediglich 1,7 Watt.
