SPS RL20 | Hochspannungsrelais, 6000 V AC, zwei Wechsler, Öffner-Hilfskontakt, Schaltstrom max. 10 A AC

Name: RL20 | Hochspannungsrelais, 6000 V AC, zwei Wechsler, Öffner-Hilfskontakt, Schaltstrom max. 10 A AC
Brand: SPS
SKU: RL20
Price: 240.0 EUR
Availability: InStock

Herstellernummer: RL20

Nachbestellt - im Zulauf. Lieferzeit auf Anfrage

240,00 €

zzgl. MwSt. 285,60 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

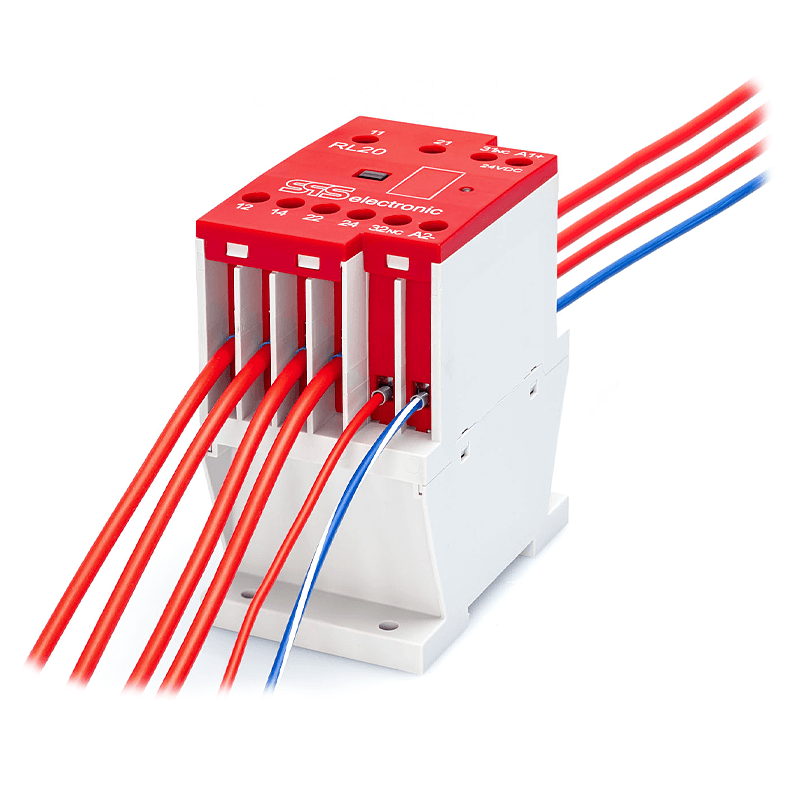

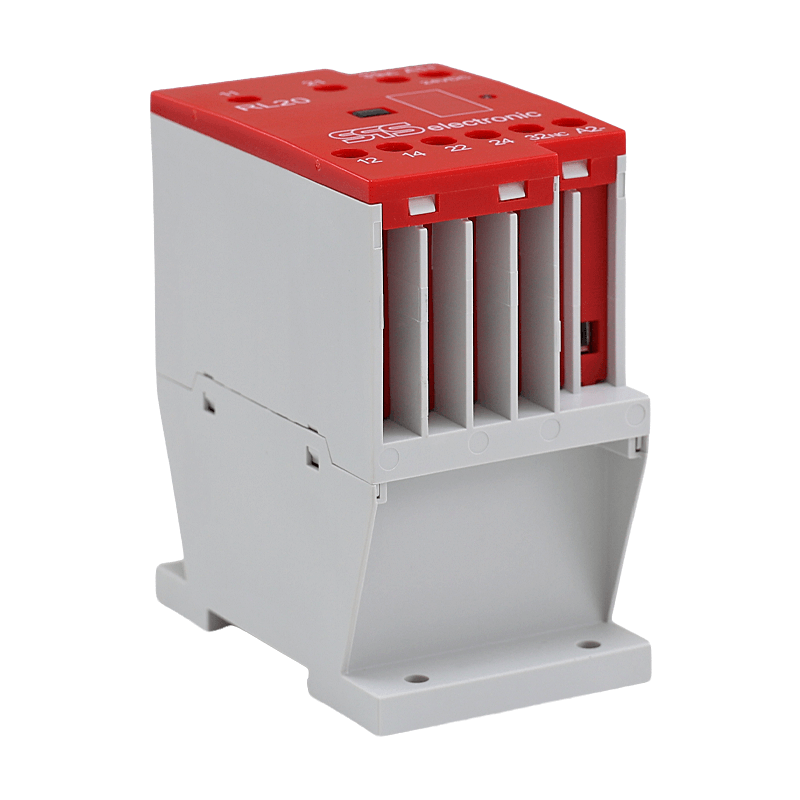

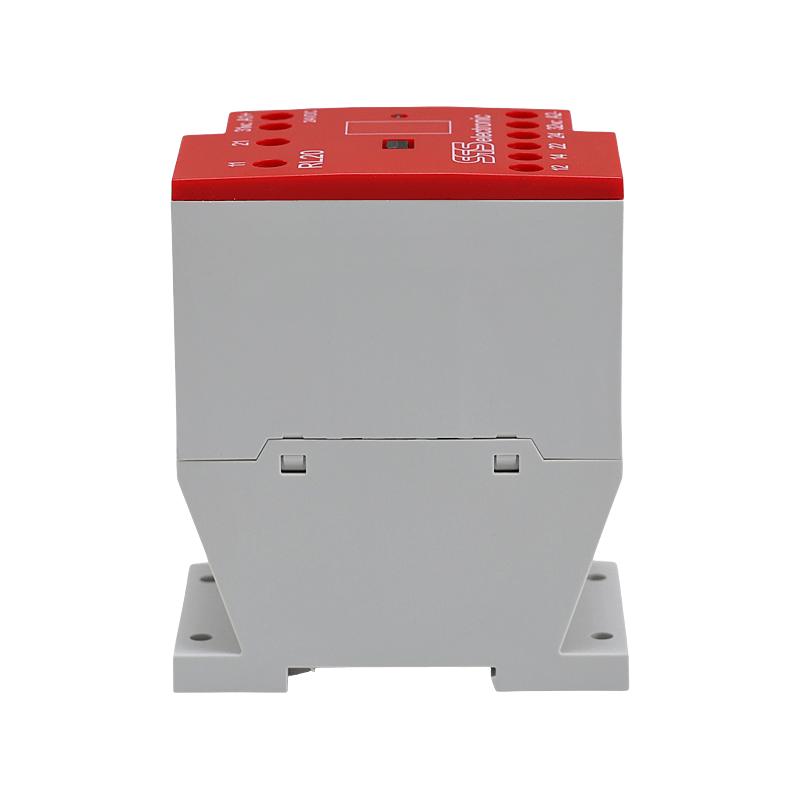

SPS electronic RL20 | Hochspannungsrelais, 6.000 V AC, zwei Wechsler, Öffner-Hilfskontakt, Schaltstrom max. 10 A AC.

Kontakte (zwangsgeführt): Hauptstromkreis 2 Wechsler // Hilfsstromkreis 1 Öffner
Erregerspule: Spulenspannung 24 V DC (5 – 55 °C)
Zustandsanzeige: LED
Anschlüsse Schaltkreise: Schraubanschluss // Erregerspule Schraubanschluss
Schaltspannung: max. Hauptstromkreis 6.000 V AC // Hilfsstromkreis 400 V AC
Schaltstrom: Hauptstromkreis max. 10 A AC // Hilfsstromkreis max. 2 A
Dauerstrom: Hauptstromkreis max. 30 A AC / DC // Hilfsstromkreis max. 2 A
Übergangswiderstand : < 10 mΩ
Schalthäufigkeit: max. 3 / s
Trägermaterial: PA6 V0, PC V0
Schutzart: IP 20
Abmessungen (HxBxT): 100 mm x 56 mm x 85 mm
Gewicht: 430 g
Lager- / Betriebstemperatur: 0 bis +40 °C / +5 bis +55 °C
Befestigung: Schnappbefestigung auf Hutschiene (35 mm) nach DIN EN 60715 // Schraubmontage 4 x Ø 4,5 mm (35 x 75 mm)

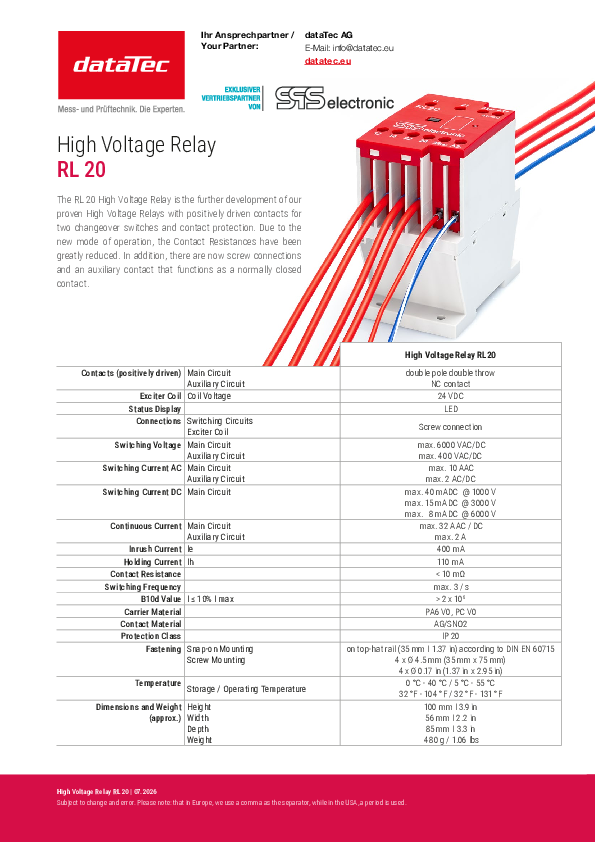

Dokumente und Downloads

Datenblatt

pdf | 0.23 MB

Beschreibung

RL20 | Hochspannungsrelais, 6000 V AC, zwei Wechsler, Öffner-Hilfskontakt, Schaltstrom max. 10 A AC

Das Hochspannungsrelais RL 20 ist die Weiterentwicklung der bewährten SPS Hochspannungsrelais mit zwangsgeführten Kontakten für zwei Umschalter und Berührungsschutz. Durch die neue Funktionsweise wurden die Übergangswiderstände stark reduziert. Außerdem gibt es nun Schraubanschlüsse und einen Hilfskontakt, der als Öffner funktioniert.
