SPS D2012 | Prüfdummy für HV, IS, PE, AI mit Gut / Fehler - Simulation

Name: D2012 | Prüfdummy für HV, IS, PE, AI mit Gut / Fehler - Simulation
Brand: SPS
SKU: D2012
Price: 564.0 EUR
Availability: InStock

Herstellernummer: D2012

2 auf Lager. Versandfertig in 1 Arbeitstag

564,00 €

zzgl. MwSt. 671,16 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt

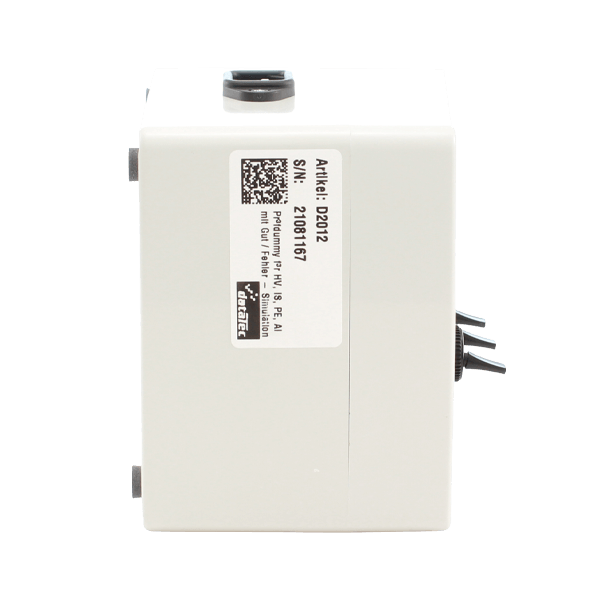

SPS D2012 | Prüfdummy zur Simulation des Schutzleiter-, Isolations-, Hochspannungs- und Ableitstromtests für alle Standardgeräte und Testsysteme geeignet. Über die Kaltgerätebuchse kann der Dummy angeschlossen werden.

Isolationswiderstand: Messwiderstand 1MOhm / 4,8W (Leiter L u. N gegen PE je 2MOhm / 2,4W), Tol: 1,5%
Ableitstromwiderstand: Lastwiderstand 50kOhm / 4,8W (Leiter L u. N gegen PE je 100kOhm / 2,4W), Tol: 1,5%
Spannungsableiter: Spannungsüberschlag ab ca. 750VAC und 1000VDC
Schutzleiterwiderstand:
- Nennwiderstand Bereich 100mOhm: Gemessener Widerstand: PASS (60-80mOhm): nom. 70mOhm / 100W | FAIL (110-130mOhm) : nom. 120mOhm / 150W
- Nennwiderstand Bereich 200 mOhm: Gemessener Widerstand: PASS (160-180mOhm): nom. 170mOhm / 200W | FAIL (210-230mOhm): nom. 220mOhm / 250W
Maße: B 160mm x T 120mm x H 90mm
Gewicht: 1kg

Anm.: Der Prüfdummy dient zur Überprüfung aller Standardgeräte und Testsysteme. Er wird (einmal täglich, Schichtwechsel, etc.) an Stelle des Prüflings adaptiert und simuliert den GUT- und FEHLER-Fall.

Gemäß DIN VDE 0620-2-1(VDE 0620-2-1): 2013-03 Anhang A (normativ):
„Die Prüfeinrichtung muss sowohl vor als auch nach jeder Herstellungsperiode und auch während dem dauernden Gebrauch geprüft werden, mindestens jedoch einmal alle 24 h. Während dieser Prüfungen muss die Prüfeinrichtung zeigen, dass sie fehlerhafte Geräte anzeigt, wenn fehlerhafte Produkte geprüft oder wenn Fehler simuliert werden. Produkte, die vor der Prüfung der Prüfeinrichtung hergestellt worden sind, dürfen nur zum Verkauf freigegeben werden, wenn die Prüfung erfolgreich verlaufen ist.
Die Prüfeinrichtung muss mindestens einmal im Jahr kalibriert werden. Aufschreibung über alle Prüfungen und die notwendigen Justierungen müssen vorhanden sein."

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

Datenblatt

pdf | 0.52 MB

Beschreibung

D2012 | Prüfdummy für HV, IS, PE, AI mit Gut / Fehler - Simulation

Mit der täglichen Überprüfung des Testgerätes durch eine „Gut/Fehler" Simulierung durch den Prüfdummy, kann der Anwender davon ausgehen, dass seine Produkte sicherheitstechnisch einwandfrei funktionieren und die Sicherheit der Produkte für den Endkunden gewährleistet ist.

Der Betreiber von elektrischen Prüfeinrichtungen ist dafür verantwortlich, dass die eingesetzten Geräte oder Systeme einer regelmäßigen Funktionskontrolle unterzogen werden. Diese sollte in regelmäßigen Abständen - am besten täglich - erfolgen. Der Prüfdummy ist eine Art „Scheinprüfling" mit dem Fehler simuliert werden, um zu erkennen ob diese von der Prüfeinrichtung erkannt werden. Der Prüfdummy wird hierzu anstelle des Prüflings an die Prüfeinrichtung angeschlossen und dann der Gut / Fehler-Fall simuliert.
