Pendulum SCN-564/3G | Detectus Nahfeldscanner 4D, EMV, 3 GHz, Scanfläche 600 mm x 400 mm x 300 mm
Herstellernummer: SCN-564/3G
Auf Anfrage
Pendulum SCN-564/3G | Detectus EMV Scanner 4D, 3 GHz, 600 x 400 x 300 mm, Step Resolution 0,1 mm, SCN-500 Serie EMC Scanner.

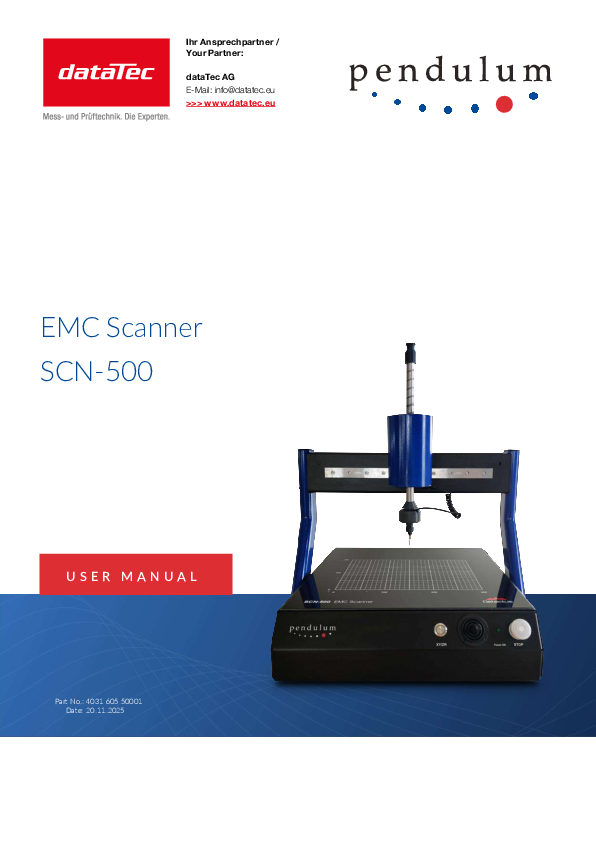

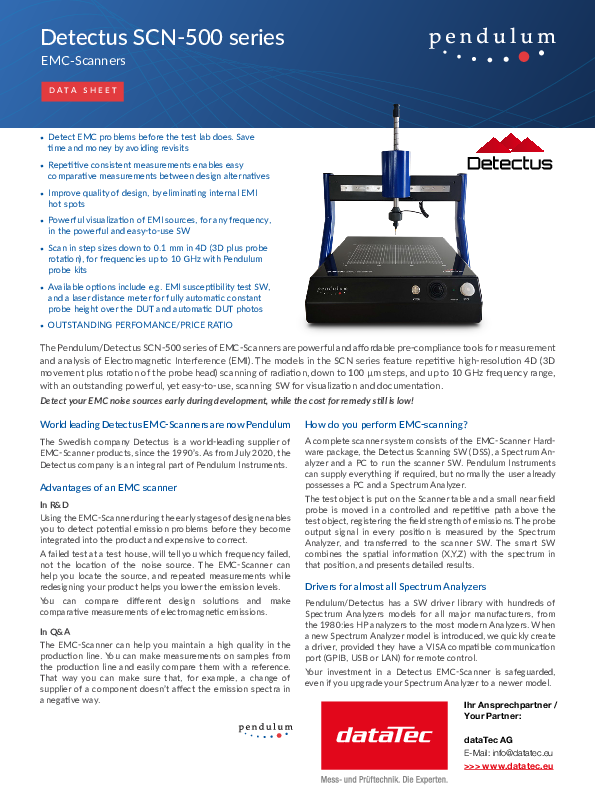

Dokumente und Downloads
Beschreibung
SCN-564/3G | Detectus Nahfeldscanner 4D, EMV, 3 GHz, Scanfläche 600 mm x 400 mm x 300 mm
Der Pendulum EMC Scanner SCN-564 der Pendulum / Detectus SCN-500 Serie misst sowohl die elektromagnetische Emission als auch die Störfestigkeit. Das Messergebnis wird als einfach zu interpretierende zwei- oder dreidimensionale farbige Karten dargestellt (je nach Modell), die Hotspots in hoher Auflösung deutlich zeigen. Wiederholte Messungen in frühen Phasen des Designs reduzieren effektiv das Risiko für teure und zeitaufwendige Redesigns.
Für ein komplettes Mess-System benötigen Sie lediglich einen normalen PC, einen Spektrumanalysator und den Scanner, der schon ein Nahfeldsonden-Kit incl. Vorverstärker sowie die Scan-Software enthält.
Die EMV / EMC Scanner der Detectus SCN-500 Serie bieten, dank der hohen Schrittauflösung von nur 0,1 mm, ein hervorragendes Preis-/Leistungsverhältnis.
Die SCN-500 Serie ist in drei Größen erhältlich und kann zwei- oder vierdimensional sein. Das 2D-Modell misst nur in der XY-Ebene, während die 4D-Modelle in XYZ messen und den Tastkopf auch um die Z-Achse drehen. Jedes Modell kann mit einem 3, 6 oder 10 GHz Tastkopfsatz ausgestattet werden. Für die 4D-Modelle gibt es auch eine Option zur Präzisionslaser-Abstandsmessung.
Das hier vorgestellte Modell SCN-564-3G ist ein 4D Scanner mit 3 GHz. Er misst 600 x 400 x 300 mm und eignet sich ideal für großformatige Objekte.
Das Modell SCN-564 ist ebenfalls als 6 GHz Variante (SCN-564/6G) erhältlich. Sie erhalten die EMV Scanner der SCN-500 Serie ebenfalls als 2D Modell mit 200 x 100 mm (SCN-522) sowie weitere 4D Modelle mit 200 x 100 x 100 mm (SCN-524) und 300 x 200 x 100 mm (SCN-534).
