Rohde&Schwarz RTP044B | High-Performance Oszilloskop, 4 GHz , 4 Kanal, bis 40 GSa/s, 16 bit (1803.7000.04)
Herstellernummer: 1803.7000.04
Auf Anfrage
Rohde & Schwarz RTP044B | High-Performance Oszilloskop, Bandbreite 4 GHz, 4 Kanäle, bis zu 40 GSa/s Abtastrate, max. Auflösung 16 bit, Echtzeit-Deembedding (1803.7000.04).
- Anzahl Kanäle: 4
- Analoge Bandbreite: 4 GHz
- MSO-Hardwareoption: 16 digitale Kanäle, 400 MHz Bandbreite, 5 GSa/s Abtastrate (Mixed-Signal-Oszilloskop)
- Display: 13.3” LC TFT Farb-Display mit kapazitivem Touchscreen, 1920 × 1080 px (Full HD)
- Impedanz: 50 Ω
- Vertikale Auflösung: 8 bit (bis 16 bit im HD-Modus, 200 MHz)
- Abtastrate: 20 GSa/s auf jedem Kanal, 40 GSa/s im Interleaved-Modus (2 Kanäle)
- Erfassungsspeicher: 100 Mpts auf jedem Kanal, 400 Mpoints auf einem Kanal
- Max. Speichertiefe: 3 Gpts
- Erfassungsrate: mind. 750.000 Messkurven/s (3.200.000 im Modus ultra-segmentierter Speicher)
- 14 Triggerarten: Edge, Glitch, Width, Runt, Window, Timeout, Interval, Slew Rate, Data2Clock, Pattern, State, TV/Video, optional: Serial Protocoll Trigger, Zone Trigger, High Speed Pattern mit 16 Gbit/s CDR
- Automatisierte Messungen: 47 Standard-Messfunktionen
- Cursor-Messarten: bis 4 Cursor-Sets, jeweils bestehend aus zwei horizontalen und zwei vertikalen Cursors
- Erweiterte Mathematikfunktionen (Formeleditor): u. a. logische Operationen, Vergleich, FIR-Filter, FFT
- Serielle Protokollanalyse: Triggern und Decodieren von 20 Protokollarten
- Darstellungsfunktionen: Histogramm, Trend, Track
- Schnittstellen: 1 Gbit/s LAN, Typ A: 4x USB 3.1, 2x USB 2.0, Typ B: 1x USB 3.1, GPIB, DVI und Display Port für externen Monitor, externer Trigger, Trigger-Ausgang, Referenzeingang (1 bis 20 MHz), Referenzausgang (10 MHz)
- Abmessungen: B 441 × H 285 × T 316 mm
- Gewicht: 18 kg
Technische Daten
Anzahl Kanäle: | 4 |
---|---|
Artikelnummer: | 1803.7000.04 |
Bandbreite (GHz): | 4 |
Garantie (Jahre): | 1 |
Modell: | RTP044B |
Speichertiefe: | 100 Mpts |

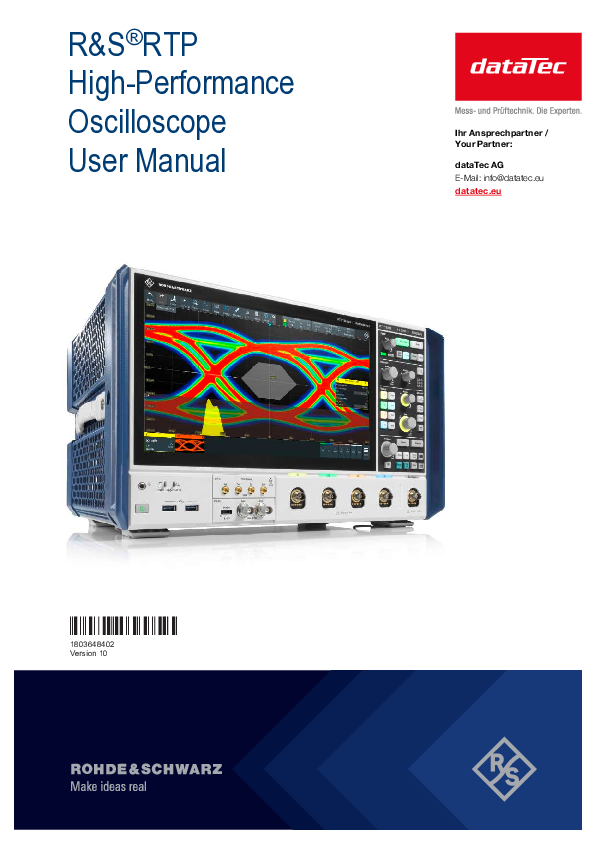

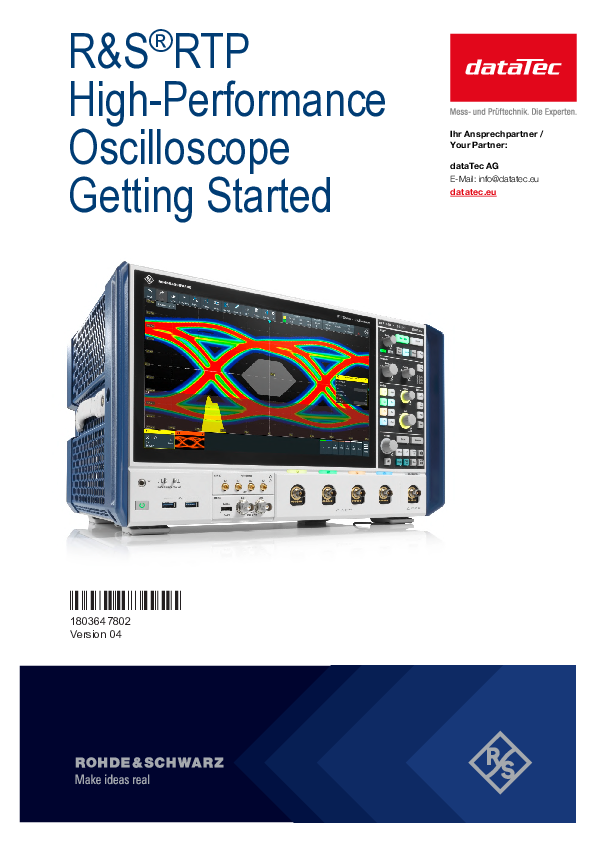

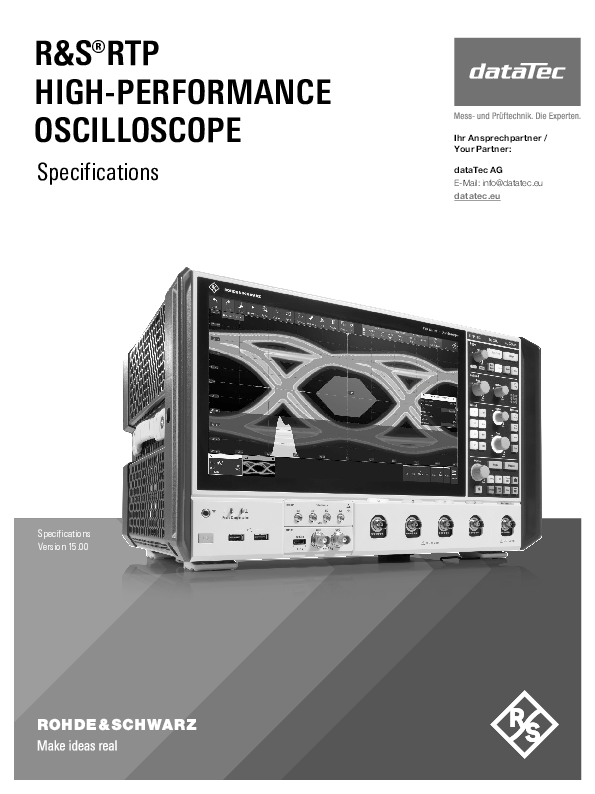

Dokumente und Downloads
Beschreibung
RTP044B | High-Performance Oszilloskop, 4 GHz , 4 Kanal, bis 40 GSa/s, 16 bit (1803.7000.04)
Signalintegrität in Echtzeit und eine schnelle Erfassung für Echtzeitanalysen: Das High-Performance Oszilloskop RTP044B von Rohde und Schwarz steht für exzellente Signaltreue und eine hohe Erfassungsrate. Spezielle Front-End-ASICs und Hardware-Komponenten für die Echtzeitverarbeitung ermöglichen hochpräzise Messungen mit herausragender Messgeschwindigkeit.
Mit der RTP-Serie B setzt die zweite Generation der RTP-Oszilloskope diese Maßstäbe fort:
- 13,3"-Display und Frontend-Layout mit ~14% mehr Displayfläche (485 vs. 430 cm²) und 100% mehr Pixel (2 Mio. vs. 1 Mio.)
- Neue Benutzeroberfläche (GUI) mit intuitivem Aufbau und neuen Funktionen
- 100 Mpts Erfassungsspeicher / Max. Speichertiefe: 3 Gpts max.
- Neue Pakete für Trigger & Dekodierung von seriellen Protokollen
- Neue Applikation Optionen wie z. B. Advanced Eye (RTP-K136: 8 Gbps / RTP-K137: 16 Gbps), User defined math with Python oder USB3.2 Rx compliance (RTP-K102)
Ihre Vorteile:
- Signalintegrität in Echtzeit: High-Performance Hardware-Komponenten garantieren zuverlässige, schnelle Messergebnisse und eine hohe Messdynamik
- Echtzeit-Deembedding: digitaler Trigger ohne Bandbreitenbegrenzung für hohe Präzision und schnelle Messergebnisse
- Multifunktionale Geräteanwendung:als Mixed-Signal-Oszilloskop, arbiträrer Funktionsgenerator, differenzielle 16-GHz-Pulsquelle, hochpräzise 18-bit-Spannungs- und Stromkanäle für die Leistungsanalyse
- Umfangreiche Software-Optionen: u. a. Fehlersuche und Konformitätstests für die Standards DDR4/USB/Automotive Ethernet/PCI Express uvm., Umwandlung modulierter Signale in I/Q-Daten, Analyse von Breitband-Radarsignalen, Jitter-Analyse, serielle Protokollanalyse
- Optimal für den Laboreinsatz: kompakte Bauform und nahezu geräuschloser Betrieb
Das Mathematikmodul steht sowohl für die Datenerfassung als auch für Trigger-Funktionen zur Verfügung. Es schließt unmittelbar an die Echtzeit-Deembedding-Hardware an und dient der Fehlersuche an differenziellen Signalen. Darüber hinaus bietet die RTP-Serie alle benötigten Funktionen für Reflexions- und Transmissionsmessungen im Zeitbereich (TDR/TDT) und eignet sich damit zur Charakterisierung von Signalleitungen wie Kabel, Steckverbinder und Leiterbahnen sowie zur Fehlersuche.
Anwendungsgebiete:
Die RTP-Oszilloskope wurden u. a. für die Bereiche Automotive, Industrie, Telekommunikation sowie Luft- und Raumfahrt entwickelt. Sie unterstützen die Fehlersuche an Embedded Designs, die schnelle Busse wie PCI Express, MIPI oder DDR-Speicher-Schnittstellen beinhalten sowie einfache Kontroll- und Programmierbusse wie SPI und I2C, mehrkanalige HF-Schnittstellen (Funk oder Radar) und komplexe Power-Management-Einheiten.
Lieferumfang
- Oszilloskop RTP044B
- 2x Präzisionsadapter RT-ZA16 (BNC auf SMA)
- Schnellstart-Handbuch
- Netzkabel
