Rohde&Schwarz RTP044B | High-Performance Oszilloskop, 4 GHz , 4 Kanal, bis 40 GSa/s, 16 bit (1803.7000.04)

Name: RTP044B | High-Performance Oszilloskop, 4 GHz , 4 Kanal, bis 40 GSa/s, 16 bit (1803.7000.04)
Brand: Rohde&Schwarz
SKU: 1803.7000.04
Availability: InStock

Herstellernummer: 1803.7000.04

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Rohde & Schwarz RTP044B | High-Performance Oszilloskop, Bandbreite 4 GHz, 4 Kanäle, bis zu 40 GSa/s Abtastrate, max. Auflösung 16 bit, Echtzeit-Deembedding (1803.7000.04).

Anzahl Kanäle: 4
Analoge Bandbreite: 4 GHz
MSO-Hardwareoption: 16 digitale Kanäle, 400 MHz Bandbreite, 5 GSa/s Abtastrate (Mixed-Signal-Oszilloskop)
Display: 13.3” LC TFT Farb-Display mit kapazitivem Touchscreen, 1920 × 1080 px (Full HD)
Impedanz: 50 Ω
Vertikale Auflösung: 8 bit (bis 16 bit im HD-Modus, 200 MHz)
Abtastrate: 20 GSa/s auf jedem Kanal, 40 GSa/s im Interleaved-Modus (2 Kanäle)
Erfassungsspeicher: 100 Mpts auf jedem Kanal, 400 Mpoints auf einem Kanal
Max. Speichertiefe: 3 Gpts
Erfassungsrate: mind. 750.000 Messkurven/s (3.200.000 im Modus ultra-segmentierter Speicher)
14 Triggerarten: Edge, Glitch, Width, Runt, Window, Timeout, Interval, Slew Rate, Data2Clock, Pattern, State, TV/Video, optional: Serial Protocoll Trigger, Zone Trigger, High Speed Pattern mit 16 Gbit/s CDR
Automatisierte Messungen: 47 Standard-Messfunktionen
Cursor-Messarten: bis 4 Cursor-Sets, jeweils bestehend aus zwei horizontalen und zwei vertikalen Cursors
Erweiterte Mathematikfunktionen (Formeleditor): u. a. logische Operationen, Vergleich, FIR-Filter, FFT
Serielle Protokollanalyse: Triggern und Decodieren von 20 Protokollarten
Darstellungsfunktionen: Histogramm, Trend, Track
Schnittstellen: 1 Gbit/s LAN, Typ A: 4x USB 3.1, 2x USB 2.0, Typ B: 1x USB 3.1, GPIB, DVI und Display Port für externen Monitor, externer Trigger, Trigger-Ausgang, Referenzeingang (1 bis 20 MHz), Referenzausgang (10 MHz)
Abmessungen: B 441 × H 285 × T 316 mm
Gewicht: 18 kg

Technische Daten

Anzahl Kanäle:	4
Artikelnummer:	1803.7000.04
Bandbreite (GHz):	4
Modell:	RTP044B
Speichertiefe:	100 Mpts

Beschreibung

RTP044B | High-Performance Oszilloskop, 4 GHz , 4 Kanal, bis 40 GSa/s, 16 bit (1803.7000.04)

Signalintegrität in Echtzeit und eine schnelle Erfassung für Echtzeitanalysen: Das High-Performance Oszilloskop RTP044B von Rohde und Schwarz steht für exzellente Signaltreue und eine hohe Erfassungsrate. Spezielle Front-End-ASICs und Hardware-Komponenten für die Echtzeitverarbeitung ermöglichen hochpräzise Messungen mit herausragender Messgeschwindigkeit.

Mit der RTP-Serie B setzt die zweite Generation der RTP-Oszilloskope diese Maßstäbe fort:

13,3"-Display und Frontend-Layout mit ~14% mehr Displayfläche (485 vs. 430 cm²) und 100% mehr Pixel (2 Mio. vs. 1 Mio.)
Neue Benutzeroberfläche (GUI) mit intuitivem Aufbau und neuen Funktionen
100 Mpts Erfassungsspeicher / Max. Speichertiefe: 3 Gpts max.
Neue Pakete für Trigger & Dekodierung von seriellen Protokollen
Neue Applikation Optionen wie z. B. Advanced Eye (RTP-K136: 8 Gbps / RTP-K137: 16 Gbps), User defined math with Python oder USB3.2 Rx compliance (RTP-K102)

Ihre Vorteile:

Signalintegrität in Echtzeit: High-Performance Hardware-Komponenten garantieren zuverlässige, schnelle Messergebnisse und eine hohe Messdynamik
Echtzeit-Deembedding: digitaler Trigger ohne Bandbreitenbegrenzung für hohe Präzision und schnelle Messergebnisse
Multifunktionale Geräteanwendung:als Mixed-Signal-Oszilloskop, arbiträrer Funktionsgenerator, differenzielle 16-GHz-Pulsquelle, hochpräzise 18-bit-Spannungs- und Stromkanäle für die Leistungsanalyse
Umfangreiche Software-Optionen: u. a. Fehlersuche und Konformitätstests für die Standards DDR4/USB/Automotive Ethernet/PCI Express uvm., Umwandlung modulierter Signale in I/Q-Daten, Analyse von Breitband-Radarsignalen, Jitter-Analyse, serielle Protokollanalyse
Optimal für den Laboreinsatz: kompakte Bauform und nahezu geräuschloser Betrieb

Das Mathematikmodul steht sowohl für die Datenerfassung als auch für Trigger-Funktionen zur Verfügung. Es schließt unmittelbar an die Echtzeit-Deembedding-Hardware an und dient der Fehlersuche an differenziellen Signalen. Darüber hinaus bietet die RTP-Serie alle benötigten Funktionen für Reflexions- und Transmissionsmessungen im Zeitbereich (TDR/TDT) und eignet sich damit zur Charakterisierung von Signalleitungen wie Kabel, Steckverbinder und Leiterbahnen sowie zur Fehlersuche.

Anwendungsgebiete:

Die RTP-Oszilloskope wurden u. a. für die Bereiche Automotive, Industrie, Telekommunikation sowie Luft- und Raumfahrt entwickelt. Sie unterstützen die Fehlersuche an Embedded Designs, die schnelle Busse wie PCI Express, MIPI oder DDR-Speicher-Schnittstellen beinhalten sowie einfache Kontroll- und Programmierbusse wie SPI und I2C, mehrkanalige HF-Schnittstellen (Funk oder Radar) und komplexe Power-Management-Einheiten.

Lieferumfang

Oszilloskop RTP044B
2x Präzisionsadapter RT-ZA16 (BNC auf SMA)
Schnellstart-Handbuch
Netzkabel

Zubehör (68 Produkte)

Rohde&Schwarz
RT-ZF3

Frequenzteiler Board, für BroadR-Reach Compliance Test mit Oszillokskop RTO und RTO-K24 (5025.0670.02)

Lieferzeit auf Anfrage

1.170,00 €

Rohde&Schwarz
RTP-B1E

Digital Extension Port für RTP empfohlen für RT-ZVC02 und RT-ZVC04 Hardware (1337.9581.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZA7

Pin Set, für differentielle Tastköpfe RT-ZD20/30 (1417.0609.02)

1 auf Lager. Versandfertig in 1 Arbeitstag

495,00 €

Rohde&Schwarz
RT-ZM90

Modularer Tastkopfverstärker, Multimode, 9 GHz, 400 kOhm (1419.3205.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-B6

Arbitrary Waveform und Pattern Generator mit 14 bit Auflösung, 2 analogen Kanälen, 8 (1333.2418.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZVC04

Mehrkanal Leistungsmesssonde für Oszilloskope (RTE, RTO), ZVC (1326.0259.04)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-B102

Speichererweiterung auf 200 Msamples pro Kanal (Software-Lizenz) (1337.9517.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZF1

Test Fixture Set für USB2.0 Compliance Test mit RTO Oszilloskopen und RTO-K21 USB2.0 (1317.3420.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K44

MIPI M-PHY/ UniPro serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8756.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZA37

Erweitertes Kabelset für RT-ZVC, BNC Buchse 1* Strom-und Spannungsleitung, Länge 16cm (1337.9130.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K2

RS-232/UART serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8610.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZVC02

Mehrkanal Leistungsmesssonde für Oszilloskope (RTE, RTO), ZVC (1326.0259.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K55

MDIO serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8785.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZM60

Modularer Tastkopfverstärker, Multimode, 6 GHz, 400 kOhm (1419.3105.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZF20

Deskew Fixture zum Laufzeitabgleich von U und I für Leistungsmessung (1800.0004.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
HZ-16

Vorverstärker, 100 kHz - 3 GHz, 20 dB, für Sondensatz HZ-15 (1147.2720.02)

Lieferzeit auf Anfrage

760,00 €

Rohde&Schwarz
RTP-K7

ARINC 429 serielle Triggerung und Dekodierung (Software-Lizenz) (1800.6660.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K9

CAN-FD Erweiterung der RTP-K3 CAN serielle Triggerung und Dekodierung benötigt RTP-K3 CAN (1337.8640.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K1

I2C/SPI serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8604.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-B7

Differentielle 16 GHz Pulsequelle zur Bestimmung des Frequenzganges eines Systems (1333.2001.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-Z1

Transportschutzhaube für Front cover for RTP (Zubehör) (1337.9569.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K57

IEEE 100BASE-T1/BroadR-Reach® serielle Triggerung und Dekodierung (Software-Lizenz) (1800.6548.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZM160

16 GHz modularer Tastkopf Verstärker, MultiMode für Differenz-, Single-Ended und Common (1800.4600.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZD30

3,0 GHz, aktiv/differentieller Tastkopf, 0:1, 1 MOhm, 0,6 pF, R&S Interface (Microbutton) (1410.4609.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZD40

4,5 GHz Tastkopf, aktiv, differenziell (1410.5205.02)

Lieferzeit auf Anfrage

8.870,00 €

Rohde&Schwarz
HZ-15

Nahfeldsondensatz, 30 MHz bis zu 3 GHz, (1147.2736.02)

Lieferzeit auf Anfrage

2.520,00 €

Rohde&Schwarz
RT-ZA25

Versorgungsspannungs-Tastadapter Set (1800.5329.00)

Lieferzeit auf Anfrage

310,00 €

Rohde&Schwarz
RT-ZF8

Automotive Ethernet Decoding Fixture für 100BASE-T1 und 1000BASE-T1 Ethernet (1801.3694.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K72

PCI Express Revision 1.x/2.x serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8827.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-B1

Mixed Signal, 400MHz, 5GSa/s, 16 Kanäle, 200MSa pro Kanal, für RTP digitale Oszilloskope (1333.2424.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-B105

Speichererweiterung auf 500 Msamples pro Kanal (Software-Lizenz) (1337.9523.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZF6

Frequenzteiler Board für 1000BASE-T1 Compliance Test mit RTO Oszilloskopen und RTO-K87 (1337.8579.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K64

USB SSIC serielle Triggerung und Dekodierung (Software-Lizenz) (1337.9117.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K6

MIL-1553 serielle Triggerung und Dekodierung (Software-Lizenz) (1800.6654.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZS30

3,0 GHz, aktiver Tastkopf, 1 MOhm, 0,8 pF (1410.4309.02 )

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZAP

3D Tastkopf Positionierer (1326.3641.02)

Lieferzeit auf Anfrage

1.010,00 €

Rohde&Schwarz
RT-ZA6

Kabel-Set, bestehend aus: Verlängerungskabel: 5x 6 cm; 5x 15 cm (1416.0440.02)

1 auf Lager. Versandfertig in 1 Arbeitstag

135,00 €

Rohde&Schwarz
RT-ZA8

Pin Set, für differenzielle Tastköpfe RT-ZD40 (1417.0867.02)

Lieferzeit auf Anfrage

590,00 €

Rohde&Schwarz
RT-ZA3

Pin Set, für aktiven Tastkopf RT-ZS10E/10/20/30 (1416.0411.02)

Lieferzeit auf Anfrage

190,00 €

Rohde&Schwarz
RT-ZM130

13 GHz modularer Tastkopf Verstärker, MultiMode für Differenz-, Single-Ended und Common (1800.4500.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K60

USB 1.0/1.1/2.0/HSIC serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8791.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K8

10/100BASE-T Ethernet serielle Dekodierung (Software-Lizenz) (1337.8633.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K3

CAN/LIN serielle Triggerung und Dekodierung inkl. CAN-dbc Import (Software-Lizenz) (1337.8627.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K63

USB Power Delivery (USB-PD) serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8810.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZF7

Automotive Ethernet Trigger und Decode Fixture für 100BASE-T1 Ethernet Einschliesslich (1801.3688.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K50

Manchester und NRZ serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8762.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZD20

aktiv/differentieller Tastkopf, 10:1, 1,5GHz, ±5V, R&S Interface, Taster zur Steuerung (1410.4409.02)

Lieferzeit auf Anfrage

5.670,00 €

Rohde&Schwarz
RTP-B110

Speichererweiterung auf 1 Gsamples pro Kanal (Software-Lizenz) (1337.9530.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZMA50

12 GHz Kit für erweiterten Temperaturbereich, -55°C - 125°C, 1 m (1419.4218.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K61

USB 45294 Gen 1 serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8804.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZF2C

1000Base-T Jitter Testkabel für die R&S Et (1317.5639.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz

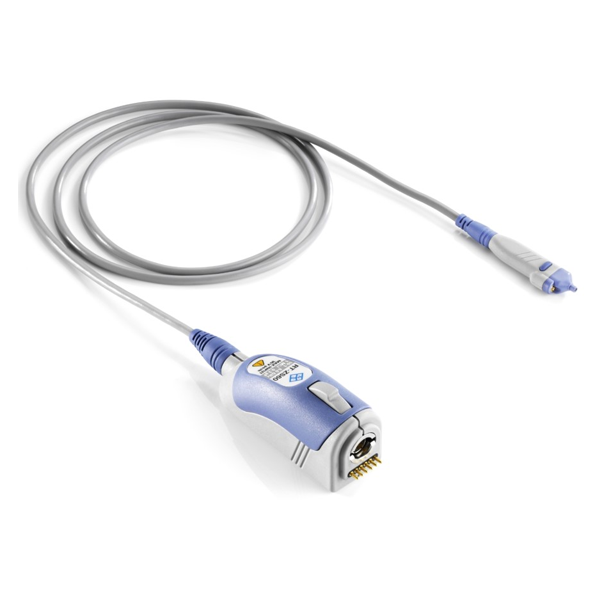

RT-ZS60

Aktiver Tastkopf, 6 GHz, 10:1, 1 MOhm, 0,3 pF (1418.7307.02)

Lieferzeit auf Anfrage

7.770,00 €

Rohde&Schwarz
RT-ZA9

N(m)-Adapter zum Anschluss von RT-Zxx Tastköpfen (1417.0909.02)

Lieferzeit auf Anfrage

1.220,00 €

Rohde&Schwarz
RT-ZA5

Micro-Klemmhaken, 4 Stk. IC-Clips 13 mm lang (1416.0434.02)

Lieferzeit auf Anfrage

210,00 €

Rohde&Schwarz
RT-ZA2

Ersatz-Zubehörset, für aktiven Tastkopf RT-ZS10E/10/20/30 (1416.0405.02)

Lieferzeit auf Anfrage

410,00 €

Rohde&Schwarz
RTP-K65

serielle Triggerung und Dekodierung (Software-Lizenz) (1800.6677.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZPR40

4.0 GHz Power Rail Tastkopf, 1:1, 50 kOhm, 60V Offset, ProbeMeter, AC/DC Kopplung (1800.5406.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZF2

Test Fixture Set für 10M/100M/1G/10G-Base-T Ethernet Compliance Test (1317.5522.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K52

8b10b serielle Dekodierung (Software-Lizenz) (1337.8779.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZA4

Mini-Klemmhaken, 10 Stk. für Logik Tastköpfe (1416.0428.02)

Lieferzeit auf Anfrage

125,00 €

Rohde&Schwarz
RT-ZZ80

8,0 GHz Leitungs-Tastkopf, passiv, 10:1, 500 Ω (1409.7608.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZD10

Aktiv/differentieller Tastkopf, 1GHz (1410.4715.02)

Lieferzeit auf Anfrage

4.730,00 €

Rohde&Schwarz
RT-ZA15

Externer Abschwächer, 10:1, 70 VDC, 46 VACpeak 2 GHz, für RT-ZD10/20/30 (1410.4744.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K62

USB 45325 Gen 2 serielle Triggerung und Dekodierung (Software-Lizenz) (1337.9100.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K42

MIPI D-PHY serielle Triggerung und Dekodierung für DSI/CSI-2 (Software-Lizenz) (1337.8740.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZF7A

Automotive Ethernet SMA Adapter 100BASE-T1 and 1000BASE-T1 Ethernet (1801.4126.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RTP-K40

MIPI RFFE serielle Triggerung und Dekodierung (Software-Lizenz) (1337.8733.02)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
RT-ZA26

Einlötkabel, 15cm, SMA, für Versorgungsspannungs-Tastkopf RT-ZPR (1800.5258.00)

Lieferzeit auf Anfrage

65,00 €

Empfehlungen (2 Produkte)

Rohde&Schwarz
VSE

Vector Signal Explorer Basis Software Grundvariante (1345.1011.06)

Lieferzeit auf Anfrage

Auf Anfrage

Rohde&Schwarz
VSE

Vector Signal Explorer Basis Software Enterprise Edition (1345.1105.06)

Lieferzeit auf Anfrage

Auf Anfrage

Probes (1 Produkt)

Rohde&Schwarz
RT-ZA37

Erweitertes Kabelset für RT-ZVC, BNC Buchse 1* Strom-und Spannungsleitung, Länge 16cm (1337.9130.02)

Lieferzeit auf Anfrage

Auf Anfrage

Aktuelles und Informatives

Applikationen & Fachartikel

Doppelpulstest-Lösung für Leistungshalbleiter von Tektronix.

Es wird allgemein erwartet, dass Bauelemente mit großer Bandlücke (Wide Bandgap), die Transistoren aus Siliziumkarbid (S...

22.02.24

Lesedauer 3 Min.

531

Messtechnik-Tipp

Leitfaden für Einkäufer: Wie man ein Oszilloskop auswählt.

Die Auswahl der verfügbaren Spezifikationen, Optionen und Fähigkeiten kann eine Herausforderung sein. Es gibt einige Asp...

15.02.24

Lesedauer 25 Min.

238

Messtechnik-Tipp

Ein Oszilloskop kaufen – Die Qual der Wahl.

Der Markt bietet zahlreiche Oszilloskope zum Kauf. Entsprechend schwierig ist die Entscheidung, welches Oszilloskop fü...

23.11.23

Lesedauer 11 Min.

2761

Infos zum Hersteller

Rohde&Schwarz

Rohde & Schwarz zählt seit über 90 Jahren zu den innovativsten und fortschrittlichsten Unternehmen in den Bereichen Messtechnik, Rundfunk- und Medientechnik, Cyber-Sicherheit, Sichere Kommunikation sowie Funküberwachungs- und Funkortungstechnik In seinen angestammten Arbeitsgebieten zählt Rohde & Schwarz zu den führenden Anbietern weltweit. Als Hersteller von Mobilfunk- und EMV-Messtechnik sowie von Sende- und Messtechnik für das digitale terrestrische Fernsehen ist der Konzern Weltmarktführer.

Mehr erfahren

Rohde&Schwarz RTP044B | High-Performance Oszilloskop, 4 GHz , 4 Kanal, bis 40 GSa/s, 16 bit (1803.7000.04)

Rohde & Schwarz RTP044B | High-Performance Oszilloskop, Bandbreite 4 GHz, 4 Kanäle, bis zu 40 GSa/s Abtastrate, max. Auflösung 16 bit, Echtzeit-Deembedding (1803.7000.04).

Technische Daten

Dokumente und Downloads

Beschreibung

RTP044B | High-Performance Oszilloskop, 4 GHz , 4 Kanal, bis 40 GSa/s, 16 bit (1803.7000.04)

Ihre Vorteile:

Anwendungsgebiete:

Lieferumfang

Zubehör (68 Produkte)

Ähnliche Produkte (4 Produkte)

Empfehlungen (2 Produkte)

Probes (1 Produkt)

Aktuelles und Informatives

Infos zum Hersteller

Zuletzt angesehen
