Rohde&Schwarz RTB2K-COM4 | Oszilloskop-Bundle inkl. Oszilloskop RTB2004, MSO, 4+16-Kanal, 300 MHz & APP-Bundle RTB-PK1 (1333.1005P99)
Herstellernummer: 1333.1005P99
Rohde & Schwarz Komplett-Paket RTB2004 (mit Option 300 MHz und MSO) | Oszilloskop 4 + 16 Kanal, 300 MHz, 10 Mpts Speicher, 10 Bit Auflösung und weiterem umfangreichen Optionspaket.
- 4 analoge Kanäle
- 16 digitale Kanäle mit 1,25 Gsample/s, 10 Msample Speicher
- Bandbreite: 300 MHz
- Eingangsimpedanz: 1 MΩ ± 2 % mit 12 pF ± 2 pF
- Eingangsempfindlichkeit: 1 mV/div bis 5 V/div
- 10 Bit vertikale Auflösung (bis zu 16 Bit mit reduzierter Samplingrate)
- Samplingrate: 1,25 GSa/s pro Kanal; 2,5 GSa/s im Modus Interleaved (2 Kanäle)
- Maximale Speichertiefe: 10 MSa (pro Kanal, 1 Kanal aktiv); 20 MSa (optional 160 MSa im Modus "Segmented Memory"
- Signalerfassungsrate: 50.000 Kurven/s
- Vielfältige Triggermöglichkeiten: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, line, serial bus
- Auto-Messfunktionen: peak-to-peak voltage, pos. peak, neg. peak, rise time, fall time, mean value, RMS value, time, period, frequency
- Eingebautes 3 Digit Digitalvoltmeter
- Frequenzanalyse (FFT) und Mathematikfunktionen
- Maskentest
- WXGA TFT Touchsreen-Farb-Display: 25,6 cm (10,1 Zoll) Bildschirmdiagonale, Auflösung:1280 × 800 Pixel, parallel lassen sich die Funktionen auch über die Bedienelemente aufrufen
- Einstellbare Sprachen GUI: Englisch, Deutsch, Französisch, Italienisch usw.
- Schnittstellen: USB 2.0 Host, USB 2.0 Device, LAN
- Geräuschentwicklung: nur 28,3 dB(A)
- Anschlussspannung: 100 V bis 240 V AC, 50 - 60 Hz
- Gehäusemaße: B 390 × H 220 × T 152 mm
- Gewicht: 2,5 kg
- 3 Jahre Gewährleistung
Technische Daten
Abmessungen (L x B x H) (mm): | 152 x 390 x 220 |
---|---|
Anzahl Digitalkanäle: | 16 |
Anzahl Kanäle: | 4 |
Artikelnummer: | 1333.1005P99 |
Bandbreite (MHz): | 300 |
Besonderheiten: | Optional: Logik- und Protokollanalysator, Spezielle Modi: Frequenzanalyse, Maskentest etc. |
Bildschirmgröße: | 25,6 cm |
Bildschirmtyp: | 1280 x 800, Touchscreen |
Counter: | Ja |
DVM: | Ja |
Funktionsgenerator: | Optional: ARB / 4-bit-Muster |
Garantie (Jahre): | 3 |
Gewicht (kg): | 2.5 |
Modell: | RTB2K-COM4 |
Samplerate: | 2,5 GSa/s |
Schnittstellen: | USB, LAN |
Segmentierbarer Speicher: | Ja |
Signalerfassungsrate: | 50.000 wfms/s |
Speichertiefe: | 20 MPts |
Triggerarten: | Edge, Width, Video, Pattern, Timeout, Serial Bus |
Vertikale Auflösung: | 10-bit |
Dokumente und Downloads
Beschreibung
RTB2K-COM4 | Oszilloskop-Bundle inkl. Oszilloskop RTB2004, MSO, 4+16-Kanal, 300 MHz & APP-Bundle RTB-PK1 (1333.1005P99)
Investieren Sie schon heute in die Messanforderungen von morgen – sichern Sie sich das Komplettpaket von Rohde & Schwarz, ohne Optionen und Keycodes nachkaufen zu müssen, zum konkurrenzlos günstigen Paketpreis.

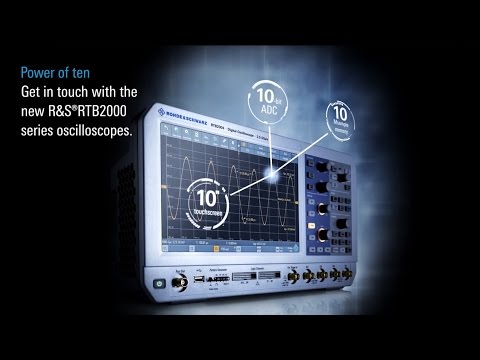

Das Oszilloskop der RTB2000-Serie von Rohde & Schwarz bietet eine 10 Bit Analog-Digital-Wandlung, 10 MSample Speichertiefe und eine Touchscreen-Displaydiagonale von 10,1 Zoll und ist so mit dem einfachen Bedienungskonzept das perfekte Werkzeug für Universitäten, Schulen, Labors und für die Entwicklungsingenieure während des Designprozesses und in der Produktion im Prüffeld sowie im Service.
Das große Touchscreen-Display mit einer Diagonale von 25,6 cm bietet eine Auflösung von 1280 x 800 Punkte und ist damit eines der besten in dieser Oszilloskopklasse. Ausgestattet mit der Touch-Funktion kann beliebig zwischen Menüs umgeschaltet oder die Skalierung eingestellt, gezoomt oder es können Kurvenformen auf dem Display verschoben werden.
Die 10 Bit Analog-Digital-Wandlung führt zu einer vierfachen Verbesserung der Signaldarstellung verglichen mit einem 8-Bit-Oszilloskop. Die Signale werden wesentlich schärfer dargestellt und feine Signaldetails sind erkennbar.
10 MSample Speichertiefe sind pro Kanal verfügbar. Wird der Interleave-Modus eingeschaltet, sind es sogar 20 MSample, was zu einem doppelten Signal-Beobachtungszeitraum führt. Insgesamt ist dies ca. das 10fache von dem, was konventionelle auf dem Markte befindliche Oszilloskope dieser Preisklasse bieten.
Aber nicht nur dieses zeichnet die Oszilloskope der R&S RTB2000-Familie aus. Es sind weitere Funktionen integriert/optional wie ein Logikanalysator, Protokollanalysator ein Funktionsgenerator, ein Bitmustergenerator und ein Digitalvoltmeter. Ferner sind spezielle Modi zur Frequenzanalyse, Maskentest und zur Datenerfassung langer Messsequenzen integriert, wodurch sich eine Fehlersuche in elektronischen Systemen vereinfacht.
Mit einer Abtastrate von 2,5 GS/s und einer Speichertiefe von bis zu 20 MS ist das Oszilloskop RTB2000 von Rohde & Schwarz eines der Besten auf dem Markt. Mit einer Signalerfassungsrate von 50.000 Kurvenformen/s lassen sich Signalfehler schnell und sicher auffinden. Die integrierten Standard-Werkzeuge wie QuickMeas, Maskentest, FFT (Fast Fourier Transformation), Mathematikfunktionen, Cursorfunktionen und automatische Messungen incl. Statistik ermöglichen effektive Messungen und führen schnell zu einem Ergebnis.
Dieses Oszilloskop erfüllt die immer wieder gestellte Nachfrage nach der Investitionssicherheit und nach einem attraktiven Preis.
Dieses Komplettpaket verfügt über folgende Optionen:
- RTB-B1 Ugrade auf 16 Kanal MSO, max. 300 MHz, 2,5GSa/s
- RTB-B243 Bandbreiten Upgrade auf 300 MHz
- RTB-B6 Upgrade 25MHz Arbiträr Generator

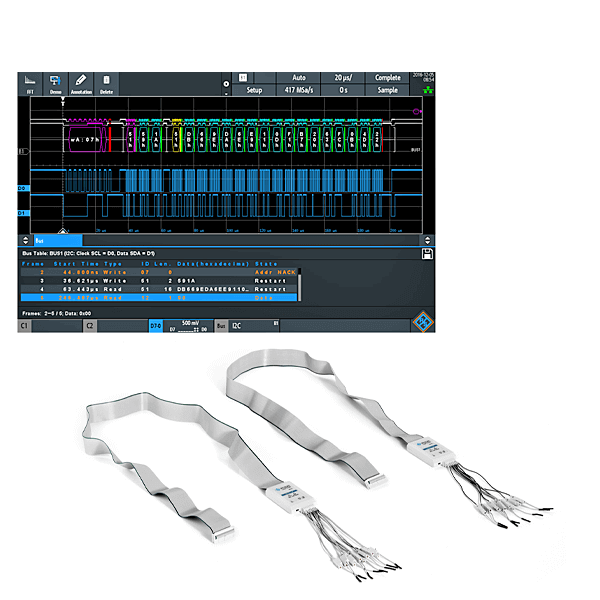

- RTB-K1 I²C und SPI Bus Dekodierung und Triggerung
- RTB-K2 UART/RS-232/RS-422/RS-485 Dekodierung, Triggerung
- RTB-K3 CAN und LIN Dekodierung und Triggerung
- RTB-K15 History und Segmentierbarer Speicher
- RTB-K36 Frequency Response Analysis (Bode Plot)
Aktionspreise sind nicht mit weiteren Aktionen, Sonderpreisen oder Rabatten kombinierbar. Bitte fragen Sie eventuelle Firmenkonditionen explizit an. Unser Angebot richtet sich an Geschäftskunden, daher verstehen sich alle Preise zzgl. MwSt. und zzgl. Versandkosten.
Lieferumfang
-
Lieferumfang mit 1 Tastkopf pro Kanal, 2 Logikprobes RT-ZL03 und Netzkabel
Dieses Komplettpaket verfügt über folgende Optionen:
- RTB-B1 Ugrade auf 16 Kanal MSO, max. 300 MHz, 2,5GSa/s
- RTB-B243 Bandbreiten Upgrade auf 300 MHz
- RTB-B6 Upgrade 25MHz Arbiträr Generator
- RTB-K1 I²C und SPI Bus Dekodierung und Triggerung
- RTB-K2 UART/RS-232/RS-422/RS-485 Dekodierung, Triggerung
- RTB-K3 CAN und LIN Dekodierung und Triggerung
- RTB-K15 History und Segmentierbarer Speicher
- RTB-K36 Frequency Response Analysis (Bode Plot)
