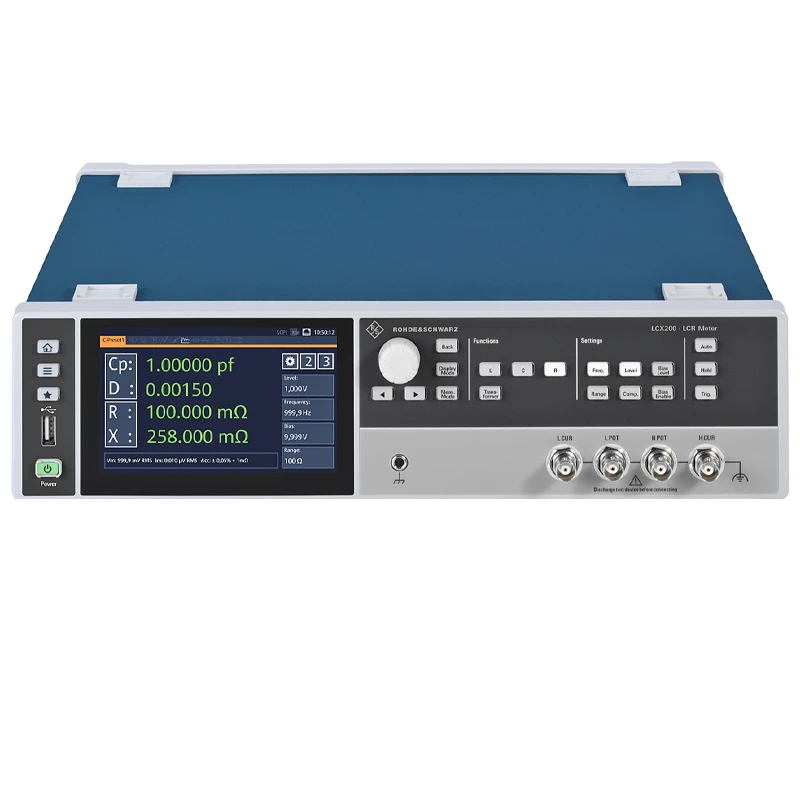

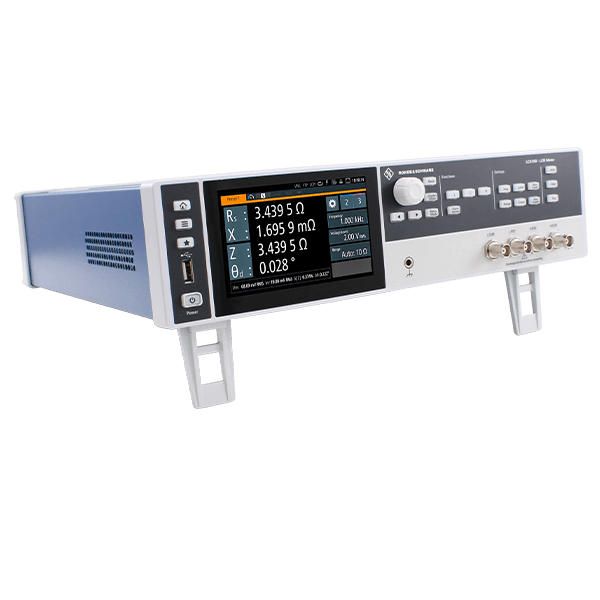

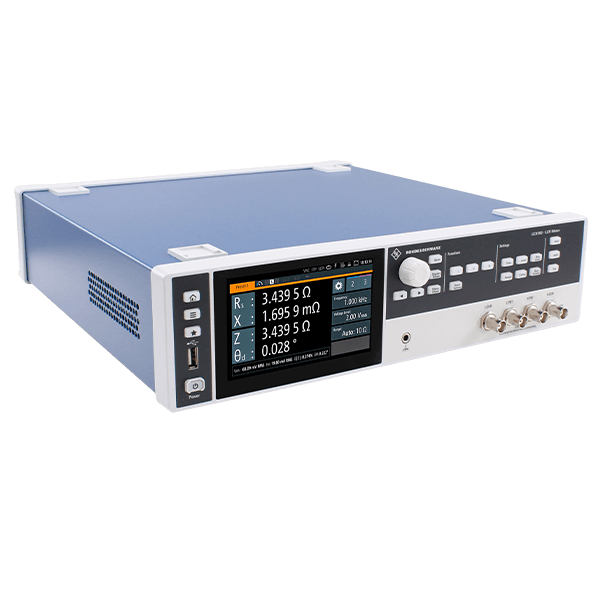

Rohde&Schwarz LCX100 | LCR-Meter, DC, 4 Hz - 300 kHz, 0,05 % Genauigkeit, LAN, USB, optional GPIB (3629.8856.02)

Name: LCX100 | LCR-Meter, DC, 4 Hz - 300 kHz, 0,05 % Genauigkeit, LAN, USB, optional GPIB (3629.8856.02)
Brand: Rohde&Schwarz
SKU: 3629.8856.02
Price: 3260.0 EUR
Availability: InStock

Herstellernummer: 3629.8856.02

2 auf Lager. Versandfertig in 1 Arbeitstag

3.260,00 €

zzgl. MwSt. 3.879,40 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Rohde & Schwarz LCX100 | LCR-Meter, DC, 4 Hz - 300 kHz, 0,05 % Genauigkeit, LAN, USB, optional GPIB (3629.8856.02).

Frequenzbereich: LCX100 DC, 4 Hz - 300 kHz
Frequenzauflösung: 4 Hz bis < 1 kHz: 0,1 Hz || 1 kHz bis < 10 kHz: 1 Hz || 10 kHz bis < 100 kHz: 10 Hz || 100 kHz bis < 1 MHz: 100 Hz || 1 MHz bis 10 MHz: 1 kHz
Frequenzgenauigkeit: ±100 ppm
Testsignal-Spannung: 10 mV bis 10 V
DC-Bias-Spannung (intern): 0 V bis +10 V
DC-Bias-Strom (intern): 0 mA bis 200 mA
Externe DC-Bias-Spannung, Eingang: 0 V bis +40 V
Quellenimpedanz: 100 Ω, 10 Ω
Messbereich: 100 mΩ bis 100 MΩ

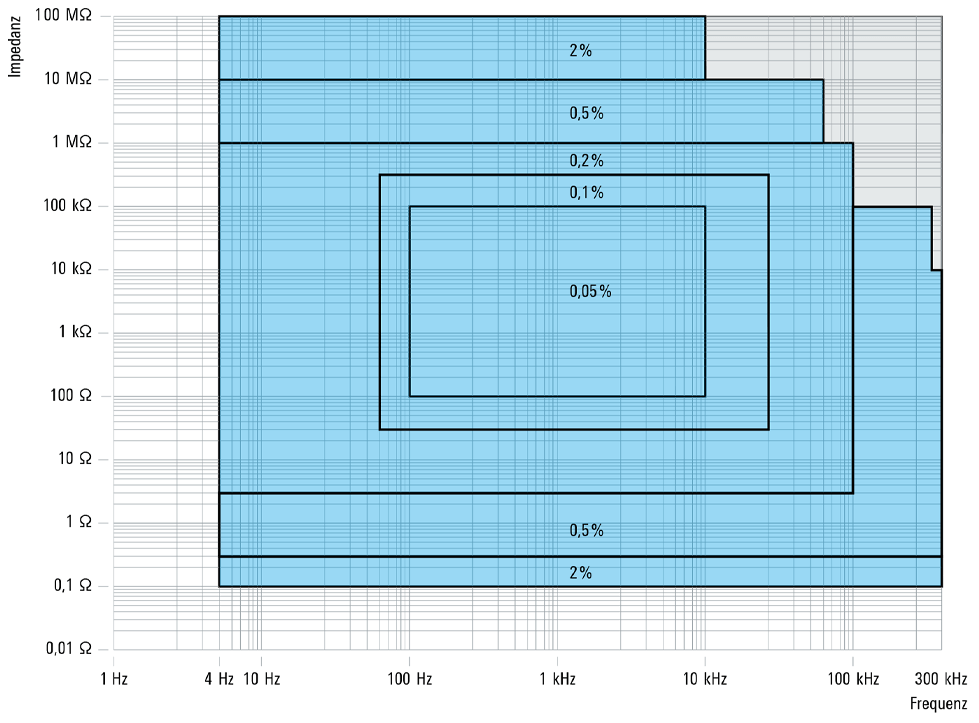

Grundgenauigkeit für Impedanzmessungen: 0,05 %
Display: 5“ kapazitives Touchscreen-Display, 800 × 480 Pixel
Anschlüsse: 4 x BNC
Schnittstellen: USB-TMC, USB-CDC (virtual COM), LAN, IEEE-488 (GPIB) (optional)
Abmessungen (B x H x T): 362 mm x 99 mm x 357 mm
Gewicht: 2,7 kg

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	357 x 362 x 99
Artikelnummer:	3629.8856.02
Auflösung:	5-Digits
Besonderheiten:	Datenaufzeichnung (Logging), Sweep Funktion, grafischer Touchscreen
DC Bias:	intern: 0 V - 10 V / extern: 0 V - 40 V
Darstellbare Messparameter:	Cp, Cs, Lp, Ls, Rs, Rp
Garantie (Jahre):	3
Genauigkeit:	0,05 %
Gewicht (kg):	2.7
Handlerinterface:	Ja
Kompensationsfunktionen:	Ja
Listsweep:	Ja
Messfunktionen:	D, Q, G, R, X, Z, Y, θ, B, M, N
Modell:	LCX100
Schnittstellen:	USB, LAN, GPIB
Testadapter:	Ja (Axial, Radial, SMD)
Testlimits:	Ja
max. Frequenzbereich (MHz):	0.3
min. Frequenzbereich (Hz):	4

Beschreibung

LCX100 | LCR-Meter, DC, 4 Hz - 300 kHz, 0,05 % Genauigkeit, LAN, USB, optional GPIB (3629.8856.02)

Die universellen LCR Meter der Rohde & Schwarz LCX Serie sind vielseitig einsetzbar und messen äußerst genau und schnell. Daher sind sie perfekt für anspruchsvolle Anwendungen in Forschung, Entwicklung und Produktion geeignet. Mit zwei Gerätemodellen und verschiedenen Optionsmöglichkeiten werden Anwendungen bis zu 10 MHz Messfrequenz abgedeckt. Interne und externe Bias-Funktionen, umfassende Analysemöglichkeiten und vielseitige Testadapter runden das breite Einsatzspektrum ab.

Das R&S LCX100 LCR-Meter deckt den Frequenzbereich von 4 Hz bis 300 kHz ab. Das R&S LCX200 hingegen bietet eine obere Grenzfrequenz von 500 kHz und ist, falls erforderlich, mittels Softwareoptionen auf 1 MHz (Option LCX-K201, Art.-Nr.: 3630.1880.03) oder 10 MHz (Option LCX-K210, Art.-Nr.: 3630.1900.03) erweiterbar. Alle Geräte führen auch Gleichstrommessungen durch. Intern erzeugte Spannungen von bis zu 10 V decken die meisten Anwendungen ab. Optional können extern Bias-Spannungen von bis zu 40 V angelegt werden.

Mit der schnellen Logging-Funktion werden alle Messwerte bis zu zehnmal pro Sekunde aufgezeichnet. Die Daten können auf einem externen USB-Stick gespeichert oder über USB oder LAN an einen externen PC übertragen werden. Bei einer Datenrate von bis zu 10 sample/s stehen die Messwerte alle 100 ms zur Verfügung.

Dynamische Impedanzmessungen sind mit der erweiterten Analysefunktion (Option LCX-K106, Art.-Nr.: 3630.1922.03) durchführbar. Bei diesen Sweep- Messungen werden die Impedanzwerte bei einer Reihe von Frequenzwerten oder anderen Parametern ermittelt.

Über die digitalen Ein/Ausgänge triggern und steuern Sie Messungen. Die Binning-Funktion (Option LCX-K107, Art.-Nr.: 3660.7741.03) erlaubt es, die gemessenen Bauelemente entsprechend ihrer Werte in bis zu acht Kategorien / Toleranzbereiche zu sortieren.

Der großflächige, kapazitive Touchscreen ist das zentrale Element für die moderne und intuitive Bedienung der Geräte. Die Messergebnisse können dabei auch grafisch auf dem hochauflösenden Display dargestellt werden.

Die Fernsteuerbarkeit und der Rackeinbau prädestinieren das R&S LCX für den Systemeinsatz.
