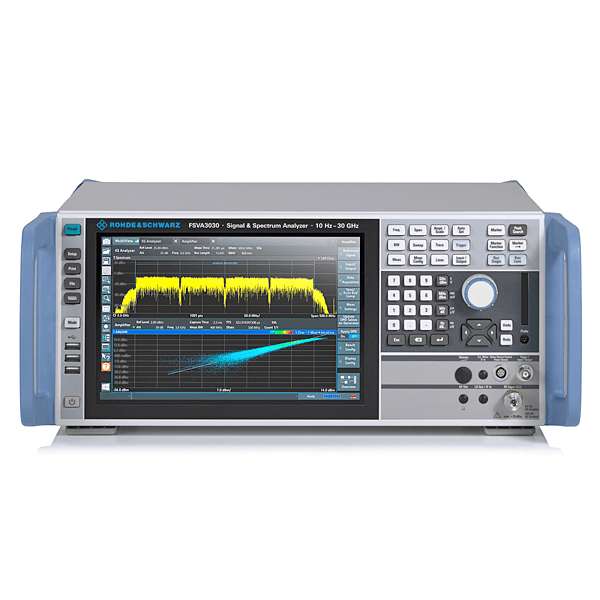

Rohde&Schwarz FSVA3004 | Signal- und Spektrumanalysator, FSVA3000 Serie, 10 Hz bis 4 GHz, RBW 1 Hz bis 10 MHz, -120 dBc/Hz (1330.5000.05)

Name: FSVA3004 | Signal- und Spektrumanalysator, FSVA3000 Serie, 10 Hz bis 4 GHz, RBW 1 Hz bis 10 MHz, -120 dBc/Hz (1330.5000.05)
Brand: Rohde&Schwarz
SKU: 1330.5000.05
Availability: OutOfStock

Herstellernummer: 1330.5000.05

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Rohde & Schwarz FSVA3004 | Signal- und Spektrumanalysator, Frequenzbereich 10 Hz bis 4 GHz, Analysebandbreite bis 400 MHz, optional 10 Gbit/s LAN (1330.5000.05).

Frequenzbereich: 10 Hz bis 4 GHz
Auflösebandbreite (-3 dB): 1 Hz bis 10 MHz
Analysebandbreite: 28 MHz (Standard), optional: 40, 200, 400 MHz
SSB-Phasenrauschen: -120 dBc (1 Hz) bei 10 kHz Offset (1 GHz Trägerabstand)
TOI (Third-Order Intercept): 20 dBm (typ.) bei 1 GHz
DANL: -153 dBm (typ.) bei 1 GHz, -167 dBm (typ.) bei 1 GHz mit PreAmp on (optional)
Messanwendung für analoge und digitale Signalanalyse inkl. 5G NR
Maximale Eingangsleistung: 30 dBm
Markerauflösung: 1 Hz

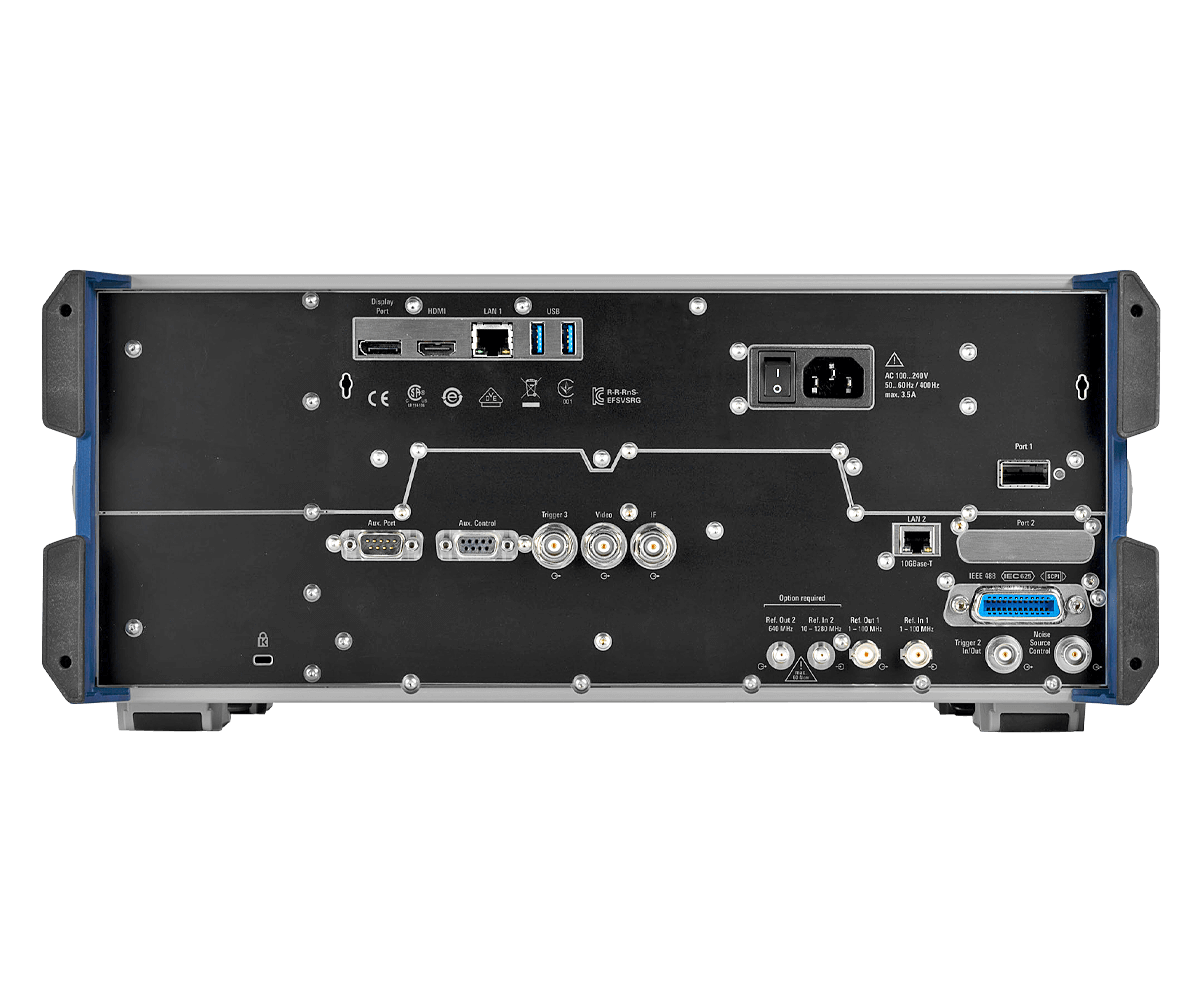

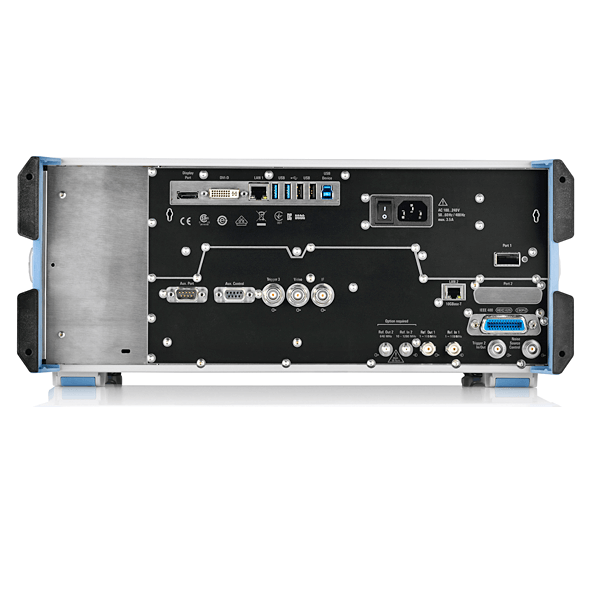

Schnittstellen: 5x USB 2.0 Typ A, 2x USB 3.0 Typ A, 2x Referenzeingang/-ausgang, externer Trigger, LAN 10/100/1000BASE-T, DVI für externen Monitor, optional: GPIB, 10 Gbit/s LAN, USB 3.0 Typ B, Display Port für externen Monitor
Stromversorgung: 100 bis 240 V AC, 50/60 und 400 Hz
Maße: B 462 × H 197 x T 417 mm
Gewicht: 12,2 kg

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	417 x 462 x 197
Amplitudenbereich:	-162 dBm - +30 dBm
Analysebandbreite (MHz):	400
Artikelnummer:	1330.5000.05
Aufloesebandbreite:	0,01 Hz
Besonderheiten:	Optional: Externer Generator als Trackinggenerator, 400 MHz Analysebandbreite (Standard 28 MHz)
Bildschirmgröße:	25,6 cm
Bildschirmtyp:	1280 x 800, TFT LCD
DANL Displayed Average Noise:	-162 dBm
Demodulationen:	Optional: AM, FM
Detektoren:	RMS, max. peak, min. peak, auto peak (normal), sample, average, RMS-average, CISPR-average
Dynamik:	192 dB
Filterbandbreiten:	1 Hz - 10 MHz in 1/2/3/5 Sequenz, zusätzlich 6 Mhz und 8 MHz, CISPR 200 Hz, 9 kHz, 120 kHz Optional: 1 MHz
Frequenzstabilität:	1 ppm
Garantie (Jahre):	1
Gewicht (kg):	12.2
Messfunktionen:	Optional: ACPR, W-LAN, Analoge Modulationsanalyse für AM/FM/PM, Verstärkermessungen, Frequenzgangmessungen, Phasenrauschmessungen, Transientenmessungen EMI-Messungen, Multi-Modulationsanalyse u.v.m.
Modell:	FSVA3004
SSB-Phasenrauschen:	-120 dBc/Hz @ 1 GHz (10 kHz carrier offset) Optional: B710 -127 dBc/Hz
Schnittstellen:	USB, LAN, Trigger in, Ref out, Ref in, DVI Optional: GPIB, HDMI
Sweep:	linear, logarithmisch
Tracking-Generator:	Optional
max. Frequenzbereich (GHz):	4
min. Frequenzbereich (kHz):	0.002

Beschreibung

FSVA3004 | Signal- und Spektrumanalysator, FSVA3000 Serie, 10 Hz bis 4 GHz, RBW 1 Hz bis 10 MHz, -120 dBc/Hz (1330.5000.05)

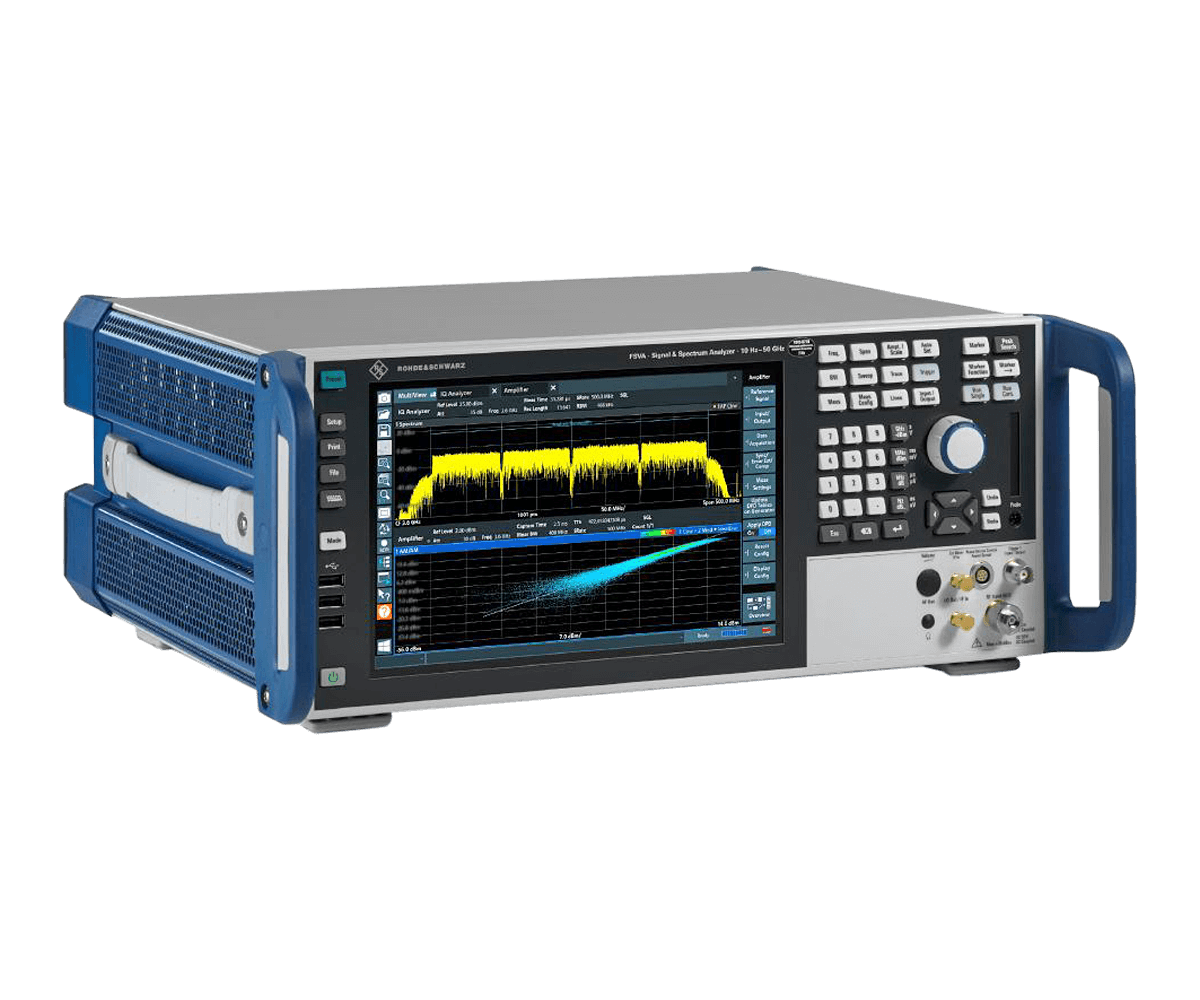

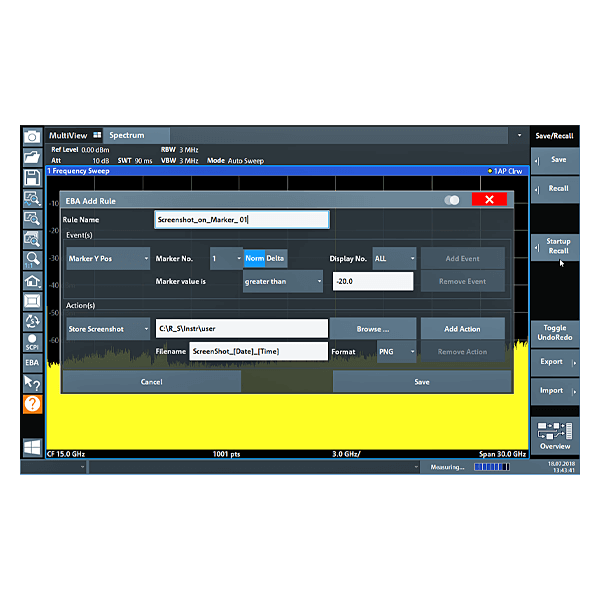

Bis zu 400 MHz Analyse-Bandbreite, geringes Phasenrauschen von nur -120 dBc/Hz und ein hoher Dynamikbereich: Der Signal- und Spektrum-Analysator FSVA3004 kommt für anspruchsvollste Messanwendungen in der Mobilfunk-Branche, in der Komponentenindustrie, in der Luftfahrt sowie für Service- und Wartungsaufgaben im A&D-Markt zum Einsatz. Via Multitouch-Display mit grafischer Benutzeroberfläche können die HF-Parameter intuitiv angepasst werden; die Auto-Set-Funktion unterstützt Sie bei der automatischen Einstellung der wichtigsten Settings für Frequenz, Pegel usw. Der SCPI-Recorder vereinfacht die Testprogramm-Entwicklung, und ereignisbasierte Aktionen helfen beim Debuggen seltener Signalerscheinungen eines DUT.

Für 5G und andere Funkstandards:

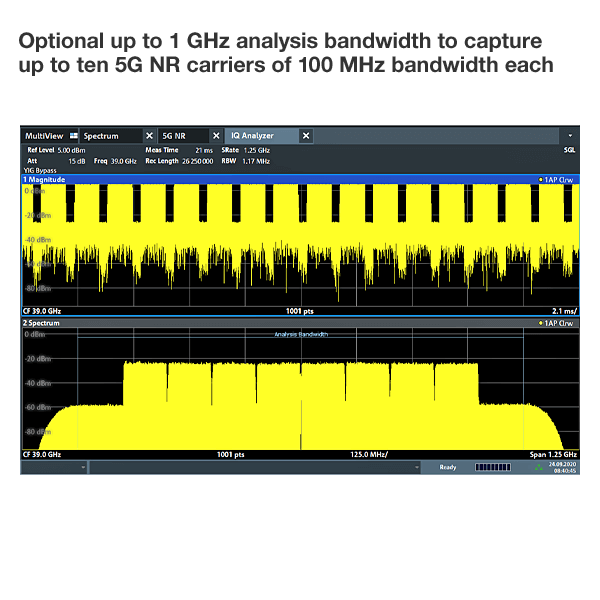

Der Spektrum-Analysator FSVA3004 eignet sich optimal für die Analyse von Wireless-Funkstandards wie 3GPP 5G NR, NB-IoT, GSM/EDGE, WLAN 802.11, LTE, WCDMA uvm. in der Forschung und Entwicklung, in der Produktion, bei Systemtests oder während der Designverifizierung. Dank der sehr großen Analyse-Bandbreite von 400 MHz können vier benachbarte 5G-NR-Träger parallel erfasst werden. Spezielle Optionen für die 5G-Signalanalyse erzielen EMV-Werte von weniger als 1 % für einen 100 MHz breiten Träger (bei 28 GHz).

Hohe Messgeschwindigkeit für die Produktion:

Der Signal- und Spektrumanalysator FSVA3004 wurde für Hochgeschwindigkeitsanwendungen in automatisierten Testsystemen konzipiert und kommt für die schnelle Spektralmessung und Signaldemodulation in der Fertigung von elektronischen Komponenten, Modulen und Geräten zum Einsatz. Eine optionale Quad-Core-CPU beschleunigt die Signaldemodulation; ein internes PCIe-3.0-Bussystem ermöglicht hierbei die ultraschnelle Übertragung der Messdaten. In cloudbasierten Testsystemen ermöglicht die optionale LAN-Schnittstelle mit 10 Gbit/s den schnellen Transfer von I/Q-Daten zur Netzwerkseite.

Lieferumfang

Signal- und Spektrumanalysator FSVA3004
1x Adapter FSVA3030, 3,5 mm (female / female)
1x Adapter FSVA3044, 2,92 mm, (female / female)
Schnellstart-Handbuch
Netzkabel
