Rohde&Schwarz FSV3004 | Signal- und Spektrumanalysator, FSV3000 Serie, 10 Hz bis 4 GHz, RBW 1 Hz bis 10 MHz (1330.5000.04)

Name: FSV3004 | Signal- und Spektrumanalysator, FSV3000 Serie, 10 Hz bis 4 GHz, RBW 1 Hz bis 10 MHz (1330.5000.04)
Brand: Rohde&Schwarz
SKU: 1330.5000.04
Availability: OutOfStock

Herstellernummer: 1330.5000.04

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Rohde & Schwarz FSV3004 | Signal- und Spektrumanalysator, Frequenzbereich 10 Hz bis 4 GHz, RBW 1 Hz bis 10 MHz, Analysebandbreite bis 200 MHz (1330.5000.04).

Frequenzbereich: 10 Hz bis 4 GHz
Auflösebandbreite (-3 dB): 1 Hz bis 10 MHz
Analysebandbreite: 28 MHz (Standard) bis 200 MHz (Option)
SSB-Phasenrauschen: -107 dBc (1 Hz) bei 10 kHz Offset (1 GHz)
TOI (Third-Order Intercept): 18 dBm (typ.) bei 1 GHz
DANL: -151 dBm (typ.) bei 1 GHz, -165 dBm (typ.) bei 1 GHz mit PreAmp (optional)
Messanwendung für analoge und digitale Signalanalyse inkl. 5G NR
Maximale Eingangsleistung: 30 dBm
Markerauflösung: 1 Hz

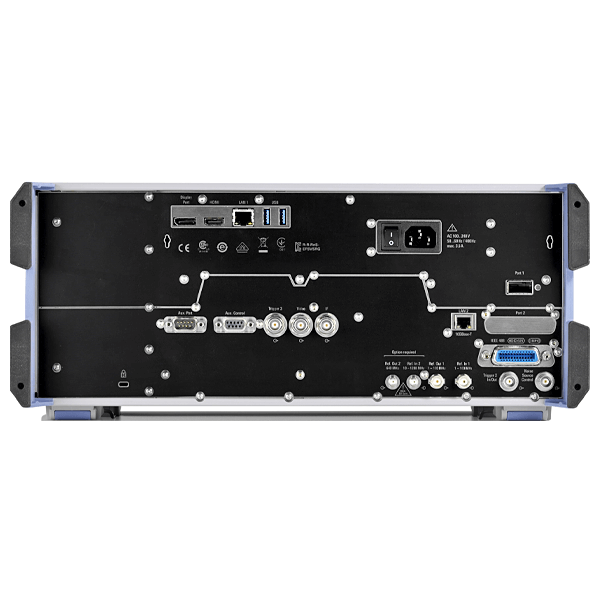

Schnittstellen: 5x USB 2.0 Typ A, 2x USB 3.0 Typ A, 2x Referenzeingang/-ausgang, externer Trigger, LAN 10/100/1000BASE-T, DVI für externen Monitor, optional: GPIB, 10 Gbit/s LAN, USB 3.0 Typ B, Display Port für externen Monitor
Stromversorgung: 100 bis 240 V AC, 50/60 und 400 Hz
Maße: B 462 × H 197 x T 417 mm
Gewicht: 12,2 kg
Gewährleistung: 3 Jahre

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	417 x 462 x 197
Amplitudenbereich:	-162 dBm - +30 dBm
Analysebandbreite (MHz):	200
Artikelnummer:	1330.5000.04
Aufloesebandbreite:	0,01 Hz
Besonderheiten:	Optional: Externer Generator als Trackinggenerator, 200 MHz Analysebandbreite (Standard 28 MHz)
Bildschirmgröße:	25,6 cm
Bildschirmtyp:	1280 x 800, TFT LCD
DANL Displayed Average Noise:	-162 dBm
Demodulationen:	Optional: AM, FM
Detektoren:	RMS, max. peak, min. peak, auto peak (normal), sample, average, RMS-average, CISPR-average
Dynamik:	192 dB
Filterbandbreiten:	1 Hz - 10 MHz in 1/2/3/5 Sequenz, zusätzlich 6 Mhz und 8 MHz, CISPR 200 Hz, 9 kHz, 120 kHz Optional: 1 MHz
Frequenzstabilität:	1 ppm
Garantie (Jahre):	3
Gewicht (kg):	12.2
Messfunktionen:	Optional: ACPR, W-LAN, Analoge Modulationsanalyse für AM/FM/PM, Verstärkermessungen, Frequenzgangmessungen, Phasenrauschmessungen, Transientenmessungen EMI-Messungen, Multi-Modulationsanalyse u.v.m.
Modell:	FSV3004
SSB-Phasenrauschen:	-107 dBc/Hz @ 1 GHz (10 kHz carrier offset)
Schnittstellen:	USB, LAN, Trigger in, Ref out, Ref in, DVI Optional: GPIB, HDMI
Sweep:	linear, logarithmisch
Tracking-Generator:	Optional
max. Frequenzbereich (GHz):	4
min. Frequenzbereich (kHz):	0.01

Beschreibung

FSV3004 | Signal- und Spektrumanalysator, FSV3000 Serie, 10 Hz bis 4 GHz, RBW 1 Hz bis 10 MHz (1330.5000.04)

Für die anspruchsvolle und schnelle Signalanalyse im Labor und in der Produktion: Mit dem Signal- und Spektrumanalysator FSV3004 lassen sich selbst komplexe Messanwendungen schnell und einfach konfigurieren, sodass Ihnen die Messergebnisse in kürzester Zeit vorliegen. Via Multitouch-Display mit grafischer Benutzeroberfläche können die HF-Parameter intuitiv angepasst werden; die Auto-Set-Funktion unterstützt Sie bei der automatischen Einstellung der wichtigsten Settings für Frequenz, Pegel usw. Der SCPI-Recorder vereinfacht die Testprogramm-Entwicklung, und ereignisbasierte Aktionen helfen beim Debuggen seltener Signalerscheinungen eines DUT.

Für 5G und andere Funkstandards:

Der Spektrum-Analysator FSV3004 eignet sich optimal für die Analyse von Wireless-Funkstandards wie 5G NR, NB-IoT, GSM/EDGE, WLAN 802.11, LTE usw. in der Forschung und Entwicklung, in der Produktion, bei Systemtests oder während der Designverifizierung. Dank der großen Analyse-Bandbreite von 200 MHz (Option) können zwei benachbarte 5G-NR-Träger parallel erfasst werden. Spezielle Optionen für die 5G-Signalanalyse erreichen EMV-Werte von weniger als 1 % für einen 100 MHz breiten Träger (bei 28 GHz).

Hohe Messgeschwindigkeit für die Produktion:

Der Signal- und Spektrumanalysator FSV3004 wurde für Hochgeschwindigkeitsanwendungen in automatisierten Testsystemen konzipiert und kommt für die schnelle Spektralmessung und Signaldemodulation in der Fertigung von elektronischen Komponenten, Modulen und Geräten zum Einsatz. In cloudbasierten Testsystemen ermöglicht die optionale LAN-Schnittstelle mit 10 Gbit/s den schnellen Datentransfer von I/Q-Daten zur Netzwerkseite.

Lieferumfang

Signal- und Spektrumanalysator FSV3004
1x Adapter FSV3030, 3,5 mm (female / female)
1x Adapter FSV3044, 2,92 mm, (female / female)
Schnellstart-Handbuch
Netzkabel
