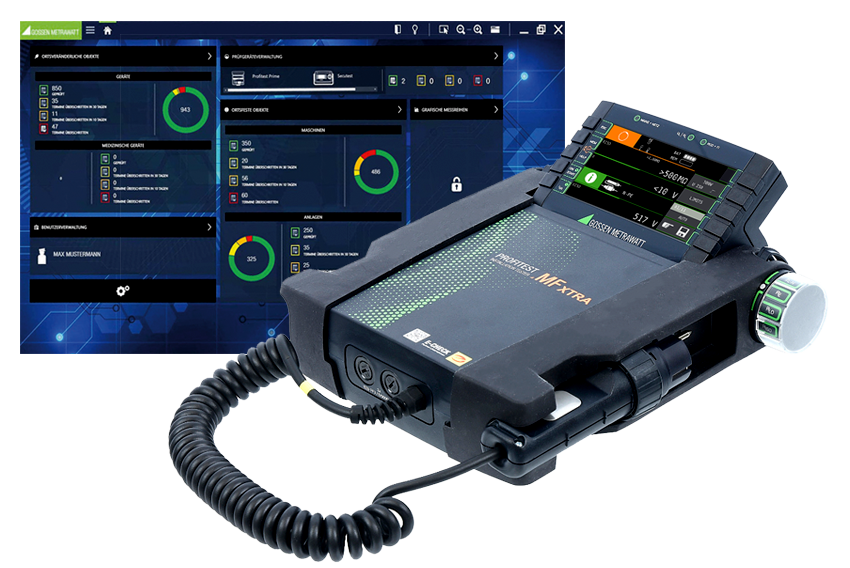

Installationstester der PROFITEST MF-Serie von Gossen Metrawatt.
Prüfung elektrischer Installationen und Anlagen.
Der Installationstester PROFITEST MF hilft Ihnen, mit vorkonfigurierten oder selbst programmierbaren Mess- und Prüfsequenzen, schnell und einfach die Wirksamkeit der Schutzmaßnahmen an ortsfesten elektrischen Installationen sicherzustellen, etwa nach Inbetriebnahme, Reparatur, Erweiterung oder anlässlich einer Wiederholungsprüfung. Natürlich entsprechend den Standards E-CHECK / DIN VDE 0100–600 / VDE 0413 / VDE 0105–100.
Sicherheit trifft auf Komfort.
Mit dem PROFITEST MF müssen Sie bei der Bedienung keine Kompromisse eingehen. Über das hochauflösende Schwenk-Display mit großem Kontrast werden Ihre Eingaben dank der hohen Reaktionsgeschwindigkeit des Gerätes blitzschnell angezeigt. Durch den seitlichen Drehschalter und die sensitiven Druckpunkte der Softkeys bietet der PROFITEST MF zudem ein innovatives Bedienkonzept. Natürlich werden auch externe Geräte, wie z.B. Keyboard, Scanner oder RFID-Reader unterstützt.
Die Durchführung der Messungen ist dank der nutzerorientierten Bedienkomforts genauso komfortabel wie einfach. Die gesamte Benutzerführung ist an der Praxisnutzung ausgerichtet, um Ihnen Ihre Prüfungen zu erleichtern. Etwa durch automatische Grenzwertberechnung bei RLO-Messungen oder automatisches Weiterschalten der Prüfabfolgen bei einer ISO-Messung. Nach dieser werden Kapazitäten übrigens automatisch entladen um Restspannungen zu vermeiden.
Natürlich bietet der PROFITEST MF Prüfsequenzen für alle relevanten Anwendungen und sein Speicherkonzept hat Platz für bis zu 50.000 Datensätze. Durch die Anpassung mit der IZYTRONIQ Software und der Möglichkeit zur Funktionserweiterung durch Updates ist das Gerät nicht nur unglaublich anpassbar, sondern auch zukunftssicher.
PROFITEST MF TECH
(M535K)
- Prüfen von Fehlerstromschutzeinrichtungen
- Auslöseprüfung mit Nennfehlerstrom, Messung der Auslösezeit
- Prüfen von Anlagen bzw. RCD-Schutzschaltern
- Simulation der Betriebszustände von Elektrofahrzeugen an E-Ladestationen
- Erstellung von Prüfsequenzen (IZYTRONIQ)
PROFITEST MF XTRA
(M535H)
- Prüfen von Fehlerstromschutzeinrichtungen
- Auslöseprüfung mit Nennfehlerstrom, Messung der Auslösezeit
- Prüfen von Anlagen bzw. RCD-Schutzschaltern
- Simulation der Betriebszustände von Elektrofahrzeugen an E-Ladestationen
- Erstellung von Prüfsequenzen (IZYTRONIQ)
- Intelligente Rampe
- Prüfen von Isolationsüberwachungsgeräten (IMDs)
- Prüfen von Differenzstrom-Überwachungsgeräten (RCMs)
Anwendungsbeispiele.
Automatische Prüfsequenzen
Wiederkehrende Abfolgen von Prüfungen mit anschließender Protokollierung (unter Anderem Vorschrift bei Normprüfungen) können im PROFITEST MF als Prüfsequenzen zusammengestellt werden. Bis zu 200 Einzelschritte werden hier nacheinander vollautomatisch abgearbeitet. Die Sequenzen werden mithilfe des IZYTRONIQ Programms bequem am PC erstellt und an das Prüfgerät übertragen.
Überprüfung der Betriebszustände eines Elektrofahrzeugs an E-Ladesäulen (IEC 61851-1)
Mithilfe eines Adapters (siehe unten) kann man mit dem PROFITEST MF den Betriebszustand eines Elektrofahrzeugs an E-Ladesäulen nach IEC 61851-1 prüfen. Der Adapter dient hierfür als Simulation der unterschiedlichen Betriebszustände eines fiktiven Elektrofahrzeuges, welches an der Ladestation angeschlossen ist.
Prüfen von Isolationsüberwachungsgeräten/IMDs (PROFITEST MF Xtra)
Mit dieser Sonderfunktion können Isolationswächter überprüft werden. Diese werden in Stromversorgungen eingesetzt, bei denen ein einpoliger Erdschluss nicht zum Ausfall der Stromversorgung führen darf, z.B.in Operationssälen oder PV-Anlagen. Dazu wird ein konfigurierbarer Isolationswiderstand durch Drücken der START-Taste zwischen eine der zwei Phasen des zu überwachenden IT-Netzes und Erde geschaltet.
Während der Prüfung kann der Widerstand in der Betriebsart manueller Ablauf über Softkey-Tasten verändert oder in der Betriebsart „AUTO“ automatisch von Rmax bis Rmin variiert werden. Sie können das Anzeige- und Ansprechverhalten des IMD dann abschließend bewerten und protokollieren.
Intelligente Rampe(PROFITEST MF Xtra)
Der Nutzen dieser Messfunktion gegenüber den Einzelmessungen liegt in der gleichzeitigen Messung von Abschaltzeit sowie Abschaltstrom durch stufenförmig ansteigenden Prüfstrom. Der RCD muss hierbei nur ein einziges Mal ausgelöst werden. Die intelligente Rampe wird zwischen Stromanfangswert und Stromendwert in zeitliche Abschnitte zu je 300 ms unterteilt.
Hieraus ergibt sich eine Stufung, wobei jede Stufe einem konstanten Prüfstrom entspricht, der maximal 300 ms lang fließt, sofern keine Auslösung stattfindet. Als Ergebnis wird der Auslösestrom als auch die Auslösezeit gemessen und angezeigt.
Zubehör für die E-Mobilität.
Die zunehmende Zahl von Elektrofahrzeugen stellt auch neue Anforderungen an das historisch gewachsene Stromversorgungsnetz und die Ladeinfrastruktur dar. Mit dem PROFITEST MF in Verbindung mit einem Adapter kann der Betriebszustand eines Elektrofahrzeugs an E-Ladesäulen nach IEC 61851-1 geprüft werden.

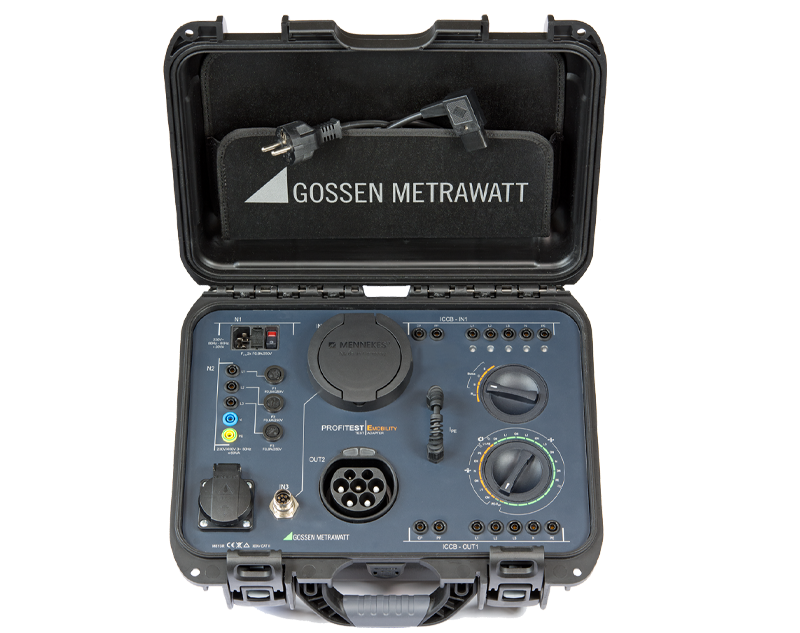

PROFITEST EMOBILITY (M513R)
Adapter zur normgerechten Prüfung von 1-/3-phasigen Ladekabeln Mode 2 und 3 durch Simulation von Fehlerfällen.
- Prüfen von Fehlerstromschutzeinrichtungen
- Auslöseprüfung mit Nennfehlerstrom, Messung der Auslösezeit
- Prüfen von Anlagen bzw. RCD-Schutzschaltern
- Simulation der Betriebszustände von Elektrofahrzeugen an E-Ladestationen
- Erstellung von Prüfsequenzen (IZYTRONIQ)
METRALINE PRO-TYP EM I (Z525F)
1- / 3-phasiger Prüfadapter mit Stecker Typ 2 für E-Ladepunkte.
- Fahrzeugsimulation (CP): Fahrzeugzustände A bis E
- Kabelsimulation (PP) für Ladekabel mit 13, 20, 32 und 63 A
- Fehlersimulation: Kurzschluss-Simulation zwischen CP und PE
- Prüfen von E-Ladestationen mit fest angeschlossenem Ladekabel durch verlängerten CP-Prüfstift

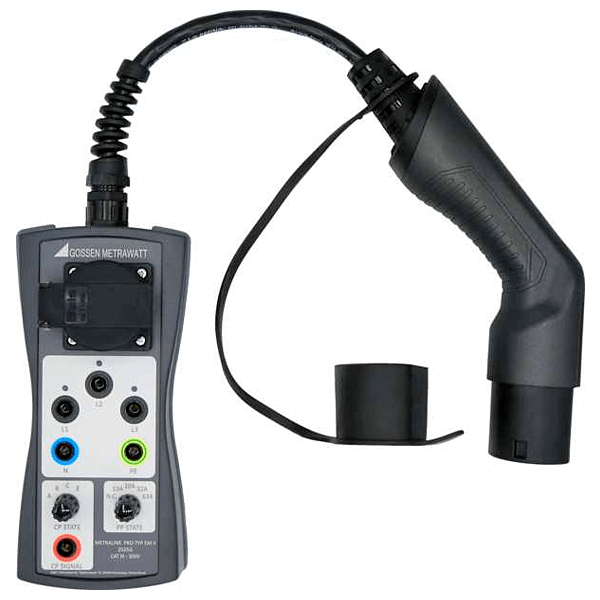

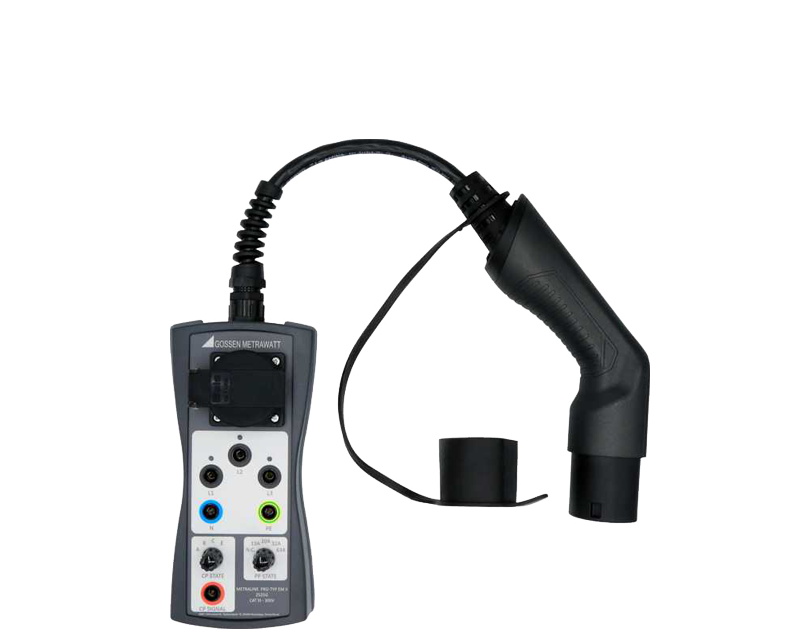

METRALINE PRO-TYP EM II (Z525G)
1- / 3-phasiger Prüfadapter mit Stecker Typ 2 für E-Ladepunkte.
- Fahrzeugsimulation (CP): Fahrzeugzustände A bis E
- Kabelsimulation (PP) für Ladekabel mit 13, 20, 32 und 63 A
- Fehlersimulation: Kurzschluss-Simulation zwischen CP und PE
- Prüfen von E-Ladestationen mit fest angeschlossenem Ladekabel durch verlängerten CP-Prüfstift
- Mit Schuko-Steckdose
IZYTRONIQ-Datenbank-Software zur vollumfänglichen Verwaltung und Dokumentation des Prüfgeschehens.
Die hier vorgestellten SECUTEST ST Pro Geräte und Bundles beinhalten eine Lizenz der IZYTRONIQ Software (in unterschiedlichen Ausführungen). Mit IZYTRONIQ können Sie komplexe Strukturen und Prüfungen einfach und schnell erfassen. IZYTRONIQ ist eine von Grund auf neu entwickelte Prüfsoftware, mit der sich das gesamte Prüfgeschehen geräteübergreifend abbilden, verwalten und revisionssicher dokumentieren lässt. Damit können Sie erstmalig Mess- und Prüfdaten aus unterschiedlichen Prüfgeräten und Multimetern zu einer Prüfung zusammenfassen und protokollieren.
Einige der Vorteile:
- INTELLIGENT – IZYTRONIQ revolutioniert den Umgang mit Ihrer Prüftechnik
- SICHER – Revisionssichere Prüfdokumentation
- EFFIZIENT – Prüfungen schnell dokumentiert
- EINFACH – Intuitive Bedienung, verständlich und simpel
- FLEXIBEL – Nachträglich erweiterbar
