PMK 893-500-000 | SKID-S Leiterplattenhalter

Herstellernummer: 893-500-000

PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
PMK 893-500-000
Lieferzeit auf Anfrage

725,00 €

zzgl. MwSt. 862,75 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Downloads zum Produkt Fragen zum Produkt
Highlights Dokumente / Downloads Beschreibung Lieferumfang Zubehör

PMK SKID-S | Klemmsystem für Leiterkarten als Positionierhilfe mit einem Klemmbereich von 160 x 160 mm (Innen) für Ihren Labortisch.

  • Maße: 225 x 225 x 100 mm
  • Gewicht: 720 g
  • Klemmbereich: 160 x 160 mm
  • schneller Aufbau
  • freihändiges Testen
  • Löten, Testen & Debuggen
  • Environmental Testing
  • intuitives Klemmsystem
  • Rahmen: Aluminium (kratzfest)
  • Beine: Edelstahl
  • Füße: Gummi (temperaturresistent)
  • Sockel und Gleiter: PTFE

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

Datenblatt
pdf | 1.82 MB

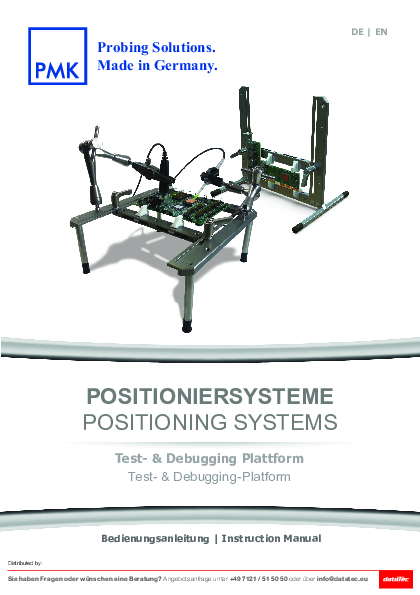

Handbuch
pdf | 4.71 MB

Beschreibung

893-500-000 | SKID-S Leiterplattenhalter

SKID ist eine einzigartige Plattform / Leiterplattenhalter, die den verschiedensten Anforderungen rund um das Löten, Testen und Debuggen gerecht wird. Das System erlaubt einen modularen Aufbau, so dass jeder Benutzer es flexibel an seine Anwendung anpassen kann.

Der Rahmen bietet eine Klemmvorrichtung, die bis zu 160 x 160 mm große Karten aufnehmen kann. Dies entspricht dem Standard Formfaktor 3U. Kleinere Boards können natürlich ebenfalls gespannt werden. Die Abstandshalter - PCBA Spacer - werden so positioniert, dass viele geometrische Formen getestet werden können.

Die Leiterkarte ist nach dem Einspannen ungefähr 10 mm über dem Rahmen fixiert. Dies gewährleistet eine bessere Zugänglichkeit zum Prüfling und erleichtert das Handling. SKID verfügt über 90 mm lange Beine, wodurch es möglich ist den Prüfling simultan von oben und unten zu kontaktieren. Standard M6 Gewinde sind um den Rahmen verteilt zu finden, um Tastköpfe, Lampen, Lupen oder andere Ausrüstung zu montieren.

Die SKID Positionierhilfe lässt sich, abhängig von der Konfiguration, auch für Umweltprüfungen in Klimatestkammern für Temperaturen von -55 bis +150° C einsetzen.

Lieferumfang

  • Rahmen
  • Klemmhebel V2A
  • PCBA Spacer (PTFE)
  • Scheiben für Klemmhebel (PTFE)
  • Sechskantschlüssel
