Pendulum CNT-104S | 4-Kanal Frequenzzähler, 400 MHz, 7 ps Auflösung, optionaler HF Eingang bis 24 GHz

Name: CNT-104S | 4-Kanal Frequenzzähler, 400 MHz, 7 ps Auflösung, optionaler HF Eingang bis 24 GHz
Brand: Pendulum
SKU: CNT-104S
Price: 10447.5 EUR
Availability: OutOfStock

Herstellernummer: CNT-104S

Lieferzeit auf Anfrage

10.447,50 €

zzgl. MwSt. 12.432,52 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt % Unsere Angebote zu diesem Artikel

Pendulum CNT-104S | 4-Kanal Frequenzzähler / Frequency Analyzer, 400 MHz, 7 ps Auflösung, optionaler HF Eingang bis 24 GHz.

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

AC Eingang:	100 VAC - 240 VAC, 50 - 60 Hz (nom.), < 70 W
Abmessungen (L x B x H) (mm):	395 x 210 x 90
Abschwächer:	Trigger Range: x10 / x1
Anzahl Kanäle:	3
Artikelnummer:	CNT-104S
Eingangsimpedanz:	1 MΩ parallel, 40 pF oder 50 Ω
Empfindlichkeit:	15 mVrms: 100 MHz / 25 mVrms: 100 MHz - 200 MHz / 35 mVrms: 250 MHz - 350 MHz
Ereigniszaehlung (Totalize):	170.000
Garantie (Jahre):	3
Gewicht (kg):	3
Messaufloesung (Gate-Zeit):	1,5 ns
Messauflösung:	12 digits/s
Messbereich HF (oder MikroW) (GHz):	24
Messbereich RF (MHz):	400
Messfunktionen:	Frequenz, Periode, Zeitbereich, Phase, Tastverhältnis, Pulsdauer, Anstiegs-Abfallzeit
Messwertstatistik:	aktueller Messwert, Minimum, Maximum, Standardabweichung
Min. Impulsbreite:	7 ps
Modell:	CNT-104S
Schnittstellen:	USB, LAN
Triggerquelle:	Intern, Extern, Bus, Manuel

Beschreibung

CNT-104S | 4-Kanal Frequenzzähler, 400 MHz, 7 ps Auflösung, optionaler HF Eingang bis 24 GHz

Der Pendulum CNT-104S 4-Kanal Frequenzanalysator bietet Ihnen ein revolutionäres Konzept für die leistungsstarke Mehrkanal-Frequenz- und Zeitintervallanalyse. Verfolgen Sie parallel Frequenz, Phase oder Zeit der 4 Eingangskanäle auf dem großen Grafikbildschirm. Der CNT-104S ermöglicht Ihnen lückenlose Messungen, mit einer Zeitauflösung von

Die ultrahohe Single-Shot-Auflösung ermöglicht bessere Einblicke in das zu prüfende Design, schnellere Ergebnisse bei Phasenvergleichen zwischen Taktgebern, eine genauere Kalibrierung und die Erfassung sehr kleiner Zeit-/Phasenänderungen. Verfolgen und vergleichen Sie 4 parallele Signale mit einer Auflösung von 7 ps bei einer Geschwindigkeit von 50 ns zwischen den Abtastungen in jedem Kanal. Auf allen Kanälen wird synchron eine Messung alle 50 ns gemacht. Die Zeitenstempel der einzelnen Kanal-Messungen können bis zu 7 ps variieren. In Bezug auf 50 ns ist das „gleichzeitig/synchron“.

Die lückenlose Null-Totzeit-Zählung ermöglicht Back-to-Back-Messungen ohne Zyklusverlust, selbst bei sehr langen Messungen. Der CNT-104S ist auch ein leistungsstarker Modulation Domain Analyzer (MDA). Dank der hohen Geschwindigkeit von bis zu 20M Samples/Sek für 4 parallele Signale können sehr schnelle Frequenz- oder Phasen/Zeit-Änderungen in Echtzeit erfasst werden.

Der CNT-104S ermöglicht Ihnen Messungen, für die früher viele Geräte erforderlich waren, wie z. B. den Phasenvergleich von 4 Atomuhren, ohne dass ein Schalter erforderlich ist. Und Multi-Stop-Zeitintervall-Messungen (1 Start- und 3 Stop-Ereignisse) für Flugzeitmessungen in der physikalischen Forschung.

Über den großen Farb-Touchscreen mit seinen intuitiven Menüs nehmen Sie alle Einstellungen einfach per Fingerdruck vor. Alternativ lässt sich an das CNT-104S eine Maus anschließen. Oder Sie verwenden die Web-Server-Schnittstelle, um den Frequenzzähler über einen externen PC-Bildschirm zu steuern.

Produktmerkmale:

Frequenzanalysator mit 4 unabhängigen Kanälen bis 400 MHz, plus einem optionalen HF-Eingang von 0,1 bis 24 GHz, der per Softwarelizenz auf 10, 15, 20 oder 24 GHz erweiterbar ist
In einem Gerät: 4 parallele Zähler zur Frequenzmessung von 1 mHz bis 400 MHz; mit ultrahoher Zeitauflösung von
Multi-Stopp Zeitintervall
Lückenlose Null-Totzeit-Frequenz-/Periodenmessungen
Sehr hohe Messgeschwindigkeit: bis zu 20M Messwerte/s für 4 Kanäle ermöglicht Echtzeiterfassung von sehr schnellen Frequenz- und Phasenänderungen für eine Modulation Domain Analyse (MDA)
Schnelle Messdatenübertragung von 170k Messungen/s im Blockmodus
Grafisches Touchscreen-Display für Einstellungen und Anzeige von Werten, Statistiken (numerisch und Verteilungsgrafik), Trend und Modulationsbereich

Zubehör (16 Produkte )

Pendulum CNT-OPT-22-05

19" Rackmount Kit für zwei CNT-9x, CNT-100, GPS-12x, GSG-5/6 oder FDA-300 nebeneinander

Versandfertig in 5 bis 10 Arbeitstagen

263,00 €

Pendulum CNT-OPT-22-90

19" Rackmount Kit für ein CNT-9x, CNT-100, GPS-12x, GSG-5/6 oder FDA-300

Versandfertig in 5 bis 10 Arbeitstagen

195,00 €

Pendulum CNT-OPT-27

Tragetasche

Versandfertig in 5 bis 10 Arbeitstagen

242,00 €

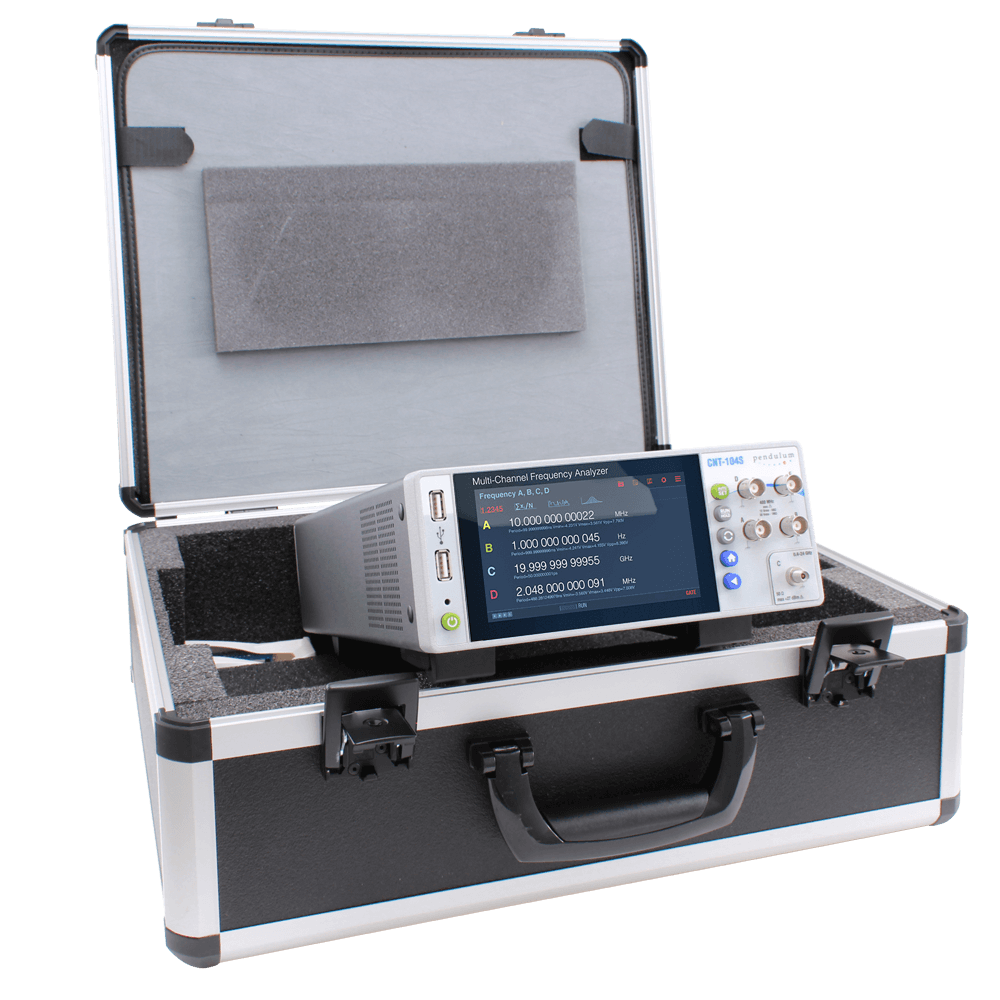

Pendulum CNT-OPT-27H
