Oszilloskope der MSO 2-Serie von Tektronix.
Die Digital-Speicher-Oszilloskope der MSO 2-Serie von Tektronix arbeiten dort, wo Sie es tun. Schaffen Sie mit dem kompakten und tragbaren Oszilloskop mehr Platz in Ihrem Labor, ohne Kompromisse bei der Leistung einzugehen. Das MSO2 ist das ideale Oszilloskop für die Fehlersuche und den Test von elektronischen Geräten, ganz gleich, wo Sie arbeiten.
Vielseitiges Oszilloskop für die tägliche Fehlersuche.
Die Oszilloskope sind dank des Formfaktors mit einer Dicke von nur ca. 4 cm nicht nur unglaublich kompakt, sondern auch vollgepackt mit nützlichen Funktionen, die Ihnen das tägliche Debugging und Testen erleichtern: Bis zu 4 analoge Kanäle, 16 digitale Kanäle für Mixed-Signal, 500 MHz Bandbreite, 2,5 GS/s Abtastrate und ein 4-Bit-Mustergenerator.
Die äußerst intuitive Benutzeroberfläche und der kapazitive Touchscreen runden das Paket ab.
Als weiteres Highlight ist es möglich, die Geräte der MSO Serie 2 mit einem Batteriepack zu betreiben, damit Sie Ihr Oszilloskop genau dort einsetzen können, wo Sie es wollen – egal ob im Labor oder direkt vor Ort.
Highlights & Modelle
Ausstattung & Technische Daten
- 2- oder 4 analoge Kanäle; 16 digitale Kanäle / MSO (optional)
- 70 / 100 / 200 / 350 oder 500 MHz Bandbreite
- Bis zu 2,5 GSa/s Abtastrate
- 50 MHz Arbiträr-Funktionsgenerator (optional)
- Kapazitives 10,1 Zoll (26,5 cm) LCD-Touchdisplay
Design
Funktionalität trifft auf innovatives Design. Tektronix Next-Generation-Oszilloskope.
10,1 Zoll
kapazitiver Touchscreen
Mit einem kapazitiven Touchscreen und einer äußerst intuitiven Benutzeroberfläche, die speziell für die Berührungssteuerung entwickelt wurde, reiht sich das MSO2 in die Familie der preisgekrönten Tektronix Next-Generation-Oszilloskope ein. Sie können beispielsweise direkt auf dem Touchscreen die Ausrichtung oder den vertikalen und horizontalen Zoom bearbeiten. Oder aber, Sie passen den Maßstab an, blenden mit einem Wisch die Ergebnisleiste und das Menü ein, und vieles mehr.
Das übersichtliche Front-Panel enthält zudem die wichtigsten Tasten und Regler mit farbkodierten LED-Ringlichtern, um einen schnellen Zugriff auf die am häufigsten verwendeten Geräteeinstellungen zu ermöglichen. Das MSO2 besitzt eine robuste Membranschalter-Technologie und ist damit auch für raue Umgebungen bestens gerüstet. Außerdem lässt sich die Oberfläche einfach abwischen und reinigen. Und all dies in einem unglaublich kompakten Formfaktor von nur ca. 1,5 Zoll.
Usability
Benutzerfreundliche und anpassbare Oberfläche für schnellste Ergebnisse.
Gestapelter Anzeige-modus
maximale Sichtbar- und Genauigkeit
Auch wenn das MSO2 natürlich über Maus und Tastatur-Unterstützung verfügt, wurden die Geräte vor allem für den Touch-Betrieb entwickelt. Mit nur einem Fingertipp erhält der Benutzer Zugriff auf Gerätekonfiguration oder Signalform-Management. Außerdem verfügen die Geräte über ein komplett neues Feature, den Stapelmodus. Hier erhält jede Signalform eine eigene Schicht (zusätzliches Raster), die den gesamten ADC-Bereich darstellen kann. Sie müssen sich keine Gedanken mehr über überlappende Signalformen machen. So wird nicht nur die maximale Sichtbarkeit, sondern auch die Genauigkeit gewährleistet.
Eine große Auswahl an Standard-Analysewerkzeugen ermöglicht umfassende Auswertungen. Dazu gehören signalform- und bildschirmbasierte Cursor mit vom Benutzer wählbarer Ableseposition, 36 automatisierte Messungen mit Messstatistiken und Gating, mit der Möglichkeit, eine unbegrenzte Anzahl von Messungen hinzuzufügen, von einem Ereignis zum nächsten zu navigieren und das minimale oder maximale Ergebnis sofort anzuzeigen.
Grundlegende und erweiterte Signalformen-Mathematik, einschließlich der Bearbeitung arbiträrer Gleichungen, sind selbstverständlich genauso möglich wie FFT-Analysen mit Anzeige-Optionen für die Größe oder Phase, mehrere Optionen zur Anpassung von Fenstertyp, Gating und Einheiten. Darüber hinaus erwartet Sie ein Satz erweiterter Trigger und noch vieles mehr.
Essentielle Optionen und Erweiterungen.
.png)

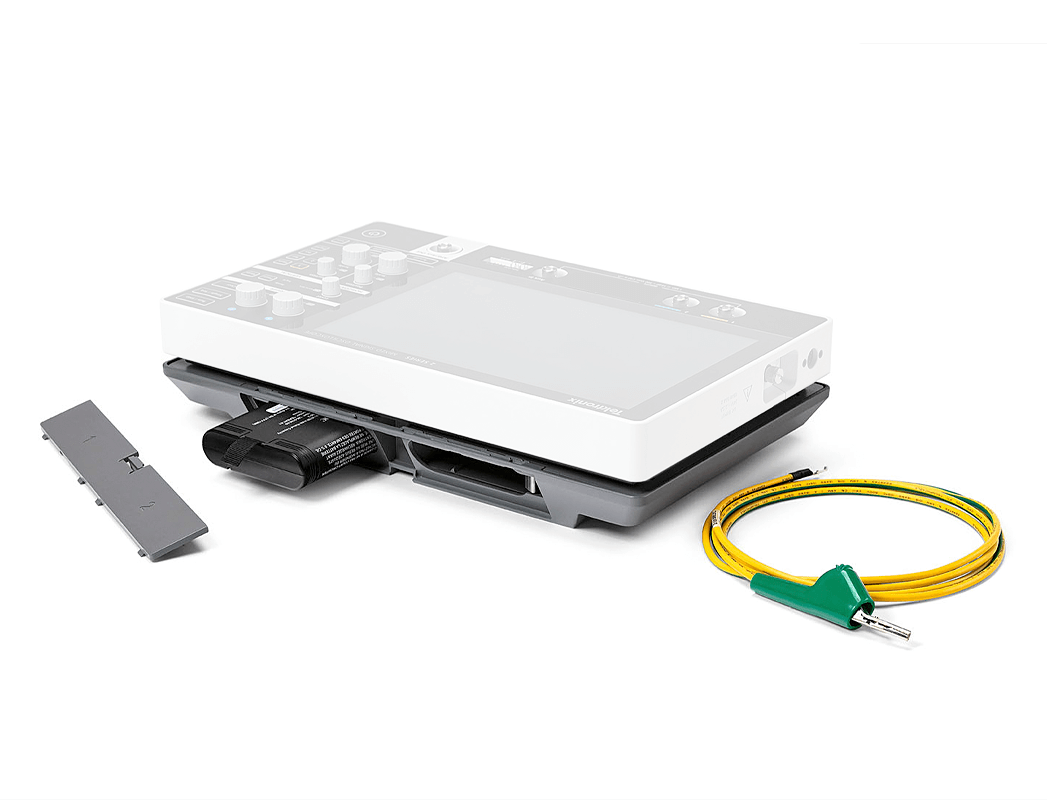

Der Batteriesatz verfügt über zwei
Steckplätze und unterstützt das sogenannte "Hot-Swapping", also das Austauschen von Batterien während des Betriebs, um die Batterielaufzeit zu verlängern. Die Akkus laden sich auf, wenn Ihr MSO2 an das Stromnetz angeschlossen wird. Alternativ ist es möglich, die Batterien mithilfe eines externen Ladegeräts aufzuladen.
Ergänzendes Zubehör
Anwendungsbereiche.
- Stromversorgungssequenz und -messung
- Triggerung und Analyse serieller Protokolle für I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, CAN XL, LIN und SENT
- Charakterisierung von Geräten
- Erfassung und Analyse von Steuersignalen mit 16 digitalen Kanälen
- Menüs mit grafischen Darstellungen und erklärendem Text für einen schnellen Funktionsüberblick
- Integriertes Hilfesystem für selbständiges Lernen
- Möglichkeit zur unabhängigen Deaktivierung von AutoSet, Cursor und Messungen
- Tests im Kraftfahrzeug oder vor Ort mit optionalem Akkupack
- Entwickeln / Debuggen von elektronischen Steuergeräten (ECUs)
- Fahrzeugsensortest und Fehlersuche
- Bus-Fehlerbehebung und -suche im SENT-Sensor, Controller Area Network (CAN) oder Local Interconnect Network (LIN)
- Grenzwert- und Maskenprüfung auf der Grundlage eines goldenen Referenzsignals
- Überarbeitung von Leiterplatinen und Fehlerbehebung
- Analyse von Fehlern
- Automatisierte Tests
