Keysight N9323C | Signal-/Spektrumanalysator (BSA), 9 kHz bis 13,6 GHz

Herstellernummer: N9323C

N9323C
N9323C
N9323C
N9323C
N9323C
N9323C
Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Downloads zum Produkt Fragen zum Produkt
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

Keysight N9323C | Basis-Spektrum-Analysator (BSA / Basic Spectrum Analyzer) von 9 kHz bis 13,6 GHz für μW Anwendungen.

  • Frequenzbereich 1 MHz bis 13,6 GHz
  • Alterungsrate ± 0,1ppm/Jahr
  • Eingangsdynamik-Bereich: -141 bis +20 dBm
  • Amplitudengenauigkeit: ± 0,3 dB
  • Reduzierte Frequenzdrift 5 bis 45 °C: Option PFR mit ± 5x10-8; Standard ± 1x10-6
  • Rauschpegel: bis -156 dBm/Hz DANL mit Option P07 Preamplifier
  • Auflösebandbreite 10 Hz bis 3 MHz, einstellbar in 1-3-10-Schritten
  • Für Leistungsmessungen deutlich bessere Amplitudengenauigkeit von ± 0,3 dB
  • Eingebauter Stufen-Abschwächer bis 50 dB in 1 dB-Stufen
  • Einfügedämpfungs-Messungen
  • Mit nur einem Klick lassen sich messen und darstellen:
    CHP: Kanalleistung eines Trägers (Channel Power /Kanal-Leistung)
    OBW: Occupied Bandwidth (belegte Bandbreite)
    ACPR: Adjacent Channel Power Ratio (Verhältnis der im Nachbarkanal gesendeten Leistung zur Kanalleistung)
    SEM: Spectrum Emission Mask (Maske des Emittierten Spektrums) und das Spektrogramm
  • Die SCPI-Programmier-Befehle sind kompatibel zu den Befehlen der ESA-Serie an Spektrumanalysatoren
  • Garantie: 5 Jahre

Anwendungsbereiche:

  • Generelle Anwendungen in der Entwicklung und in der Produktion für IoT, Konsumerelektronik, RF und uW-Komponenten Charakterisierung, Broadcast und Satelliten Signal Monitoring usw.
  • Durch die einfache Bedienung ist die Seire N932xC ideal für das Produktionsumfeld geeignet
  • Basismessungen an Hochfrequenz-Schaltungen und -Modulen
  • Einsatz Im Serviceumfeld
  • Studentenausbildung für HF

Optionen:

  • P13: Optionaler Vorverstärker von 1 MHz bis 13,6 GHz, 15 dB Verstärkung
  • TG7: Optionaler Mitlauf-Generator (Tracking Generator,) von 5 MHz bis 7 GHz; Auflösung 1 Hz, Ausgangsleistung: -20 bis + 0 dBm für Transmissions-Messungen
  • AM- / FM-Modulations-Analyse (Option AMA)
  • ASK- / FSK-Modulationsanalyse (Option DMA)
  • Kanal-Abtastung (Option SCN) zur Leistungsmessung: bis zu 20 Kanäle
  • Monitoren des Spektrums durch Spektrogramm (Option MNT)
  • Sicherheits-Merkmal: das Flash Memory wird mit lauter „1"er beschrieben, USB und LAN können abgeschaltet werden (Option SEC)
  • Task-Manager (Option TPN): Zur einfacheren Test-Automatisierung lassen sich über den Task-Manager Mess-Aufgaben und -Einstellungen einrichten, die dann im Messprozess wiederholt aufgerufen werden können; zwischen diesen Messungen / Einstellungen kann hin- und hergesprungen werden
  • Anschluss von Leistungsmessköpfen für RMS-Messungen (U2000-Serie) an einem USB-Port (Option PWM)
  • Anschluss von Leistungsmessköpfen für Spitzenleistungsmessungen (U2020 X-Serie) (Option PWP)
  • Time gated sweep (Option TMG): Gate delay Bereich 12 µs bis 10 s, Gate Länge 84 µs bis 10 s
  • EMV Filter und Detektoren (Option EMC): CISPR Filterbandbreiten 200 Hz, 9 kHz, 120 kHz und 1 MHz mit Quasi Peak Detektor

GPIB Interface (Option G01)

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Dokumente und Downloads

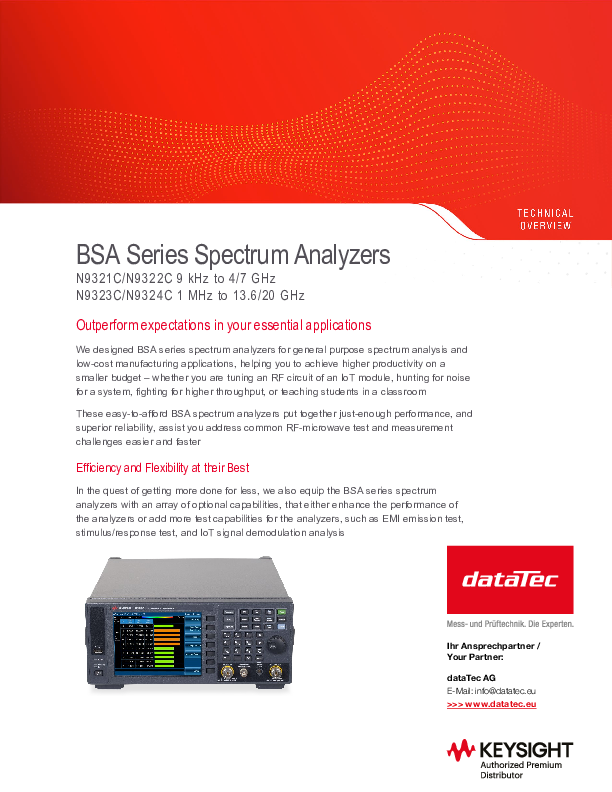

Übersicht
pdf | 1.38 MB
Datenblatt
pdf | 0.43 MB
Handbuch
pdf | 4.46 MB
Konfigurationsguide
pdf | 0.42 MB

Beschreibung

N9323C | Signal-/Spektrumanalysator (BSA), 9 kHz bis 13,6 GHz

Der Basis-Spektrum-Analysator ist designed für den generellen Einsatz im Labor oder in der Produktion. Er bietet einen Frequenzbereich von 9 KHz bis 13,6 GHz.

Besonderen Wert wurde bei der Konstruktion auf eine intuitive und einfache Bedienung gelegt. Dadurch kann das Gerät wesentlich schneller vom Bedienpersonal eingestellt werden und das Messergebnis liegt schneller vor. Unterstützt wird dieses noch dadurch, dass vom Anwender 7 Softkeys programmiert werden können, um sich wiederholende Messungen schneller aufrufen zu können. Zur einfacheren Test-Automatisierung lassen sich über den Task-Manager Mess-Aufgaben und -Einstellungen einrichten, die dann im Messprozess wiederholt aufgerufen werden können.

Sie erhalten die Keysight Basic Spectrum Analyzers in vier Varianten. Neben der hier vorgestellten Variante erhalten Sie den BSA noch mit einer Bandbreite von bis zu 4 GHz (N9321C), mit bis zu 7 GHz (N9322C) sowie mit bis zu 20 GHz Bandbreite (N9324C).
