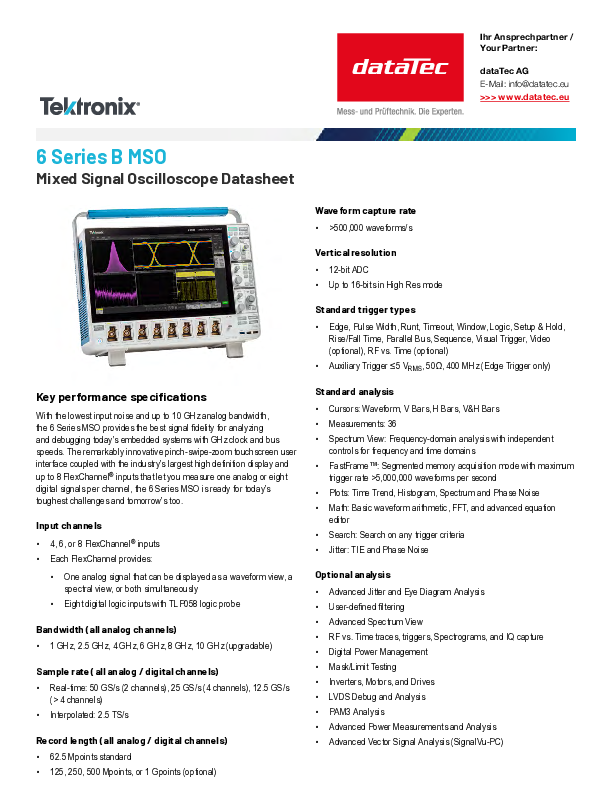

Charakterisieren und debuggen Sie modernste Designs mit größerer Sicherheit.
Mehr Bandbreite. Mehr Kanäle. Weniger Rauschen.
Hinweis: Grundgerät. Bitte wähle Sie die für Ihre Anwendung optimale Variante unter „Weitere Produkte“.
Fehlerbehebung und Validierung von Highspeed-Designs, Maskentest, serielle Protokoll-Triggerung und -Analyse, erweiterte Jitter-Analyse oder Compliance-Test für serielle Busse: mit dem Mixed Signal Oszilloskop der Serie 6 B sind Sie für heutige und zukünftige Messanwendungen gerüstet – mit einer erweiterbaren Bandbreite von 1 bis 10 GHz, vielseitigen und präzisen Messfunktionen und einer Abtastrate von 50 GSa/s.
Das Tektronix Oszilloskop MSO68B mit FlexChannel-Technologie optimiert die Systemsichtbarkeit für komplexe Signale in Verifizierungs- und Debugging-Prozessen. Die 8 FlexChannel-Eingänge bieten jeweils einen analogen Signaleingang oder acht digitale Logikeingänge (mit optionalem Logik-Tastkopf). Somit sind flexibel bis zu 64 digitale Kanäle realisierbar. Ein Analogsignal kann als Kurve oder als Frequenzspektrum – beide Ansichten auch simultan – dargestellt werden. Damit wird die oszilloskopbasierte Analyse im Frequenzbereich so einfach wie mit einem Spektrumanalysator, während der Zeitbezug zu anderen Signalereignissen erhalten bleibt.
Die digitalen Kanäle verfügen über dieselbe hohe Echtzeit-Abtastrate von bis zu 50 GSa/s für hochpräzise Timing-Auflösungen und über dieselbe große Aufzeichnungslänge (bis zu 1 G Punkte) für Langzeiterfassungen wie die analogen Kanäle. Das besonders große 15,6-Zoll-Farbdisplay mit Touch-Funktion und Full-HD-Auflösung ermöglicht Ihnen die übersichtliche, gleichzeitige Darstellung vieler Signale und Analysen.
Digital-Voltmeter, Arbiträr-Funktionsgenerator und Leistungsanalyse:
Das Oszilloskop MSO68 bietet ein integriertes 4-stelliges Digitalvoltmeter (DVM) sowie einen 8-stelligen Frequenzzähler. Jeder der analogen Eingänge kann als Quelle für das Voltmeter dienen. Hierfür werden dieselben Tastköpfe wie für die Oszilloskop-Nutzung verwendet. Die MSO 6 B Serie verfügt zudem über einen optionalen, integrierten Arbiträrfunktionsgenerator (AFG), der ideal geeignet ist für die Simulation von Sensorsignalen oder zum Erzeugen von Rauschsignalen bei der Durchführung von Grenzwertprüfungen. Der Signalgenerator ermöglicht die Ausgabe von vordefinierten Signalen bis 50 MHz und bietet eine 128.000-Punkte-Aufzeichnung zum Laden von Signalen aus einer intern gespeicherten Datei oder einem USB-Speichergerät. Das optionale Leistungsanalyse-Paket ermöglicht schnelle und reproduzierbare Analysen u. a. von Leistungsqualität, Oberschwingungen, Schaltverlust, Modulation, Ripple sowie Effizienz-, Amplituden oder Zeitmessungen.
Triggerung und Analyse serieller Protokolle:
Das Mixed Signal Oszilloskop der Serie 6 B bietet optional einen umfangreichen Satz an zuverlässigen Werkzeugen für gängige serielle Busse wie I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, SENT, PSI-5, 100BASE-T, USB LS/FS/HS, Ethernet 100/1000BASE-T1 und MIL-STD-1553, Spacewire sowie ARINC 429. Parallele Busse werden vom MSO68 ebenfalls (standardmäßig) unterstützt. Mit der seriellen Protokoll-Triggerung können Sie auf bestimmte Paketinhalte triggern, z. B. Paketanfang, bestimmte Adresse, eindeutige Kennzeichner oder Fehler. Das Bussignal ist zeitkorreliert zu allen anderen angezeigten Signalen, sodass die Timing-Beziehungen zwischen den verschiedenen Teilen des getesteten Systems einfach zu ermitteln sind. Dekodiertabellen bieten eine tabellarische Ansicht aller dekodierten Pakete aus einer Erfassung.
Produktmerkmale:
- Modelle mit 4, 6 oder 8 Eingänge - Jeder FlexChannel Eingang kann als 8 digitale Kanäle verwendet werden
- Modelle von 1 GHz – 10 GHz verfügbar
- 12-Bit Analog in Digital Wandler (ADC) und rauscharme Vorverstärker für exakte Messungen
- Intuitiv zu bedienender 15,6“ HD-Touchdisplay
- Optional mit Windows 10 Betriebssystem
- TekVPITMprobe Schnittstelle unterstützt eine Vielzahl an Tastköpfen
- Digitales Voltmeter und Frequenzzähler ‒ gratis bei Registrierung
- Ebenso sind für verschiedene Protokolle Compliancetest Lösungen verfügbar, fragen Sie uns an
