Keysight P9370A | USB-Vektor-Netzwerkanalysator P9000 Serie für PC, 2-/4-Port, 300 kHz bis 4.5 GHz
Herstellernummer: P9370A
Auf Anfrage
Keysight Streamline P9370A | USB-Vektor-Netzwerkanalysator, 2-/4-Port, 300 kHz bis 4,5 GHz.
- 2-Port USB-Vektor-Netzwerkanalysator
- Frequenzbereich: 300 kHz bis 4,5 GHz
- Kompaktes USB-Design mit Highspeed-Anschluss USB 3.0
- Sechs verfügbare Bandbreiten-Optionen zur optimalen Anpassung an Ihre Messanwendungen
- Möglichkeit zur Erweiterung auf 4 Ports (2x P937xA)
- Frequenz- und Software-Upgrades jederzeit möglich
- Gewohnte grafische Benutzeroberfläche und Messfunktionalitäten wie bei anderen Keysight VNA
- Kompatibel mit ECal für die schnelle und einfache Kalibrierung
- Hohe Messgeschwindigkeit von 24 msec (201 Messpunkte bei kalibrierter 2-Port-Messung und einer Zwischenfrequenz-Bandbreite von 100 kHz)
- Genauigkeit: ± 1 ppm
- Dynamikbereich: > 114 dB bei 9 GHz, > 110 dB bei 20 GHz (10 Hz ZW-Bandbreite)
- Trace-Rauschen: < 0,003 dBrms (1 kHz ZF-Bandbreite)
- Temperaturstabilität: 0,005 dB/°C
- Gewicht: 1,9 kg
- Maße: 176 x 48 x 333 mm (B x H x T)
- Kompatible Betriebssysteme: Windows 7 oder Windows 10 (64 Bit)
- Garantie: 3 Jahre
Technische Daten
Abmessungen (L x B x H) (mm): | 333 x 176 x 48 |
---|---|
Anzahl Ports: | 2 |
Artikelnummer: | P9370A |
Besonderheiten: | Vektornetzwerkanalysator, Steuerung über externen PC |
Crosstalk: | Ja |
Display: | 1024 x 768 minimum, extern |
Eingangsimpedanz: | 50 Ω |
Garantie (Jahre): | 3 |
Gewicht (kg): | 1.9 |
IF-BW: | 1 Hz - 1,2 MHz |
Messgeschwindigkeit fuer 201 Punkte: | 0,024 s |
Min. Ausgangsleistung: | -5 dBm |
Modell: | P9370A |
Schnittstellen: | USB, SMB |
max. Frequenz (GHz): | 4.5 |
min. Frequenz (kHz): | 300 |

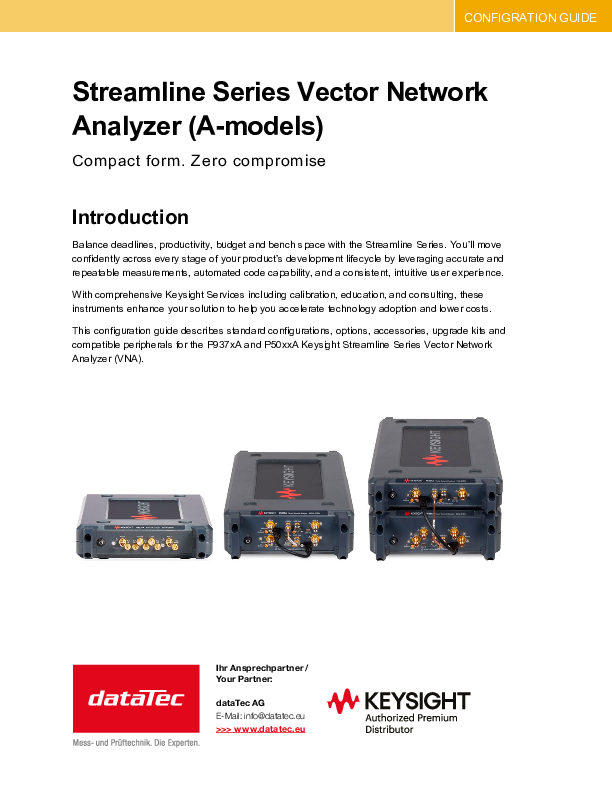

Dokumente und Downloads
Beschreibung
P9370A | USB-Vektor-Netzwerkanalysator P9000 Serie für PC, 2-/4-Port, 300 kHz bis 4.5 GHz
Außergewöhnliche Leistung in kompakter Bauform: Die neuen 2-Port (Möglichkeit zur Erweiterung auf 4 Ports) USB-Netzwerk-Analysatoren (VNA) der Streamline-Serie P937xA von Keysight bieten High-Performance und Anwenderfreundlichkeit in platzsparendem USB-Design. Die Steuerung erfolgt über einen externen PC, was eine besonders leistungsstarke Datenverarbeitung und umfangreiche Anwendungsfunktionen ermöglicht.
Anwendungsbeispiele:
Manuelle Überprüfung von passiven Bauteilen (z. B. Antennen, Filter, Kabel, Konnektoren, Adapter)
Herstellungsbegleitende Tests für Drahtlos-Komponenten sowie in der Luft- und Raumfahrt
Normkonforme Design-Validierung
Der kompakte 2-Port USB-Vektor-Netzwerkanalysator P9370A mit einer Bandbreite von 300 kHz bis 4,5 GHz erfüllt anspruchsvolle Messanforderungen z. B. hinsichtlich Dynamikbereich, Messgeschwindigkeit, Trace-Rauschen oder Temperaturstabilität. Die eingesetzte Firmware basiert auf derselben intuitiven Benutzeroberfläche wie andere Keysight Netzwerk-Analysatoren, wodurch sich die Kosten für einen Gerätewechsel reduzieren lassen.
