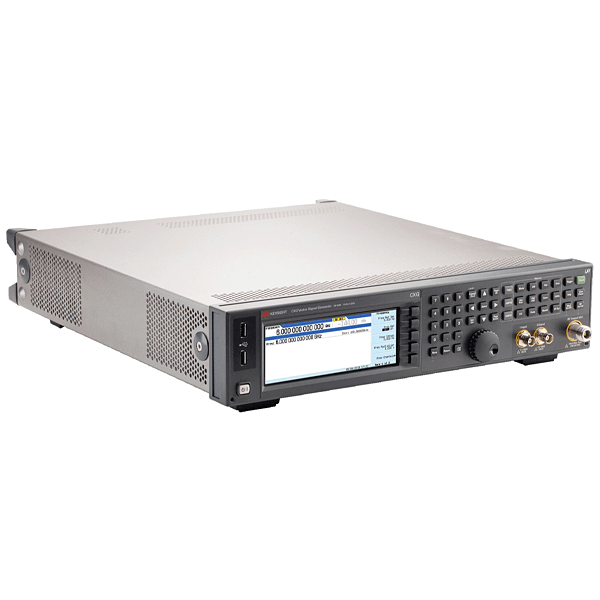

Keysight N5166B | CXG HF-Vektor-Signalgenerator, Frequenzbereich 9 kHz bis 3 GHz / 6 GHz

Herstellernummer: N5166B

N5166B
N5166B
N5166B
N5166B
N5166B
N5166B
N5166B
N5166B
N5166B
N5166B
N5166B
N5166B
Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Dokumente / Downloads Beschreibung Zubehör

Keysight N5166B | CXG HF-Vektor-Signalgenerator, Frequenzbereich 9 kHz bis 3 GHz / 6 GHz.

  • Frequenzbereich: 9 kHz bis 3 GHz, optional bis 6 GHz
  • Frequenzauflösung: 0,001 Hz
  • Ausgangsleistung: -110 bis +18 dBm
  • Amplitudenauflösung: 0,01 dB
  • Amplitudengenauigkeit bei 1 GHz: ±0,6 dB
  • Phasenrauschen bei 1 GHz, 20 kHz Offset: -119 dBc/Hz
  • Störsignale bei 1 GHz (nicht-harmonisch): -72 dBc
  • Modulationsarten: AM, FM, PM, Puls, I/Q-Modulator
  • Kurven-Wiedergabe: 512 MSa Speicher
  • Schnittstellen: GPIB, LAN, USB 2.0
  • Abmessungen: B 426 x H 88 x T 489 mm, Gewicht: 15,9 kg
  • Garantie: 3 Jahre, Kalibierintervall: 3 Jahre

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

Datenblatt
pdf | 1.03 MB
Anwenderbericht
pdf | 1.52 MB
Handbuch
pdf | 5.81 MB

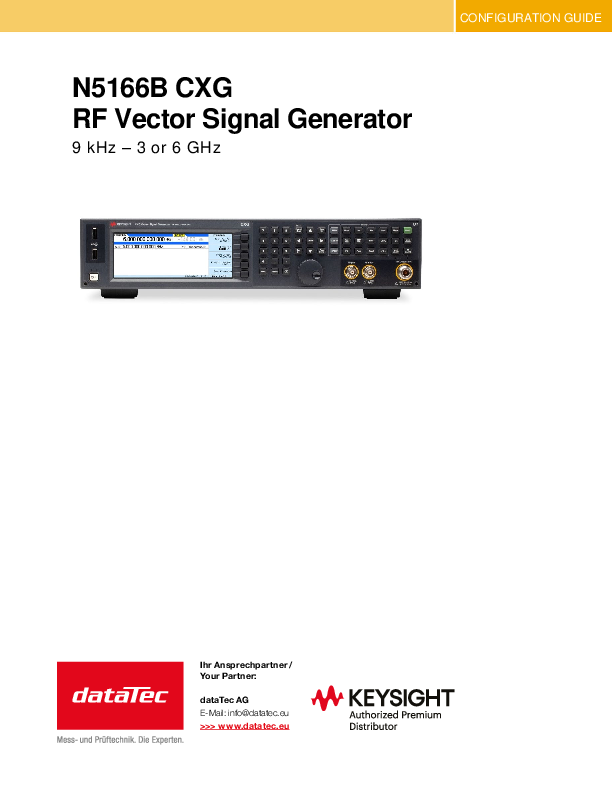

Konfigurationsguide
pdf | 0.55 MB

Beschreibung

N5166B | CXG HF-Vektor-Signalgenerator, Frequenzbereich 9 kHz bis 3 GHz / 6 GHz

Der Hochfrequenz-Signalgenerator N5166B CXG von Keysight ist mit einem Frequenzbereich bis 3 oder 6 GHz verfügbar, sodass Sie grundlegende parametrische Komponententests und Funktionsprüfungen von HF-Empfängern durchführen können. Der Vektor-Signalgenerator bietet einen eingebauten I/Q-Modulator zur Aufwärtskonvertierung komplexer Modulationsformate wie QPSK und 1024QAM. Testen Sie Ihren Prüfling mit normkonformen Referenzsignalen und führen Sie definierte, nicht-normkonforme Stresstests durch, um sicherzustellen, dass Ihr Design den neuesten Standards entspricht.

Ingenieure für die IoT-Designvalidierung benötigen ein wirtschaftliches und vielseitiges Test- und Messsystem, das moderne Funkstandards unterstützt und hocheffiziente HF-Receivertests ermöglicht. Mit dem RF-Signalgenerator N5166B CXG hat Keysight ein kostengünstiges Instrument zur multifunktionalen Signalerzeugung entwickelt, mit welchem Sie Ihre Validierungstests innerhalb des Budgets durchführen und beschleunigen können.

Anwendungsbeispiele:

  • Oszillator-Nachbildung während der Entwicklung von HF Transmitter- und Receiver-Systemen
  • Leistungsprüfung von Verstärkern während der Designentwicklung
  • Prüfung der Empfänger-Empfindlichkeit auf HF-Störsignale
  • HF-Receivertest für die digitale Kommunikation

In Verbindung mit dem Spektrumanalysator N9000B CXA bildet der Signalgenerator N5166B CXG ein perfekt aufeinander abgestimmtes Sender-Empfänger-Prüfsystem für IoT-Anwendungen, Ausbildungszwecke und universelle Messaufgaben in der Forschung und Entwicklung. Die technischen Spezifikationen des CXG und CXA ergänzen sich optimal, sodass Ihnen mit beiden Geräten in Kombination nicht nur ein besonders leistungsfähiges, sondern auch ein sehr wirtschaftliches Messsystem zur Verfügung steht.

Modellübersicht:

  • N5166B-503: Signalgenerator CXG, Grundgerät mit 3 GHz
  • N5166B-506: Signalgenerator CXG, Grundgerät mit 6 GHz

Konfigurationshilfe:

Der Vektor-Signal-Generator N5166B CXG lässt sich optimal und budgetorientiert an Ihre aktuellen Messanforderungen anpassen. Details zu den verfügbaren Geräteoptionen finden Sie im zugehörigen Configuration Guide (s. Downloads und Dokumente).

  • Optionen Frequenzbereich: Wählen Sie zwischen den beiden Frequenzbereichen 9 KHz bis 3 GHz (Option 503) oder 9 kHz bis 6 GHz (Option 506).
  • Optionen Bandbreite & Speichertiefe: Wählen Sie Ihre Bandbreite (60 oder 120 MHz) und Speichertiefe (32 oder 512 MSa). Es ist jeweils ein Upgrade möglich.
  • Lizenzoptionen Kurven-Wiedergabe: Die Anwendungssoftware Signal Studio steht Ihnen als Free Download zur Verfügung. Für die Offline-Wiedergabe der Signalkurven und zur Generierung gewünschter Vektorsignale sind zusätzliche Lizenzoptionen erhältlich.
  • Optionen Geräteausstattung: Wählen Sie zusätzliche Gerätefunktionen wie AM, FM, Phasenmodulation, Narrow-Pulse-Modulation, Multifunktionsgenerator, interne SSD (Solid State Drive), flexibler Referenzeingang.
  • Optionen Zubehör: Wählen Sie das passende Zubehör für die Rack-Montage und Aufbewahrung Ihres Signalgenerators.
  • Sonstige Optionen: Kalibrierung und Service
