Keysight E4982A | HF-LCR-Meter, 1 bis 300 / 500 MHz / 1 oder 3 GHz
Herstellernummer: E4982A
Auf Anfrage
Keysight E4982A | HF-LCR Meter, Messfrequenz 1 MHz bis 3 GHz mit sehr kurzen Messzeiten.
- Messfrequenz von 1 MHz bis 3 GHz in 100 kHz Schritten
- Hochgeschwindigkeitsmessungen 0,9 ms ( Mode 1); 2,1 ms (Modus 2); 3,7 ms (Modus 3)
- Grundgenauigkeit 0,8 % ohne parallele Messwiederholung
- Großer Impedanz-Messbereich von 140 mΩ bis 4,8 kΩ
- kompatibel zum SCPI-Befehlssatz und dem Handler Interface des 4287A

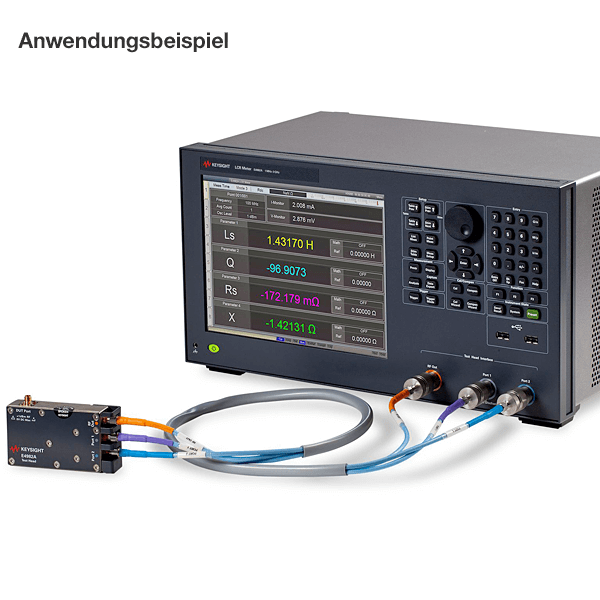

- kleiner Testkopf mit 1 m Anschlusskabel; optional ist auch eine Kabellänge von 2 m erhältlich
- List Messungen
- Ein externer Bias-Adapter ist verfügbar um das Messobjekt extern mit Spannung zu versorgen
- 26,5 cm farbiges Touch Screen LCD-Display
- simultane Anzeige der Test-Parameter für das DUT als auch von 4 Messergebnissen
- Kontext-sensitives Hilfsmenü kann direkt von der Frontplatte aufgerufen werden
- Mit dem Tastaturfeld auf der Frontplatte kann das Gerät komplett bedient werden ohne PC, Maus und Tastenfeld
- PC-Anschluss via GPIB, LAN und USB
- Garantie: 3 Jahre
Verfügbare Geräte-Optionen:
- Option 030: 1 MHz bis 300 MHz
- Option 050: 1 MHz bis 500 MHz
- Option 100: 1 MHz bis 1 GHz
- Option 300: 1 MHz bis 3 GHz
Technische Daten
Abmessungen (L x B x H) (mm): | 297 x 426 x 222 |
---|---|
Artikelnummer: | E4982A |
Auflösung: | 1 kHz |
Besonderheiten: | kürzeste Messzeit: 0,9 ms, simultane Anzeige der Test-Parameter, simultane Anzeige von 4 Messergebnissen, TFT Touchscreen Frequenz Option wählbar: 1 MHz - 300 MHz; 500 MHz; 1 GHz; 3 GHz |
DC Bias: | Nein |
Darstellbare Messparameter: | Cp, Cs, Lp, Ls, Rs, Rp |
Garantie (Jahre): | 3 |
Genauigkeit: | 0,8 % |
Gewicht (kg): | 13 |
Handlerinterface: | Ja |
Kompensationsfunktionen: | Ja |
Listsweep: | Ja |
Messfunktionen: | Z, L, C, R, D, Q, θ, X, G, B, D |
Modell: | E4982A |
Schnittstellen: | USB, LAN, GPIB |
Testadapter: | Ja |
Testlimits: | Ja |
min. Frequenzbereich (Hz): | 1000000 |
Dokumente und Downloads
Beschreibung
E4982A | HF-LCR-Meter, 1 bis 300 / 500 MHz / 1 oder 3 GHz
Das Keysight LCR-Meter E4982A bietet die allerbesten Eigenschaften um passive Komponenten in der Entwicklung, Produktion und Qualitätskontrolle zu messen. Beispielsweise müssen SMD-Bauteile, Induktivitäten, und EMI-Filter bei hohen Frequenzen (1 MHz bis 300 MHz, 500 MHz, 1 GHz oder 3 GHz) gemessen werden.
Das Keysight E4982A ist ein LCR-Messgerät, mit dem Sie sehr schnell die elektrischen Impedanzwerte eines passiven Bauelementes erhalten und daher ist es besonders in der Produktion und Qualitätskontrolle einsetzbar. Zu den entsprechenden Bauteile-Handlern besteht ein Interface, so dass das Gerät direkt mit dem Handler verbunden werden kann. Wesentlich bei dieser Einsatzart ist, dass vor der eigentlichen Messung noch eine Widerstandsmessung im Gleichspannungsbereich vorgenommen wird, um sicherzustellen, dass zwischen dem E4982A und dem Bauteil eine gute und sichere Verbindung besteht. Damit ist ausgeschlossen, dass Bauteile als defekt deklariert werden, die es eigentlich nicht sind und dass die Messung auch qualitativ in Ordnung ist und sich durch eine schlechte Verbindung keine Messfehler einschleichen.
Diverse Frequenzoptionen bieten einfachere Messungen in niederen Frequenzbereichen vor allem für passive Komponenten, wie HF-Spulen, Ferritkerne und EMI-Filter, die zunehmend in Mobilgeräten Einsatz finden. Optional kann das Gerät für einen Frequenzbereich von 1 MHz bis 300 MHz, bis 500 MHz, bis 1 GHz oder bis 3 GHz bestellt werden. Ein nachträgliches Aufrüsten auf einen höheren Frequenzbereich ist gewährleistet.
