Keysight E4980A | LCR-Meter / Komponententester, 20 Hz bis 2 MHz, opt. DC-Bias

Herstellernummer: E4980A

E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
E4980A
2 auf Lager. Versandfertig in 1 Arbeitstag

Auf Anfrage

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Downloads zum Produkt Fragen zum Produkt
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

Keysight E4980A | Präzisions LCR-Komponenten Tester mit Testfrequenzen von 20 Hz bis 2 MHz.

  • Genauigkeit bei Impedanzmessungen durch äußerst geringes Rauschen sowohl im Hoch- als auch im Nieder-Impedanzbereich
  • 0,05 % Basisgenauigkeit bei Impedanzmessungen
  • DC Bias 1 m / 2 m / 4 m Messkabellängen
  • Leerlauf-, Kurzschluss- und Last-Korrektur
  • Gleichspannungsquelle mit äußerst geringem Rauschen von 0 bis ± 10 V
  • An der Frontplatte eingebaute USB-Schnittstelle (bei Option 001) zum Speichern von Messergebnissen, Einstellungen, Messverläufen und Display-Darstellungen
  • Wechselspannungs-Charakterisierung des DUT (device under test) von 100 µVrms bis 2 Vrms (optional  20 Vrms) und einem Mess-Strom von 1 µA bis 20 mA
  • Standardmäßige Gleichstromquelle von 1,5 V und 2 V (optional von 0 bis ± 40 V incl. automatischer Polaritätskontrolle)  für die Wafer-Versorgung und zur Messung von Materialeigenschaften
  • Über 30 unterschiedliche Mess-Adapter mit den unterschiedlichsten Prüflings-Aufnahmen - sogar für flüssige Materialien
  • Frequenzbereich:  20 Hz bis 2 MHz mit einer 4-stelligen Auflösung in jedem Frequenzbereich
  • Basisgenauigkeit:  0,05 % mit außerordentlich guter Messwiederholungs-Genauigkeit bei Hoch- und Nieder-Impedanzmessungen mit Gleichspannungsversorgung des DUT (Prüfling)
  • 16 Impedanz-Kenngrößen können gemessen werden.
  • Mess-Möglichkeiten: Z, Y, θ, R, X, G, B, L, C, D, Q, ESR, Rdc, (mit Option 001: Vdc, Idc), deviation,% of deviation
  • Test Signal Frequenzen 0 bis 2 Vrms / 0 bis 20 mArms (0 bis 20 Vrms / 0 bis 100 mArms mit Option 001)
  • Eingebaute 40 V Gleichspannungsquelle, 20 Vrms Testsignal und Widerstandsmessungen  mit Gleichspannungspegeln (diese Möglichkeiten nur in Verbindung mit Option 001)
  • Kürzeste Messzeit  5,6 ms
  • Messzeiten lassen sich einstellen in: kurz 5,6 ms - mittel 88 ms - lang 220 ms
  • 201 Messpunkte bei automatischem Sweep (Wobbelung)
  • Handler Interface optional
  • Scanner Interface optional
  • PC-/Netzwerkverbindungen: LAN, USB, GPIB
  • Gewicht 5,3 kg
  • Abmessungen B370 x H105 x T390
  • Garantie: 3 Jahre

Einsatzbereiche:

  • Beim Material-Test zur Bestimmung der relativen Dielektrizitätskonstante oder relativen Permeabilität
  • Beim Test elektronischer Komponenten zur Messung von Widerstand, Induktivität und Kapazität
  • Produktion und Entwicklung sowie für Anwendungen in Standard-Labors

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Dokumente und Downloads

Datenblatt
pdf | 1.67 MB
Konfigurationsguide
pdf | 0.64 MB

Beschreibung

E4980A | LCR-Meter / Komponententester, 20 Hz bis 2 MHz, opt. DC-Bias

Der Standard zur Impedanz-Messung von Materialien und elektronischen Komponenten im Niederfrequenzbereich - präzise, schnell und anpassbar auf alle Messanforderungen durch 30 unterschiedliche Mess-Adapter und -Aufnahmen.

Das LCR-Meter E4980A bietet die beste Symbiose zwischen Genauigkeit und Mess-Geschwindigkeit, um an Materialien der unterschiedlichsten Art die relative Permeabilität und die relative Dielektrizitätskonstante zu bestimmen oder um an Komponenten die wesentlichen elektrischen Kenngrößen wie Widerstand, Kapazität und Induktivität zu messen - und das in höchster Präzision sowohl im Hoch- als auch im Nieder-Impedanzbereich. Entsprechende Messaufnahmen, eingebaute Netzteile, die den Prüfling mit Spannung und Strom versorgen, und eingebaute Multimeter-Funktionen erleichtern die Arbeit und reduzieren den messtechnischen Aufwand.

Zubehör (39 Produkte)

16034G
Keysight
16034G
SMD Testhalterung DC bis 120 MHz, small
1 auf Lager. Versandfertig in 1 Arbeitstag
Auf Anfrage
82357B
Keysight
82357B
Interface USB (PC) auf GPIB (Messgerät), USB2.0, Adapter
1 auf Lager. Versandfertig in 1 Arbeitstag
780,00 €
BV0014B
Keysight
BV0014B
BenchVue LCR Meter Control and Automation App
Versandfertig in 5 bis 10 Arbeitstagen
Auf Anfrage
16196D
Keysight
16196D
Paralleler Elektrodenprüfadapter SMD 01005 (inch)/0402 (mm)
Lieferzeit auf Anfrage
Auf Anfrage
16197A
Keysight
16197A
Bodenelektroden SMD- Testadapter
1 auf Lager. Versandfertig in 1 Arbeitstag
Auf Anfrage
16092A
Keysight
16092A
Testhalterung für Bauteile mit axialen und radialen Anschlüssen
Lieferzeit auf Anfrage
Auf Anfrage
16196A
Keysight
16196A
Paralleler Elektrodenprüfadapter SMD 0603 (inch)/1608 (mm)
Lieferzeit auf Anfrage
Auf Anfrage
16034E
Keysight
16034E
SMD Testadapter DC bis 40 MHz
1 auf Lager. Versandfertig in 1 Arbeitstag
Auf Anfrage
16034H
Keysight
16034H
SMD Testhalterung DC bis 120 MHz, für Array-Typ
1 auf Lager. Versandfertig in 1 Arbeitstag
Auf Anfrage
16047A
Keysight
16047A
Testhalterung für Bauteile mit axialen / radialen Anschlüssen, DC bis 13 MHz
Lieferzeit auf Anfrage
Auf Anfrage
16451B
Keysight
16451B
Dielektrischer Testadapter
1 auf Lager. Versandfertig in 1 Arbeitstag
Auf Anfrage
42030A
Keysight
42030A
Standardwiderstandssatz mit vier Klemmenpaaren
Lieferzeit auf Anfrage
Auf Anfrage
16194A
Keysight
16194A
Hochtemperatur-Bauteilhalter
Lieferzeit auf Anfrage
Auf Anfrage
16196B
Keysight
16196B
Paralleler Elektrodenprüfadapter SMD 0402 (inch) /1005 (mm)
Lieferzeit auf Anfrage
Auf Anfrage
16196C
Keysight
16196C
Paralleler Elektrodenprüfadapter SMD 0201 (inch)/0603 (mm)
Lieferzeit auf Anfrage
Auf Anfrage
16380C
Keysight
16380C
Standard-Kondensatorensatz
Lieferzeit auf Anfrage
Auf Anfrage
16452A
Keysight
16452A
Flüssigtestadapter
Lieferzeit auf Anfrage
Auf Anfrage
16048A
Keysight
16048A
Messleitungen (BNC), Länge: 1m DC bis 30 MHz
Lieferzeit auf Anfrage
Auf Anfrage
16089A
Keysight
16089A
Kelvin Messkabel mit großen Klemmen für LCR-Meter
Lieferzeit auf Anfrage
Auf Anfrage
16089B
Keysight
16089B
Medium Kelvin Messkabel für LCR-Meter
Lieferzeit auf Anfrage
Auf Anfrage
16048E
Keysight
16048E

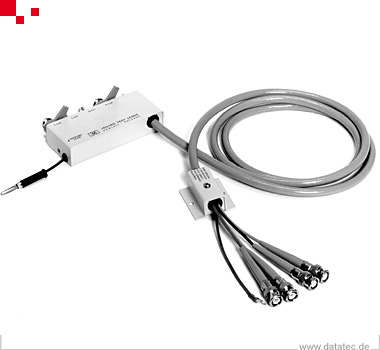

Messleitungen (BNC), Länge: 3,8m DC bis 2 MHz
