Keysight AP5002A | Microwave Analog Signal Generator bis zu 26 GHz, 300 µs, AP5000A Serie

Name: AP5002A | Microwave Analog Signal Generator bis zu 26 GHz, 300 µs, AP5000A Serie
Brand: Keysight
SKU: AP5002A
Price: 15566.0 EUR
Availability: OutOfStock

Herstellernummer: AP5002A

Lieferzeit auf Anfrage

15.566,00 €

zzgl. MwSt. 18.523,54 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt Bildungspreis anfragen

Keysight AP5002A | Microwave Analog Signal Generator, bis zu 26 GHz Bandbreite, Umschaltzeit 300 µs.

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

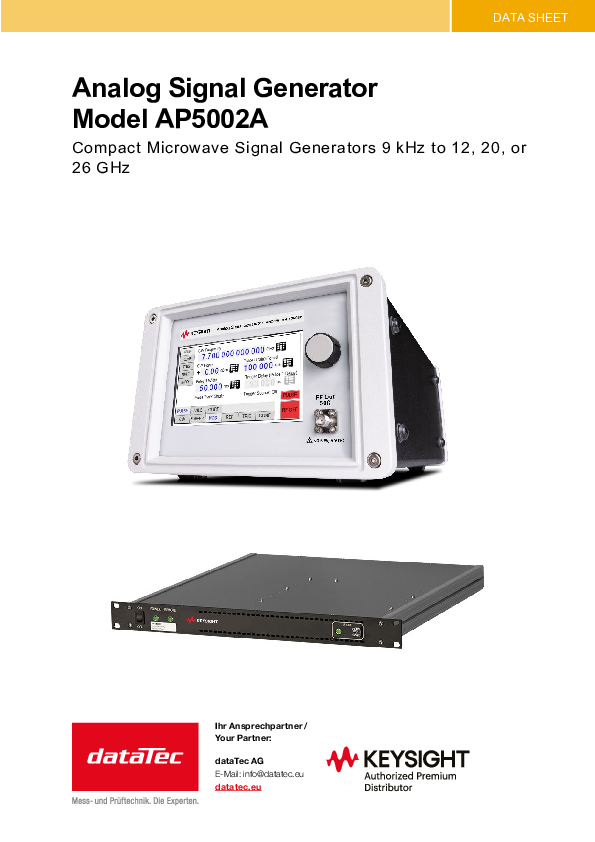

Datenblatt

pdf | 1.18 MB

Beschreibung

AP5002A | Microwave Analog Signal Generator bis zu 26 GHz, 300 µs, AP5000A Serie

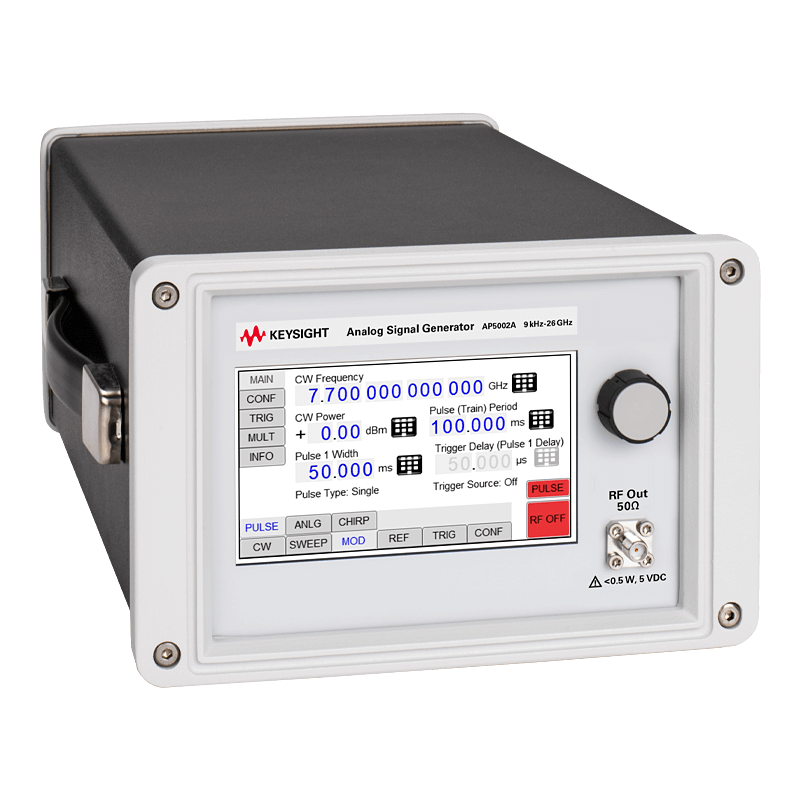

Der AP5002A Microwave Analog Signal Generator von Keysight ist ein hochentwickeltes, aber dennoch sehr kompaktes Gerät zur Erzeugung präzisester Mikrowellensignale und eignet sich ideal für Anwendungen, die eine erweiterte Frequenzabdeckung erfordern. Mit einer Frequenzreichweite von 9 kHz bis zu 12, 20 oder 26 GHz (mit einer einstellbaren oberen Grenze von 30 GHz) bietet der AP5002A eine deutlich höhere Frequenzspanne im Vergleich zum AP5001A, der maximal bis zu 6,1 GHz reicht. Dies macht den AP5002A zur perfekten Wahl für Tests im Mikrowellenbereich und anspruchsvolle HF-Anwendungen.

Auch in Bezug auf die Ausgangsleistung zeigt der AP5002A eine höhere Flexibilität als der AP5001A: Er bietet einen Bereich von -20 bis +15 dBm, der mit der Option AP5002AU-1E1/AP5002AU-1EA auf -120 bis +23 dBm erweitert werden kann. Im Vergleich dazu hat der AP5001A einen Ausgangsleistungsbereich von -30 bis +17 dBm (ebenfalls erweiterbar auf -120 bis +17 dBm). Somit kann der AP5002A mehr Ausgangsleistung bereitstellen, was ihn für leistungsintensivere Anwendungen geeignet macht.

Ein weiterer bedeutender Unterschied besteht bei den Nicht-Harmonischen Störungen. Hier weist der AP5002A mit Werten von -65 dBc, typischerweise sogar -75 dBc, deutlich bessere Ergebnisse auf als der AP5001A, der nur -55 dBc erreicht. Diese Verbesserung sorgt für eine noch reinere Signalqualität beim AP5002A.

In puncto Frequenzumschaltgeschwindigkeit ist der AP5001A mit 200 µs etwas schneller als der AP5002A, der 300 µs benötigt. Dies macht den AP5001A für Anwendungen interessant, bei denen extrem schnelles Umschalten zwischen Frequenzen erforderlich ist.

Zusammengefasst eignet sich der AP5001A für Anwendungen im HF-Bereich bis 6,1 GHz, während der AP5002A eine wesentlich größere Bandbreite abdeckt und speziell für Mikrowellenanwendungen entwickelt wurde.

Produktmerkmale:

Frequenzbereiche:

9 kHz bis 12 GHz
9 kHz bis 20 GHz
9 kHz bis 26 GHz (bis zu 30 GHz einstellbar)

Ausgangsleistungsbereich:

-20 bis +15 dBm
Mit der Option -1E1/-1EA erweiterbar auf -120 bis +23 dBm

Phasenrauschen (bei 1 GHz, 20 kHz Offset):

-128 dBc/Hz
Typisch: -130 dBc/Hz

Harmonische (bei 1 GHz):

-30 dBc
Typisch: -40 dBc

Nicht-Harmonische (bei 1 GHz):

-65 dBc
Typisch: -75 dBc

Frequenzumschaltgeschwindigkeit:

300 µs

Modulationsmöglichkeiten:

AM, FM, PM, Pulsmodulation, Frequenz-Chirps

Gewicht: ≤ 2,5 kg

Kalibrierungsintervall: 24 Monate
