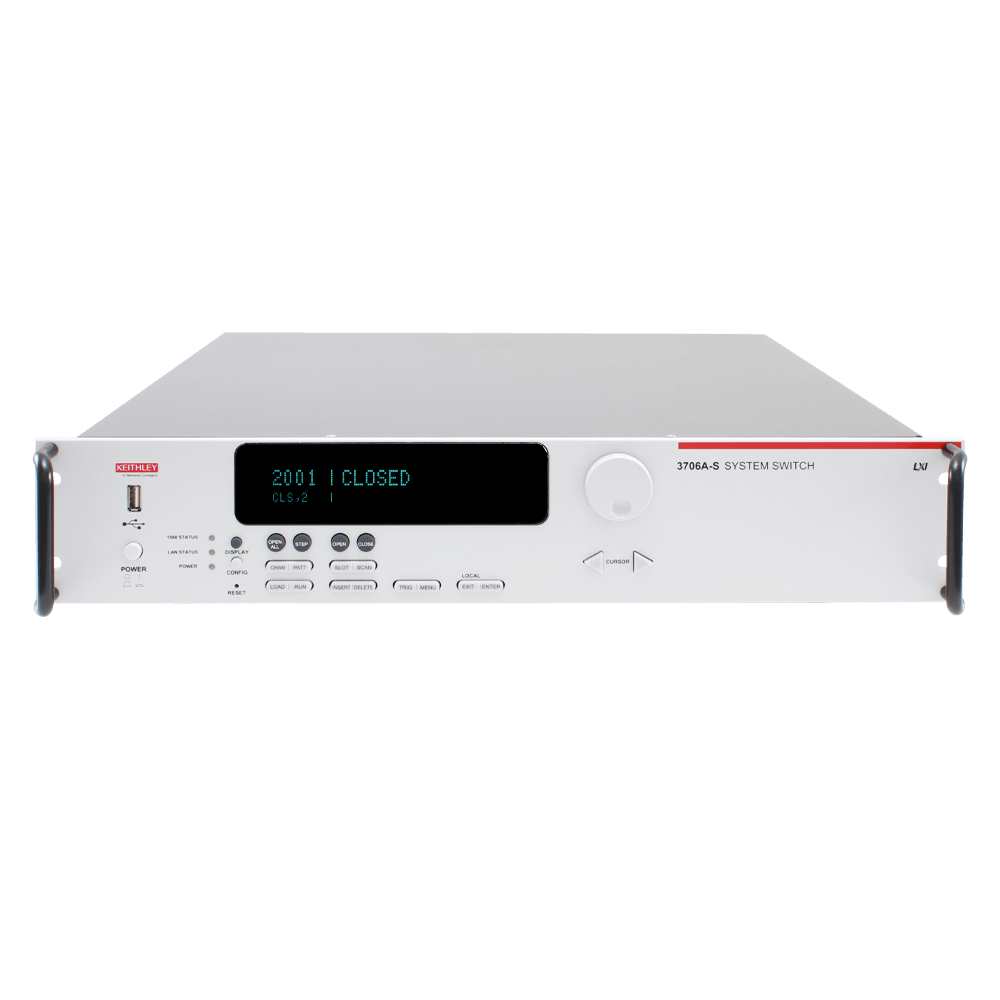

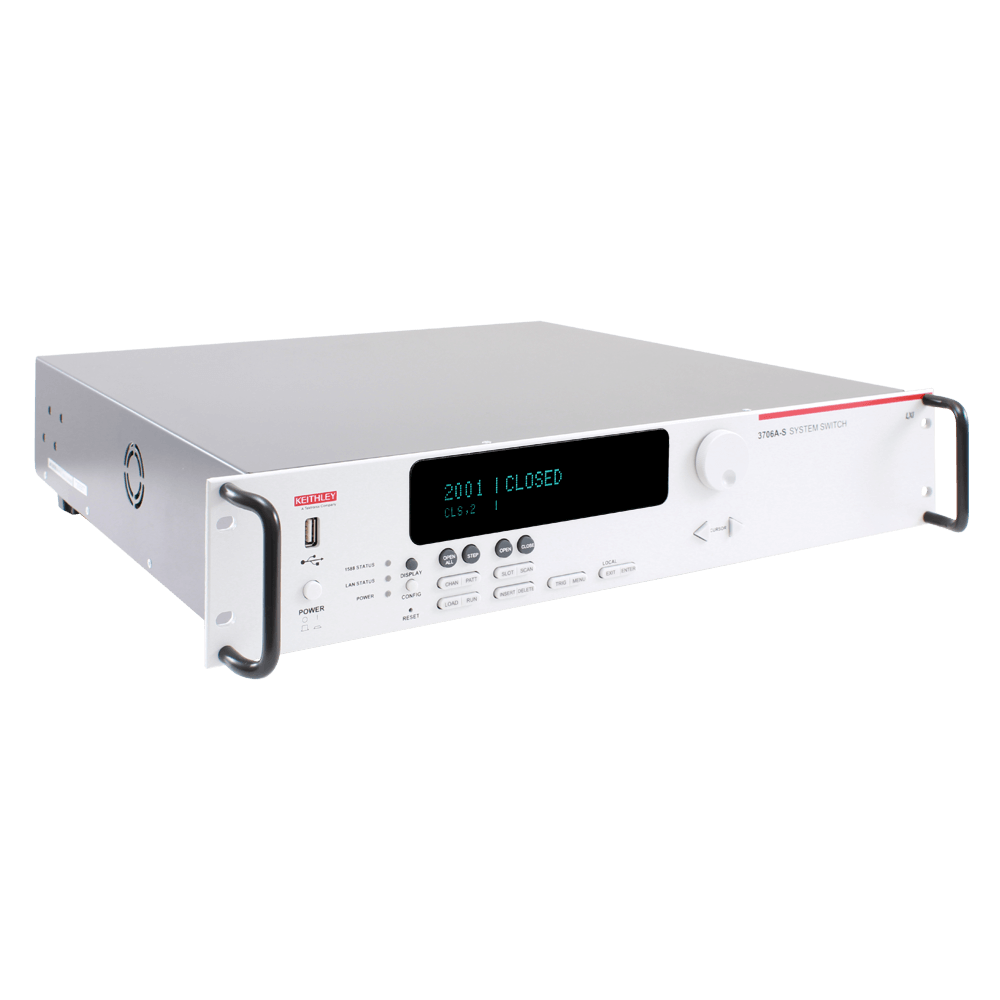

Keithley 3706A-S | Schalt- und Datenerfassungssystem, Grundgerät, 6 Slots, ohne DMM

Name: 3706A-S | Schalt- und Datenerfassungssystem, Grundgerät, 6 Slots, ohne DMM
Brand: Keithley
SKU: 3706A-S
Price: 4080.0 EUR
Availability: InStock

Herstellernummer: 3706A-S

1 auf Lager. Versandfertig in 1 Arbeitstag

4.080,00 €

zzgl. MwSt. 4.855,20 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt Bildungspreis anfragen

Keithley 3706A-S | Modulares Schalt- und Datenerfassungssystem, Grundgerät, 6-Slot Mainframe, bis zu 576 Multiplexer-Kanäle.

Mainframe mit 6 Slots, vielfältige Auswahl an Plug-in-Modulen für optimale und zukunftsfähige Anwendungsflexibilität
Mit Display für die Anzeige der aktuellen Verbindung
Messgeschwindigkeit bis 1.000 Readings/s
Spannungsmessung: 10 nV bis 300 V (DC), 100 nV bis 300 V (AC)
Strommessung: 1 pA bis 3 A (DC), 1 nA bis 3 A (AC)
Frequenzmessung: 3 Hz bis 500 kHz
Temperaturmessung: -200 bis +1820 °C (Widerstandsthermometer RTD, Thermoelemente TC, Thermistoren)
Erweiterte Messmöglichkeiten im Niederstrom- (10 µA) und Niederohm-Bereich (1 Ω)
13 Messfunktionen inkl. DCV, ACV, DCI, ACI, Frequenz, Periode, Zwei-Draht-Ohm, Vier-Draht-Ohm, Drei-Draht-RTD-Temperatur, Vier-Draht-RTD-Temperatur, Thermoelement-Temperatur, Thermistor-Temperatur, Kontinuität
Interner Speicher für max. 650.000 Messwerte, erweiterte Datenspeicherung via USB-Stick
Schnittstellen: USB (Front und Back), LAN, GPIB, LXI
Stromversorgung: 100/240 V AC, 50/60 Hz
Maße: B 483 x H 104 x T 457 mm (Tischgerät)
Gewicht: 13 kg (Transportgewicht)

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	457 x 483 x 104
Anschlussarten:	D-Sub
Anzahl DMM Stellen:	7.5
Anzahl Kanäle:	576
Anzahl Plug-In Module:	6
Artikelnummer:	3706A-S
Besonderheiten:	Embedded Web Interface
Display:	7-Segment
Frequenz-Messbereich:	3 Hz - 500 kHz
Messwertspeicher:	Buffer: 650.000
Modell:	3706A-S
Schnittstellen:	USB, LAN, GPIB
Spannungs-Messbereich DC:	10 nV - 300 V
Strom-Messbereich DC:	1 pA - 3 A
Temperatur-Messbereich:	-200 °C - 1820 °C
Verfügbare Module:	3720: Dual 1×30 Multiplexer Card (Auto CJC when used with 3720-ST) 3721: Dual 1×20 Multiplexer Card (Auto CJC when used with 3721-ST) 3722: Dual 1×48, High Density, Multiplexer Card 3723: Dual 1×30, High Speed, Reed Relay Multiplexer Card 3724: Dual 1×30
Widerstands-Messbereich:	100 nΩ - 120 MΩ

Beschreibung

3706A-S | Schalt- und Datenerfassungssystem, Grundgerät, 6 Slots, ohne DMM

Das Schalt- und Datenerfassungssystem der Serie 3700A bietet skalierbare, gerätespezifische Schalt- und Mehrkanal-Messlösungen, die für das automatisierte Testen von elektronischen Produkten und Komponenten optimiert sind. Die Serie 3700A umfasst vier Varianten des Datenlogger-Mainframes 3706A, wobei zwei Grundgeräte mit einem integrierten 7½-stelligen Hochleistungs-Digitalmultimeter (DMM) ausgestattet sind. Alle Grundgeräte 3706A enthalten jeweils sechs Steckplätze für Plug-in-Module in einem kompakten, nur 2 HE hohen Gehäuse.

Bei vollständiger Belegung kann ein Mainframe 3706A-S bis zu 576 Multiplexer-Kanäle mit zwei Leitungen unterstützen und bietet dadurch eine beispiellose Kanaldichte und Kosteneinsparung pro Kanal. Das Ergebnis ist eine vollständig integrierte Schalt- und Messlösung, die sich gleichermaßen für den Einsatz im Labor oder im Rack eignet.

Anwendungsvielfalt durch Einschubkarten:

Die breite Funktionalität der verfügbaren Einsteckkarten macht das Datenerfassungssystem 3700A zu einer flexiblen und wirtschaftlichen Messlösung. Bis zu sechs Module können in das Grundgerät 3706A-S eingesetzt werden und konfigurieren es so zu einem kompakten Datenlogger, einem vollwertigen Messdaten-Erfassungssystem oder zu einer kosteneffizienten Schalteinheit. Bei vollständiger Belegung kann ein Mainframe bis zu 576 Multiplexer-Kanäle mit zwei Leitungen unterstützen. Die wachsende Familie von steckbaren Schalt- und Steuerkarten ermöglicht zusammen mit dem internen Hochleistungs-DMM den Aufbau eines kompakten Mess- und Schaltsystems für Funktionstests im Labor und in Produktionsumgebungen.

3720: Dual 1×30 Multiplexer (Auto “Cold Junction Compensation” = automatische Temperaturkompensation der Anschlussstelle bei Nutzung des Schraubanschlusses 3720-ST)
3721: Dual 1×20 Multiplexer (Auto “Cold Junction Compensation” = automatische Temperaturkompensation der Anschlussstelle bei Nutzung des Schraubanschlusses 3720-ST)
3722: Dual 1×48 High Density Multiplexer
3723: Dual 1×30 Reed Relay Multiplexer, High Speed
3724: Dual 1×30 FET-Multiplexer
3730: 6×16 High Density Matrix
3731: 6×16 Reed Relay Matrix, High Speed
3732: Quad 4×28, Reed Relay Matrix, Ultra-High Density
3740: 32-Kanal Schaltermodul
3750: Multifunktionsmodul
3760: 10-Kanal High Current Multiplexer
3761: 10-Kanal Low Current Multiplexer
3762: 10-Kanal High Voltage Multiplexer
3765: Hall-Effekt-Karte

Software zur Steuerung des Matrix-Systems:

Messwege und Messungen können mit dem 3700A auf zwei Arten eingestellt oder durchgeführt werden: entweder über den PC oder über einen Test-Skript-Prozessor (TSP). Der TSP erhöht die Testgeschwindigkeit erheblich. Entwicklungszeiten und -kosten für Testprogramme und insbesondere auch die Testdauer in der Produktion können dadurch gesenkt werden. Durch die Erstellung eines Testskripts, das in den integrierten Mikroprozessor geladen wird, können autarke Testabläufe vorgenommen werden. Die damit umgangene langsame PC-Geräte-Kommunikation führt zu einem deutlich höheren Testdurchsatz.

Alle 3706A-Mainframes enthalten eine frontseitige USB-Schnittstelle für die einfache Übertragung von Messwerten, System-Konfigurationen und TSP-Testskripten auf Speichersticks.

Lieferumfang

Test Script Builder zur schnellen Entwicklung von Testskripts für automatisierte Messabläufe
Test Script Builder Software Suite (CD)
; Ethernetkabel
CD mit Treiber für LabVIEW, IVI C, IVI.COM
