Keithley 2461 | SourceMeter, Hochstrom-SMU, 4-Quadranten-Betrieb, 100 V, 10 A /1000 W gepulst, 7 A / 100 W DC

Herstellernummer: 2461

2461
2461
2461
2461
2461
2461
2461
2461
2461
2461
2461
2461
2461
2461
2 auf Lager. Versandfertig in 1 Arbeitstag

12.600,00 €

zzgl. MwSt. 14.994,00 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Dokumente / Downloads Beschreibung Zubehör

Keithley 2461 | SourceMeter, Hochstrom SMU-Instrument, 4-Quadranten-Betrieb als Quelle und Senke, Spannungsbereich bis 100 V, Strombereich bis 10 A gepulst / 7 A DC, Ausgangsleistung bis 1000 W gepulst / 100 W DC, dualer Digitizer 1 MSa/s / 18 Bit.

  • Multifunktional: Strom-/Spannungsquelle und -last, Messung von Strom / Spannung / Widerstand
  • 4-Quadranten-Betrieb: Einsatz als Präzisionsquelle und Senke
  • Dualer Digitizer: 1 MSa/s, 18 bit, zur simultanen Erfassung von Strom und Spannung
  • Integriertes Digitalmultimeter: 6½-stellig, Messgenauigkeit: 0,012 %
  • Ausgangsleistung: bis zu 1000 W gepulst / 100 W DC
  • 6 Spannungsbereiche (Quelle und Messen): 200 mV bis 100 V, Messgenauigkeit 0,015 bis 0,012 % je nach Messbereich
  • 10 Strombereiche (Quelle und Messen): 1 µA bis 10 A gepulst / 7 A DC, Messgenauigkeit 0,05 bis 0,15 % je nach Messbereich
  • Widerstandsmessung: <2 Ω bis >200 MΩ
  • 5 Sweep-Arten für Stromquellen-/Messbereich/-spannung: linear, logarithmisch, dual linear, dual log, benutzerdefiniert
  • 5-Zoll-Farbdisplay mit Touchfunktion
  • Pufferspeicher: >2 Mio. Rdgs
  • Schnittstellen: GPIB, USB 2.0 Typ A und B, Ethernet (LXI), Digital I/O (int /ext. Triggersignale und Handler-Steuerung), TSP-Link
  • Stromversorgung: 100/240 V AC, 50/60 Hz
  • Maße: B 255 x H 106 x T 425 mm (inkl. Tragegriffe)
  • Gewicht: 4,75 kg

Dokumente und Downloads

Broschüre
pdf | 2.98 MB

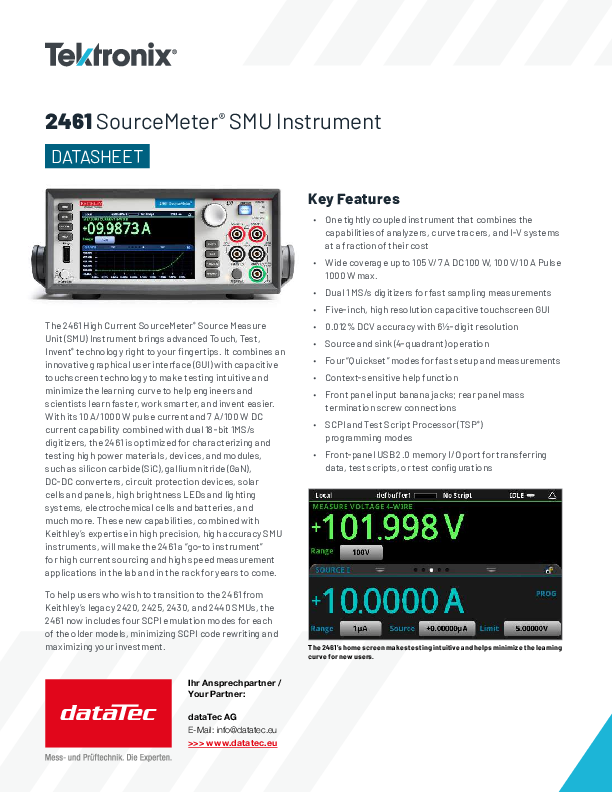

Datenblatt
pdf | 1.17 MB
Anwenderbericht
pdf | 2.25 MB

Beschreibung

2461 | SourceMeter, Hochstrom-SMU, 4-Quadranten-Betrieb, 100 V, 10 A /1000 W gepulst, 7 A / 100 W DC

Das Hochstrom-SourceMeter 2461 verfügt über Gleichstrom- sowie Impulsstromfunktionen bis 10 A / 1000 W und ist damit optimiert für die Charakterisierung und Prüfung von Hochleistungsmaterialien, Geräten und Modulen wie z. B. Siliziumcarbid (SiC), Galliumnitrid (GaN), DC-DC-Wandler, Solarzellen und Panels, LEDs oder Batterien. Das hochauflösende Farbdisplay mit intuitiver graphischer Benutzeroberfläche (GUI) und Touchfunktion optimiert die Messanwendung und trägt zur Fehlerminimierung bei.

Die beiden integrierten Digitalisierer mit 1MSa/s und 18-Bit Auflösung ermöglichen die gleichzeitige Erfassung von Spannungs- und Stromkurven. So lässt sich das reale Verhalten eines Prüflings einschließlich transienter Ereignisse präzise und schnell darstellen.

All-in One SourceMeter:

Das SMU-Instrument 2461 bietet Ihnen hochflexible Vier-Quadranten-Spannungs- und Stromquelle-/Lastfunktionen gekoppelt mit präziser Strom- und Spannungsmessung. So vereint 2461 die Anwendung als Präzisionsstromversorgung mit V- und I-Rückmeldung, als elektronische Präzisionslast, als Digitalmultimeter für DCV, DCI, Widerstand und Leistung mit 6½-stelliger Auflösung sowie als Triggersteuerung.

Das Grafikdisplay konvertiert Ihre Rohdaten und zeigt diese sofort als analysierbare und interpretierfähige Informationen an, z. B. in Form von Halbleiter-I-V-Kurven oder tabellarisch, ohne die Notwendigkeit eines separaten PCs. Zur Einbindung in Berichtsdokumente etc. können die graphischen Darstellungen auf einem USB-Stick gespeichert werden. Zur erweiterten Analyse mit Tabellenkalkulation unterstützt das SourceMeter 2461 den Export der Testdaten.

TSP-Technologie zur Systemintegration:

Um Ihre Entwicklungszeiten zu reduzieren und die Testdurchsätze zu optimieren, können Sie dank der TSP-Technologie (Test Script Processor) komplette Testprogramme in automatisierten Systemanwendungen ausführen. Benötigen Sie mehr Kanäle, können Sie via TSP-Link bis zu 32 SourceMeter 2461 miteinander sowie mit anderen TSP-fähigen SMU‘s, Multimetern oder Schaltsystemen von Keithley zu einem integrierten System verbinden. So lässt sich Ihre Konfiguration einfach und schnell an Ihre Testanforderungen anpassen.

Anwendungsbeispiele:

  • I-V-Charakterisierung und Funktionstests elektronischer Komponenten
  • Charakterisierung von Leistungsmaterialien und Halbleiter: SiC, GaN, IBGTs, Power-MOSFETs, HBLEDs
  • Charakterisierung von Leistungskomponenten: DC-DC-Wandler, Chipsets für die Telekommunikation, MOVs
  • Elektrochemische Anwendungen: Lade-/Entlade-Zyklisieren von Batterien
  • Energieerzeugung: Solarzellen, Batterien
