HUBERT A1230-01 | 4-Quad. Spannungsverstärker, DC - 7 MHz, 380 V/μs, 185 W Quelle, 68 W Senke (12300010)

Name: A1230-01 | 4-Quad. Spannungsverstärker, DC - 7 MHz, 380 V/μs, 185 W Quelle, 68 W Senke (12300010)
Brand: HUBERT
SKU: 12300010
Price: 6300.0 EUR
Availability: OutOfStock

Herstellernummer: 12300010

Lieferzeit auf Anfrage

6.300,00 €

zzgl. MwSt. 7.497,00 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt

HUBERT A1230-01 | 4-Quadranten-NF-Leistungsverstärker, DC - 7 MHz, 380 V/µs, 75 Vpeak, ± 5 Apeak, 185 W Quelle, 68 W Senke.

Ausgangsspannung: ± 75 Vpeak
Ausgangsstrom: ± 5 Apeak
Leistungsbandbreite: DC - 1 MHz
Frequenzbereich: DC - 7 MHz (Small signal -3 dB)
Ausgangsleistung: 185 W (Quelle), 68 W (Senke)
max.Anstiegsrate: 380 V/μs
Spannungsverstärkung: Zwei addierbare Eingänge mit 50 Ω und 100 kΩ Eingangswiderstand
20 ± 1 % (± 100 ppm /°C) Eingang 50 Ohm
10 ± 1 % (± 100 ppm /°C) Eingang 100 kOhm
Offset:± 2 mV typ.(± 0.1 mV /°C)
Universell einsetzbarer, breitbandiger Laborverstärker; ideal als „Nachbrenner" für Funktionsgeneratoren.
Verstärker ist mit allen induktiven und kapazitiven Lasten stabil.

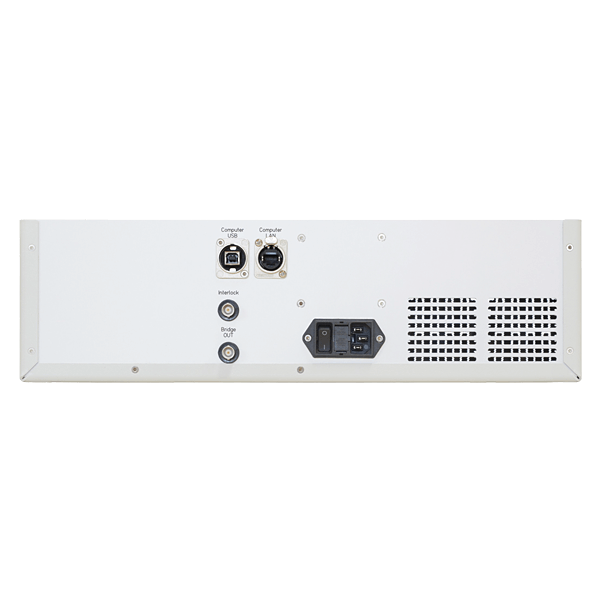

Vorverstärker Ausgang (Bridge out) ermöglicht einfachen Aufbau von einer Brückenschaltung zur Verdopplung der Ausgangsspannung.
2 Versorgungsspannungen zur idealen Lastanpassung.
USB-Port (emulierter COM-Port) serienmäßig
Abmessungen:(W x H x D) 449 x 133 x 435.5 mm
Gewicht: 14 kg

Anwendungen:

Allgemeine Laboranwendungen in Forschung, Entwicklung und Prüffeld
EMV Prüfungen
Materialprüfungen
MRI
Bauteiletests
Tauchspulenantriebe
Piezoansteuerung
Magnetfelderzeugung (z.B. mit Helmholtzspulen)
Medizintechnik
Lasertechnik
Plasmatechnik

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	676 x 484 x 153
Artikelnummer:	12300010
DC-Ausgang umpolbar:	AC Quelle
Frequenzbereich:	DC - 7 MHz
Gewicht (kg):	23
Modell:	A1230-01
Schnittstellen:	USB, LAN
max. Spannung (V):	75
max. Strom (A):	5

Beschreibung

A1230-01 | 4-Quad. Spannungsverstärker, DC - 7 MHz, 380 V/μs, 185 W Quelle, 68 W Senke (12300010)

Der A1230-01 ist ein linearer, breitbandiger Präzisions-Leistungsverstärker. Er ist prädestiniert für alle Anwendungen, die schnell veränderliche Signale an beliebigen ohmschen und komplexen Lasten benötigen.

Der A1230-01 besitzt zwei addierbare Eingänge mit 50 Ω und 100 kΩ Eingangswiderstand; der 50 Ω Eingang macht ihn zum idealen „Nachbrenner" für handelsübliche Funktionsgeneratoren.

Es stehen zwei wählbare Betriebsspannungen für Hoch-Volt / Niedrig-Strom oder Niedrig-Volt / Hoch-Strom Anwendungen zur Verfügung. Speziell bei sehr niederohmigen Lasten führt die Wahl der niedrigen Betriebsspannung zu einer erheblichen Reduktion der Verlustleistung und einem höheren Ausgangsstrom.

Werden höhere Ausgangsspannungen benötigt so ermöglicht der Vorverstärker-Ausgang (Bridge out) einen einfachen Aufbau von einer Brückenschaltung mit einem zweiten A1230-01 zur Verdopplung der Ausgangsspannung.

Das Gerät ist mit einem leisen, temperaturgeregelten Lüfter ausgestattet. Neben einer Übertemperaturabschaltung sorgt eine Verlustleistungsberechnung und eine schnelle Stromüberwachung für perfekten Kurzschluss- und Überlastungsschutz.

Die Bedienung erfolgt über die Bedienelemente auf der Frontplatte des Verstärkers. Außerdem ist der Verstärker über die USB-Schnittstelle mit Hilfe eines einfachen Byte-Protokolls komplett fernsteuerbar.

Werden höhere Ausgangsspannungen oder höhere Ausgangsströme benötigt, so sind Konfigurationen mit Reihen- oder Parallelschaltungen mehrerer A1230-01 möglich.

Zubehör (6 Produkte )

Rohde&Schwarz HMF2525

Funktionsgenerator, 1-Kanal 25MHz, 10Vss, Arbiträr, USB, RS232 (3593.0616.02)

Lieferzeit auf Anfrage

2.070,00 €

GW Instek AFG-3021

Funktionsgenerator, 1-Kanal 20 MHz, 10Vss, Arbiträr, USB, LAN

Lieferzeit auf Anfrage

1.350,00 €

GW Instek AFG-2012

Funktionsgenerator, 1-Kanal 12 MHz, 10Vss, Arbiträr, USB

Lieferzeit auf Anfrage

295,00 €

GW Instek AFG-3081

Funktionsgenerator, 1-Kanal 80 MHz, 10Vss, Arbiträr, USB, RS232, GPIB

Lieferzeit auf Anfrage

2.700,00 €

Serie

Serie

Keysight 33521B

Funktionsgenerator, 1-Kanal 30MHz, 10Vss, Arbiträr, Trueform, USB, LAN, GPIB

Lieferzeit auf Anfrage

2.844,00 €

Serie

Serie

Keysight 33511B

Funktionsgenerator, 1-Kanal 20MHz, 10Vss, Arbiträr, Trueform, USB, LAN, GPIB

3 auf Lager. Versandfertig in 1 Arbeitstag

2.587,00 €

Infos zum Hersteller

HUBERT

Das Portfolio von Dr. Hubert umfasst Leistungsverstärker, EMV-Störgeneratoren, Koppelnetzwerke für EMV-Prüfungen und allgemeine Laboranwendungen. Die Produkte von Dr. Hubert werden in Deutschland produziert und können auch auf Kundenwunsch für spezielle Anwendungen in kleinen Stückzahlen modifiziert werden. In enger Kooperation mit der Fachhochschule Bochum verbindet Dr. Hubert am Technologiezentrum Ruhr (TZR) zukunftsfähige Forschung und industrielle Anwendung.
