GW Instek GDS-3354A | Oszilloskop, DSO, 4 Kanal, 350 MHz, 5 GSa/s, 200 Mpts, 200.000 wfm/s, GDS-3000A Serie

Name: GDS-3354A | Oszilloskop, DSO, 4 Kanal, 350 MHz, 5 GSa/s, 200 Mpts, 200.000 wfm/s, GDS-3000A Serie
Brand: GW Instek
SKU: GDS-3354A
Price: 5238.0 EUR
Availability: OutOfStock

Herstellernummer: GDS-3354A

Lieferzeit auf Anfrage

5.238,00 €

zzgl. MwSt. 6.233,22 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

GW Instek GDS-3354A | Oszilloskop, DSO, 4 Kanal, 350 MHz Bandbreite, bis zu 5 GSa/s Sampling Rate, 200 Mpts Speicher je Kanal, 200.000 wfm/s Update-Rate, GDS-3000A Serie.

Bandbreite: 350 MHz
Kanäle: 4 analoge Kanäle
10,2 Zoll TFT LCD Farbdisplay mit 800x480 Pixel
Vertikale Auflösung: 8 bit (12 bit in Hi Res)
Speichertiefe: 200 Mpts je Kanal
Update Rate: 200.000 Wfm/s
Sample Rate: 5 GSa/s (1 Kanal) / 2,5 GSa/s (2 Kanal)
Trigger: I2C/UART/CAN/LIN Serial Bus Trigger und Dekodierung
Messfunktionen: 38 automatische Messfunktionen / weitere Messfunktionen optional verfügbar
Integrierter Arbiträrer Funktionsgenerator: 2 Kanal, 25 MHz
Integrierter Spektrum-Analysator: 2 Kanal, DC ~ 2.5GHz mit Spektrogram
Optionaler Logikanalysator: 16 Kanal
Schnittstellen: Standard: USB/LAN/RS-232 / Optional: GPIB
Abmessungen (H x B x T): 253 mm x 420 mm x 113,8 mm
Gewicht: ca. 4,6 kg

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	113,8 x 420 x 253
Anzahl Kanäle:	4
Artikelnummer:	GDS-3354A
Bandbreite (MHz):	350
Besonderheiten:	Spectrum Analyzer
Bildschirmgröße:	26 cm
Bildschirmtyp:	800 x 480, WVGA
Counter:	Ja
DVM:	Ja
Funktionsgenerator:	AWG 25 MHz
Garantie (Jahre):	3
Gewicht (kg):	4.6
Modell:	GDS-3354A
Samplerate:	5 GSa/s
Schnittstellen:	USB, LAN, RS-232 Optional: GPIB
Segmentierbarer Speicher:	490.000
Signalerfassungsrate:	200.000 wfms/s
Speichertiefe:	200 MPts
Triggerarten:	Edge, Pulse Width (Glitch), Video, Pulse Runt, Rise&Fall (Slope), Time out, Alternate, Event-Delay, Time-Delay, Bus
Vertikale Auflösung:	8-bit

Dokumente und Downloads

Datenblatt

pdf | 2.04 MB

Beschreibung

GDS-3354A | Oszilloskop, DSO, 4 Kanal, 350 MHz, 5 GSa/s, 200 Mpts, 200.000 wfm/s, GDS-3000A Serie

Das digitale Speicher-Oszilloskop (DSO) GDS-3354A der GW Instek Serie GDS-3000A verfügt über 4 analoge Kanäle, einen 2,5 GHz Spektrumanalysator sowie einen 2 Kanal Arbiträrgenerator mit 25 MHz. Optional erhalten Sie für das GDS-3354A einen 16 Kanal Logic-Analyzer. Die Oszilloskope der GDS-3000A Serie verfügt über eine Speichertiefe je Kanal von bis zu 200 Mpts, eine Abtastrate von 5 GSa/s (1 Kanal) und 2,5 GSa/s (2 Kanal). Das 10.2" TFT LCD Farbdisplay ermöglicht es Ihnen alle Signale klar und deutlich zu analysieren.

Im Standard verfügt das GDS-3354A über eine USB, LAN sowie RS-232 Schnittstelle. Ein GPIB Anschluss ist optional erhältlich.

Sie erhalten die GW Instek Oszilloskope der GDS-3000A Serie neben der hier vorgestellten Variante mit 350 MHz Bandbreite auch als Oszilloskop mit 650 MHz (Art.-Nr.: GDS-3654A) sowie auch als 2-Kanal Variante (305 MHz: GDS-3352A / 650 MHz: GDS-3652A).

Lieferumfang

Oszilloskop
Anwender-Handbuch auf CD
Netzteil
1 x 10:1 Tastkopf je Kanal

Zubehör (17 Produkte)

GW Instek
GTL-248

GPIB-Kabel, geschirmt, 2m

Lieferzeit auf Anfrage

153,00 €

GW Instek
GTL-110

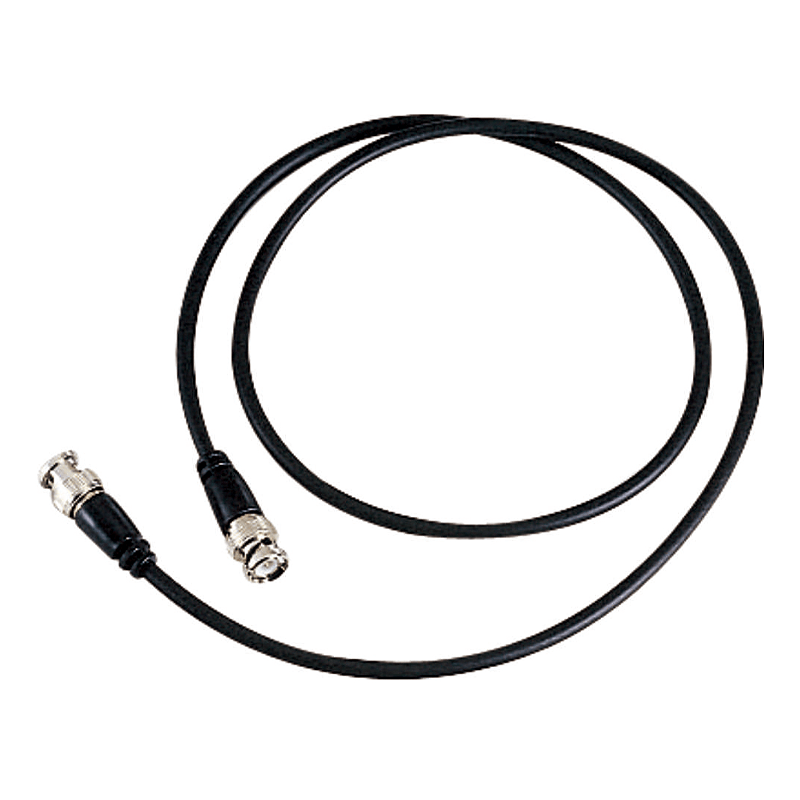

BNC-Kabel, 1m, BNC(M)-BNC(M)
