GW Instek GSM-20H10 | Präzisions-Source Measure Unit (SMU), DC, 1 Kanal, 4-Quadranten 210V/1,05A, 22W

Name: GSM-20H10 | Präzisions-Source Measure Unit (SMU), DC, 1 Kanal, 4-Quadranten 210V/1,05A, 22W
Brand: GW Instek
SKU: GSM-20H10
Price: 4381.0 EUR
Availability: OutOfStock

Herstellernummer: GSM-20H10

Versandfertig in 5 bis 10 Arbeitstagen

4.381,00 €

zzgl. MwSt. 5.213,39 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

GW Instek GSM-20H10 | Präzisions-Source Measure Unit (SMU), DC, 1 Kanal, 4-Quadranten 210V/1,05A, 22W, RS-232, USBTMC, LAN.

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Beschreibung

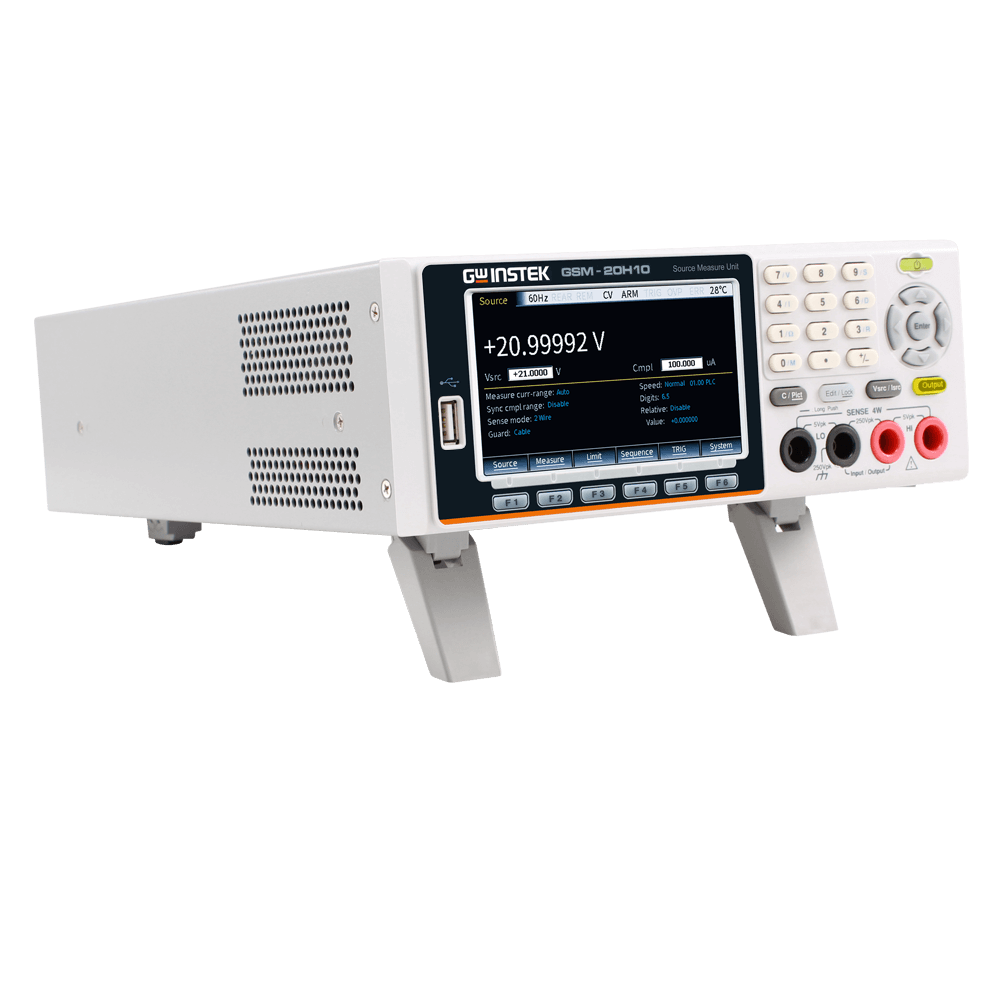

GSM-20H10 | Präzisions-Source Measure Unit (SMU), DC, 1 Kanal, 4-Quadranten 210V/1,05A, 22W

Das GW Instek GSM-20H10 ist eine Präzisions-Source Measure Unit (SMU), das hochstabile Gleichstrom- und 6½-stellige Multimeter-Messungen in Instrumentenqualität liefert. Während des Betriebs kann es als Spannungsquelle, Stromquelle, Voltmeter, Amperemeter und Ohmmeter verwendet werden. Somit eignet sich das GSM-20H10 optimal für die Bewertung von Komponenteneigenschaften und Testanwendungen in der Produktion, einschließlich Nanomaterialien und -komponenten, Halbleiterarchitektur, organische Materialien, hocheffiziente Beleuchtung, passive Komponenten und Analyse der Materialeigenschaften, etc.

Das GSM-20H10 bietet einen Vier-Quadranten-Betrieb von ±210 V / ±1,05 A / 22 W. Der erste und der dritte Quadrant arbeiten als Stromversorgungen, um die Last mit Strom zu versorgen. Der zweite und vierte Quadrant fungieren als Last und verbrauchen intern Strom. Spannungs-, Strom- und Widerstandswert können während des Betriebs der Stromversorgungs- oder Lastfunktion mit einer Genauigkeit von 0,012% und einer Auflösung von 1 μV / 10 pA / 10 μΩ gemessen werden.

Hinsichtlich der Abtastrate unterstützt das GSM-20H10 eine Abtastrate von bis zu 50k Punkten/Sekunde, mit der die Eigenschaften des Prüflings genau analysiert werden können. Mit dem großen 4,3-Zoll Bildschirm können alle Messeinstellungen, Parameter und Ergebnisse vollständig auf dem Bildschirm angezeigt werden. Die SDM-Funktion (Source Delay Measure) verzögert die Abtastung, wenn sich das Signal ändert, um zu verhindern, dass das instabile Signal erfasst wird und eine Fehleinschätzung verursacht. Es gibt vier eingebaute Sequenzausgabemodi (Stair, Log, SRC-MEM, Custom), die bis zu 2500 Punkte an Sequenzvariationen ausgeben können.

Das GW Instek GSM-20H10 verfügt über Überspannungs- (OVP) und Überhitzungsschutz (OTP). Die SMU unterstützt Standard-SCPI-Befehle und bietet RS-232-, USBTMC-, LAN- und GPIB-Schnittstellen (optional).

Produktmerkmale:

Maximale Leistung: ±210V/±1,05A/22W
Eingebaute 4 Sequenzausgangsmodi, bis zu 2500 Punkte
OVP/OTP Schutz
0,012% Grundmessgenauigkeit mit 6½-stelliger Auflösung
Variable Abtastrate
SDM (Source Delay Measure) Zyklus
2-, 4- und 6-Draht Fernabtastung von V-Quellen und Messungen
Variable Displayziffern
Eingebaute Grenzwertfunktion
Eingebaute 5 Berechnungsfunktionen
4,3'' LCD, Digitales Zifferntastatur
Eingebaute Echtzeituhr
Schnittstellen: RS-232, USBTMC, LAN, GPIB (optional)

Lieferumfang

Source Measure Unit SMU
CD User Manual
Quick Start Manual
Test Lead GTL-207A
2 x Alligator Clip
