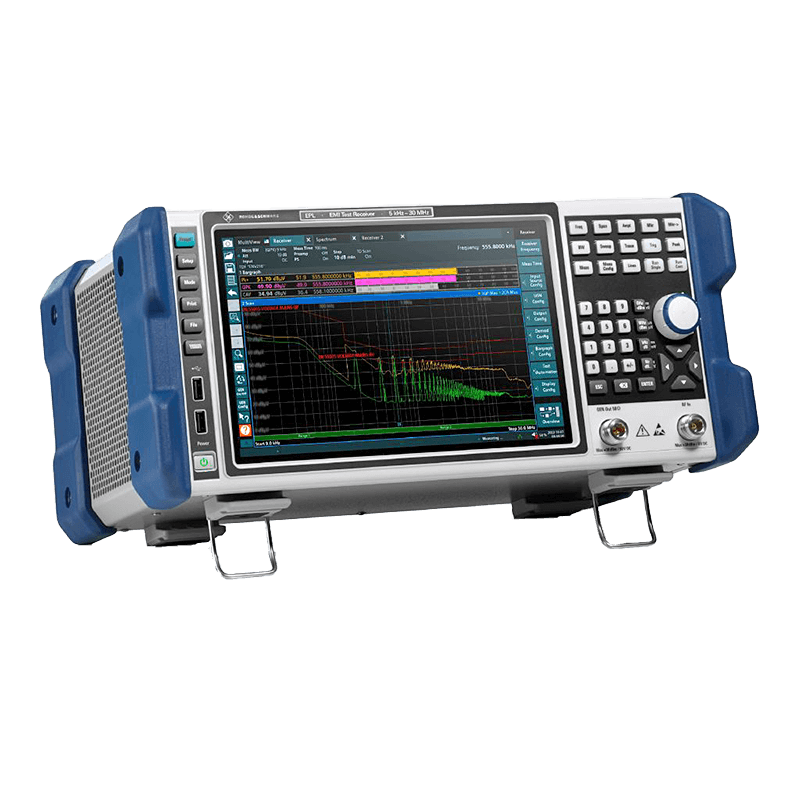

Rohde&Schwarz EPL1000 | Funkstörmessempfänger / EMI Test Receiver, 5 kHz - 30 MHz (1350.4444.10)
Herstellernummer: 1350.4444.10
Auf Anfrage
Rohde & Schwarz 1350.4444.10 | EPL1000 Funkstörmessempfänger / EMI Test Receiver, 5 kHz - 30 MHz.
- Display: 10,1 Zoll TFT Color Display
- RF Input: 50 Ω, N Stecker (female), integrierter Pulsbegrenzer
- Frequenzbereich: 5 kHz - 30 MHz
- Dämpfungsglied:0 dB - 55 dB, in 1 dB Steps
- Vorwahl-Bandbreiten (-6 dB), nominal: 10 Hz - 150 kHz: fixed lowpass filter // 150 kHz - 30 MHz: 38 MHz, fixed bandpass filter
- Vorverstärker: Umschaltbar, 20 dB (nom.)
- EMI Filter (–6 dB): 10/100/200 Hz // 1/9/10/100/120 kHz // 1 MHz
- Abmessungen (H x B x T): 186 mm x 408 mm x 235 mm
- Gewicht: 6,9 kg
- Empfohlenes Kalibrierungsintervall: 1 Jahr

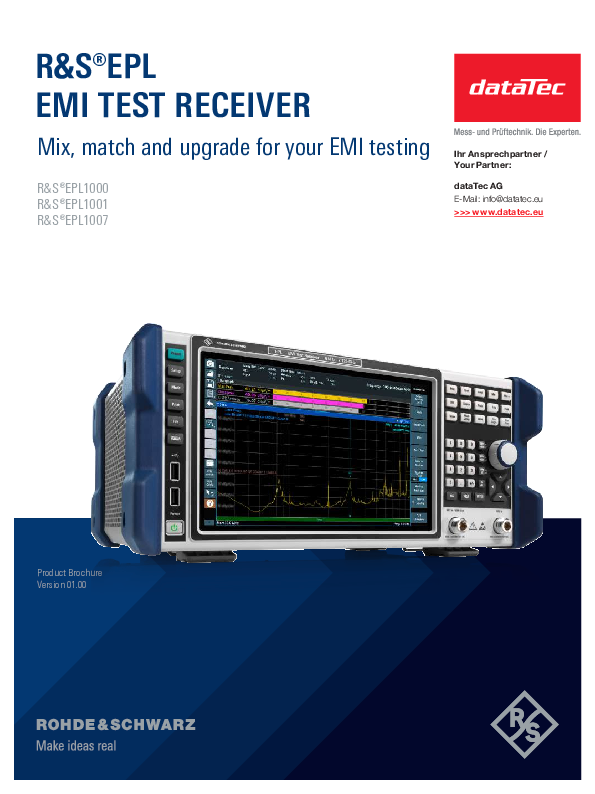

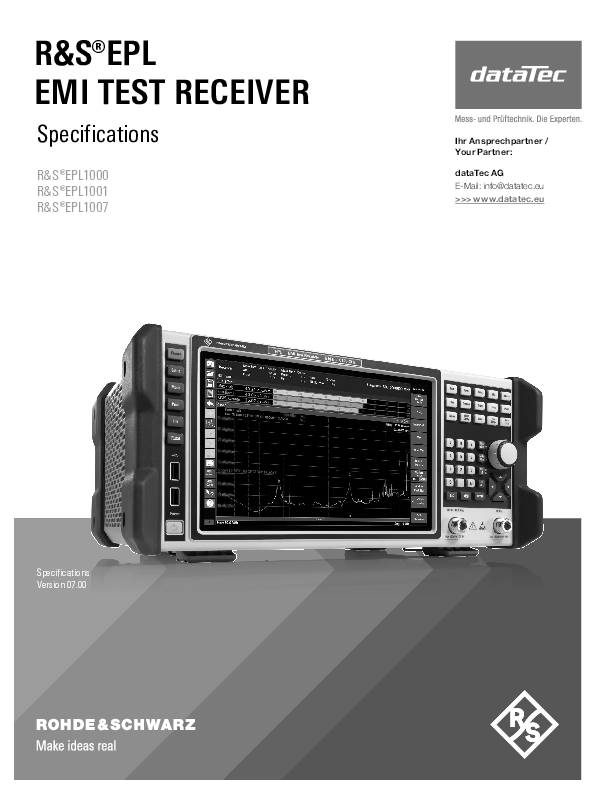

Dokumente und Downloads
Beschreibung
EPL1000 | Funkstörmessempfänger / EMI Test Receiver, 5 kHz - 30 MHz (1350.4444.10)
Der Rohde & Schwarz Funkstörmessempfänger EPL1000 ist ein »Full-Compliance Analyzer« für schnelle und präzise Identifizierung von elektromagnetischen Störungen (EMI) von 5 kHz bis 30 MHz. Typische Anwendungsgebiete sind Pre-Compliance-Messungen, Vorzertifizierungen und Zertifizierungen nach IEC, EN, CISPR und FCC.
Der EMI Test Receiver erfüllt die Anforderungen von CISPR16-1-1 und unterstützt die 6 dB Bandbreiten in dekadischen Schritten, die von den Standards MIL-STD-461 und DIO-160 vorausgesetzt werden. Mit den zusätzlichen Funktionen eines Spektrumanalysators sowie eines Signal- und Tracking-Generators ist der EPL1000 ideal für verschiedene Laboranwendungen geeignet.

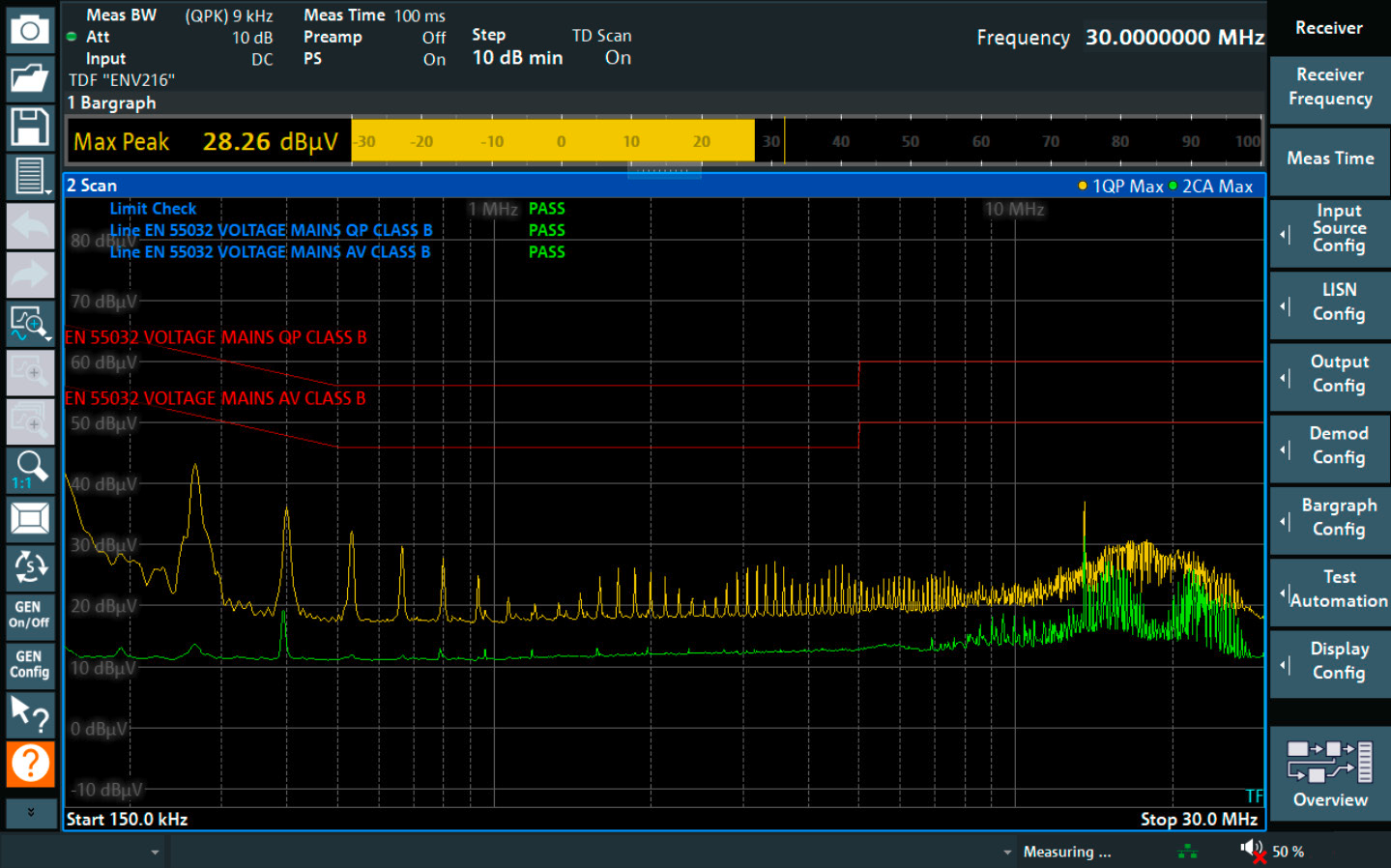

Mit seinem sehr schnellen Zeitbereichs-Scan misst der EPL1000 alle Frequenzen des CISPR-Bandes A und B auf einmal. So können auch große Frequenzsegmente über längere Zeiträume lückenlos geprüft werden. Die eingebaute Vorselektion sorgt für einen hohen Dynamikbereich und ermöglicht die Erfassung von kurzen Impulsen. Für die detaillierte Signalanalyse bietet der R&S EPL1000 eine Spektrogrammfunktion und eine ZF-Analyse.

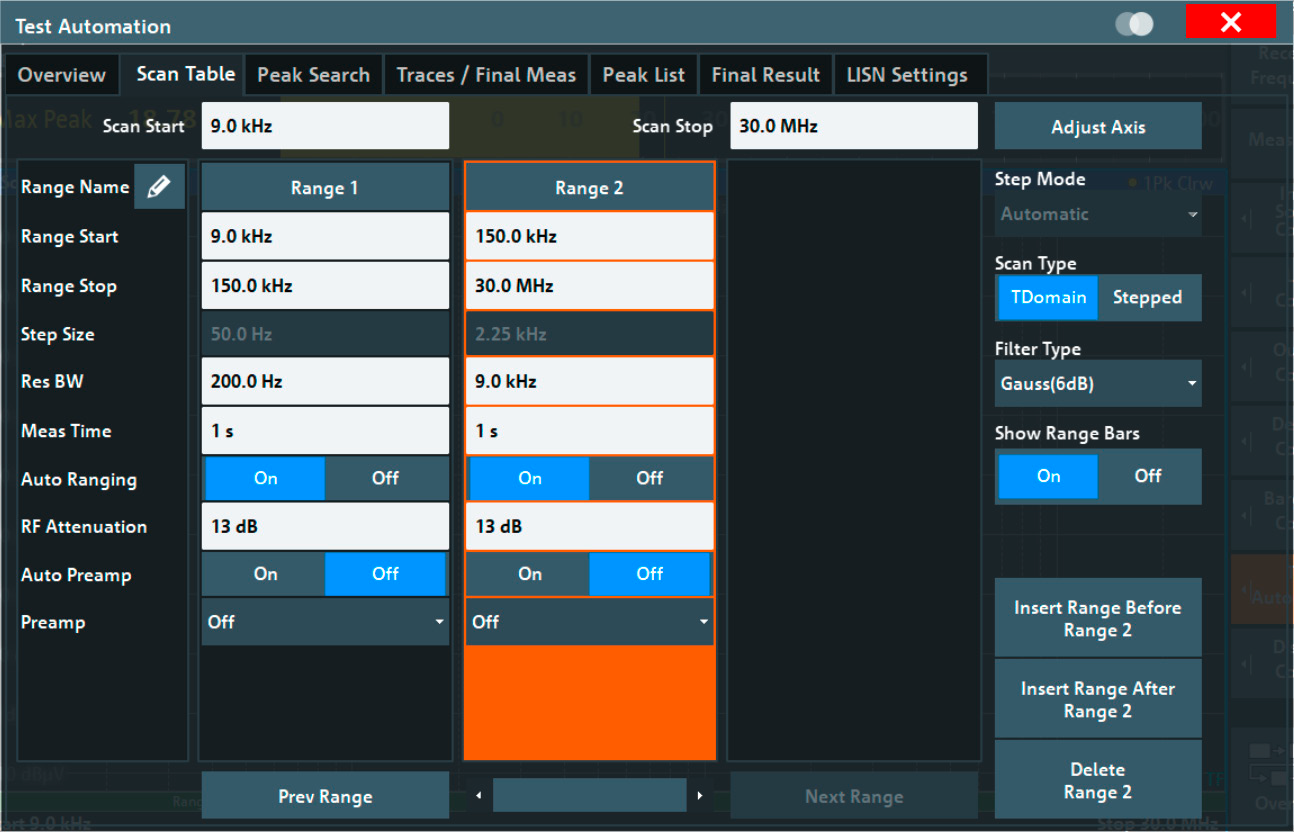

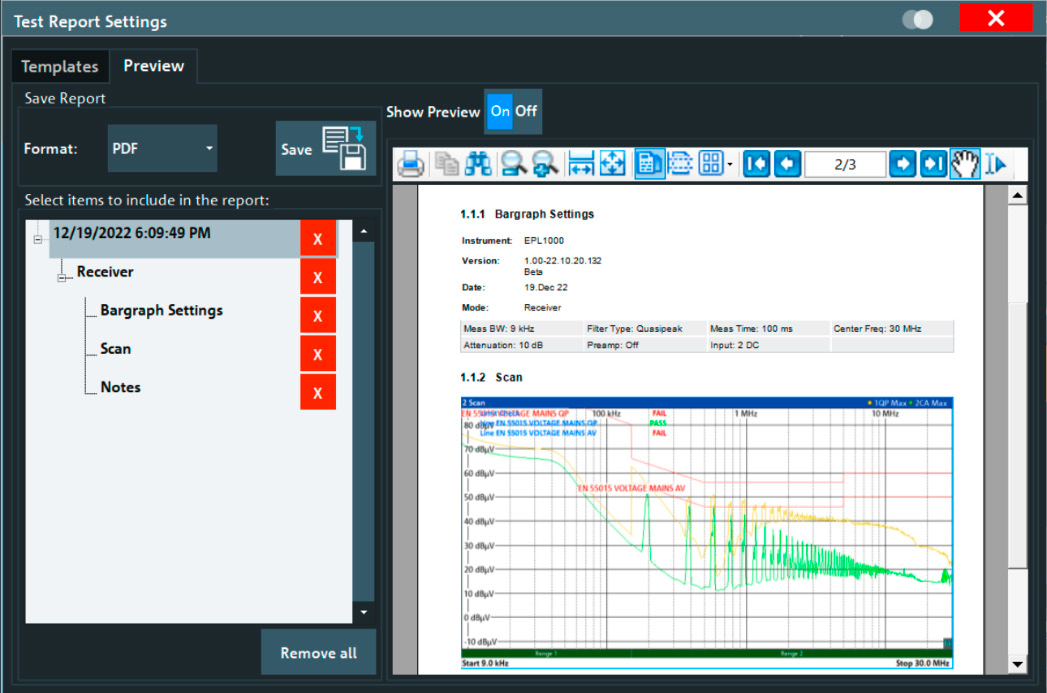

Die Automatisierung vereinfacht die Messungen und sorgt für eine exakte Reproduzierbarkeit der Prüfabläufe. So können zum Beispiel alle an einer Rohde&Schwarz Netznachbildung (LISN) angeschlossenen Leitungen auf Knopfdruck geprüft werden. Der Vergleich mit den konfigurierten Grenzwerten erfolgt ebenfalls automatisch, und der R&S EPL1000 zeigt das Ergebnis der gesamten Messung als PASS/FAIL an. Mit dem integrierten Reportgenerator lassen sich das Ergebnis und die Messdetails einfach speichern und ausdrucken.
Mit dem optionalen integrierten Signalgenerator mit Mitlaufgeneratorfunktion lassen sich die Übertragungsfunktionen der für die Messungen verwendeten Komponenten schnell und einfach ermitteln, ohne dass ein zusätzliches Gerät benötigt wird.

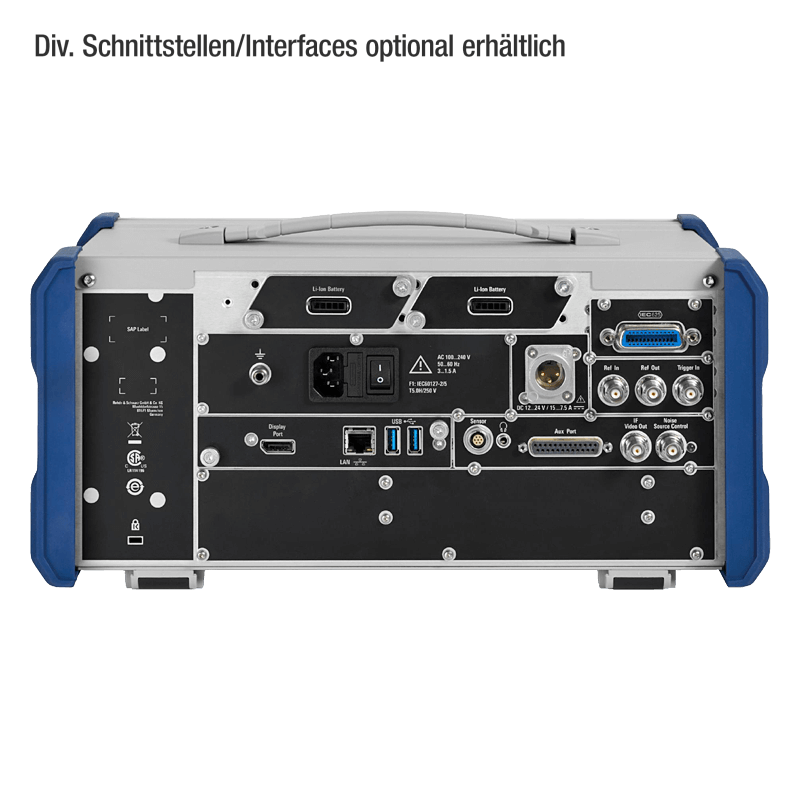

Der Rohde & Schwarz EPL1000 lässt sich dank des Batteriebetriebs, des 12 V bis 24 V DC-Eingangs, sowie der praktischen Tragetasche sehr flexibel einsetzen.
