HF-Abschirmzelte für EMV-Messungen von Shieldex.

Im Bereich der elektromagnetischen Verträglichkeit (EMV) bietet der Hersteller shieldex Produkte, die eine abgeschirmte Umgebung für Ihre EMC Pre-Compliance-Tests (EMV-Vorabtests) sicherstellen. Die mobilen EMV-Zelte mit metallisiertem Gewebe von Shieldex verwandeln jede Räumlichkeit in ein Messlabor. Erfahren Sie mehr zu den Lösungen mit der Sie Ihren elektronischen Messgeräten eine perfekte elektromagnetische Abschirmung bieten können.

Flexible und mobile Labore für eine sichere Abschirmung.

Elektronikgeräte müssen vom Hersteller auf elektromagnetische Verträglichkeit geprüft werden sowie einer Einhaltung von Vorschriften gewährleisten bevor diese auf den Markt können. Diese sognannten Konformitätstests werden meist in Testlaboren mit spezieller Messausrüstung und abgeschirmter HF-Kammer durchgeführt, welche die elektromagnetischen Wellen absorbiert damit die Störfestigkeit geprüft werden kann. Für einen Termin zur Produktüberprüfung stehen oft einige Wochen Wartezeit aus und jeder Testdurchlauf kann mehrere tausend Euro kosten. Wenn dann noch beim Produkt am Design nachgebessert werden muss, muss im schlimmsten Fall die Markteinführung verschoben werden.

Mit den HF-Abschirmzelten von Shieldex haben Sie ihr eigenes Testlabor vor Ort und können so oft und schnell nachbessern, wie Sie wollen:

Komplett abgeschirmte Messung unabhängig von externen Störquellen
Große Zeit- und hohe Kostenersparnis
Hohe Abschirmleistung
Einfache Montage/Demontage
Robuste Bauweise und langlebiges Material auch für anspruchsvolle Umgebungen

Die Modelle.

Mit den EMV-Abschirmzelten wird jeder Raum zu einem Messlabor. Die kleineren Zelte eignen sich z. B. für die Präzisionsmessung kleiner Objekte, wäherend die großen Zelte für die Messung sperriger Objekte verwendet werden können. Alle EMV-Zelte sind aus einer hochwertigen Material- und Metallkombination (zwei- oder dreilagig) gefertigt, die eine hervorragende Abschirmung von elektromagnetischen Wellen gewährleistet. Die Materialien sind perfekt aufeinander abgestimmt und bieten eine hervorragende Barriere gegen elektromagnetische Strahlung. Zudem enthalten alle Modelle einen geschirmten Kabelschlauch und eine textile Tür mit abschirmendem Reißverschluss. Bei dataTec erhalten Sie diese fünf Modelle:

Das Modell ist für die Pendulum EMV-Scanner der SCN-500-Serie ideal geeignet.

Durchschnittlich 75 dB Abschirmleistung zwischen 0,03 bis 7 GHz
Innenmaß (B x H x T) 1.000 x 1.000 x 700 mm
Dreilagige Materialkombination bestehend aus Silber, Kupfer, Nickel und Zinn

Für das größere EMV-Scanner Modell SCN-564 ist dieses Modell geeignet.

Durchschnittlich 75 dB Abschirmleistung zwischen 0,03 bis 7 GHz
Innenmaß (B x H x T) 1.350 x 1.180 x 1.000 mm
Dreilagige Materialkombination bestehend aus Silber, Kupfer, Nickel und Zinn

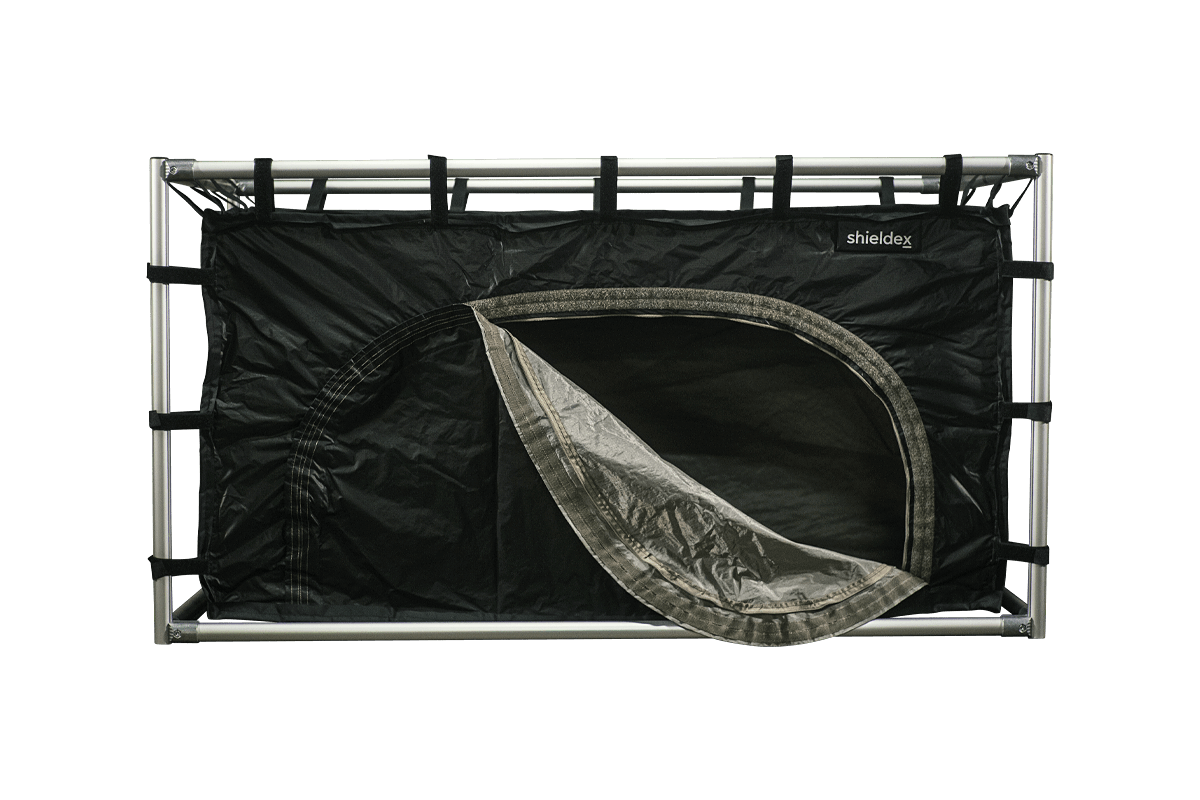

Dies ist das sogenannte Table Top-Modell, das schnell und einfach auf Tischen installiert kann. Hier kann das Testgerät direkt am Arbeitsplatz geprüft werden.

Durchschnittlich 88 dB Abschirmleistung zwischen 0,03 bis 16 GHz
Innenmaß (B x H x T) 1.220 x 610 x 610 mm
Dreilagige Materialkombination bestehend aus Silber, Kupfer, Nickel und Zinn

Das Modell mit zweilagiger Materialkombination ist ein EMV-Personenzelt (EMC Shielded Enclosure), welche durch seine Größe einen bequemen Zugang zur störungsfreien Arbeit mit elektronischen Geräten ermöglichen.

Durchschnittlich 75 dB Abschirmleistung zwischen 0,3 bis 18 GHz
Innenmaß (B x H x T) 2.150 x 2.180 x 2.150 mm
Zweilagige Materialkombination bestehend aus Silber, Kupfer und Nickel

Dieses EMV-Personenzelt (EMC Shielded Enclosure) hat eine dreilagige Materialkombination, welche im Gegensatz zum Modell PBN2 zusätzlich noch Zinn verwendet, um eine noch höhere Abschirmung zu gewährleisten.

Durchschnittlich 95 dB Abschirmleistung zwischen 0,03 bis 40 GHz
Innenmaß (B x H x T) 2.150 x 2.180 x 2.150 mm
Dreilagige Materialkombination bestehend aus Silber, Kupfer, Nickel und Zinn

Aufbau und Set-up des Table Top-Modell

Aufbau und Set-up der Personenzelte

Produktübersicht.

Finden Sie nun das passende Modell für Ihre Anforderungen:

Shieldex
RF-X C

HF Abschirmzelt für Pendulum EMV Scanner SCN-500, 1000 x 700 x 1000 mm

4.860,00 €

Lieferzeit auf Anfrage

Shieldex
RF-X D

HF Abschirmzelt für Pendulum EMV Scanner SCN-564, 1350 x 1000 x 1180 mm

5.193,75 €

Lieferzeit auf Anfrage

Sale

Exklusiv

dataTec
Exklusiv-Aktion AC01067

EMV Aktions-Bundles mit 3 GHz / 6 GHz mit großem Preisvorteil.

Auf Anfrage

Shieldex
RF-X TBZN3

Table Top EMV Zelt, dreilagig, 610 x 1220 x 610 mm

4.799,00 €

Lieferzeit auf Anfrage

Shieldex
RF-X PBN2

Mobiles EMV Personenzelt, zweilagig, 2150 x 2150 x 2180 mm

Auf Anfrage

Lieferzeit auf Anfrage

Shieldex
RF-X PBZN3

Mobiles EMV Personenzelt, dreilagig, 2150 x 2150 x 2180 mm

Auf Anfrage

Lieferzeit auf Anfrage

Pendulum
SCN-524/3G

Detectus Nahfeldscanner 4D, EMV, 3 GHz, Scanfläche 200 mm x 100 mm x 100 mm

Auf Anfrage

Lieferzeit auf Anfrage

Pendulum
SCN-524/6G

Detectus Nahfeldscanner 4D, EMV, 6 GHz, Scanfläche 200 mm x 100 mm x 100 mm

Auf Anfrage

Lieferzeit auf Anfrage
