Chroma 52403P-25-10 | PXIe Short Pulse SMU, ± 25 V, DC, 3,5 A, 18 bit

Name: 52403P-25-10 | PXIe Short Pulse SMU, ± 25 V, DC, 3,5 A, 18 bit
Brand: Chroma
SKU: 52403P-25-10
Price: 11020.0 EUR
Availability: OutOfStock

Herstellernummer: 52403P-25-10

Lieferzeit auf Anfrage

11.020,00 €

zzgl. MwSt. 13.113,80 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Chroma 52403P-25-10 | PXIe Short Pulse SMU, ± 25 V, DC, 3,5 A, 18 bit.

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

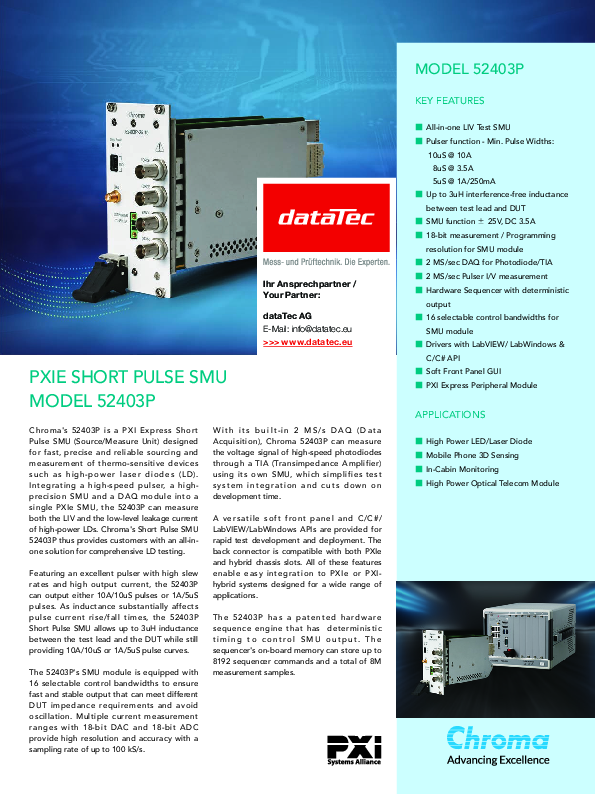

Datenblatt

pdf | 0.60 MB

Beschreibung

52403P-25-10 | PXIe Short Pulse SMU, ± 25 V, DC, 3,5 A, 18 bit

Die Chroma 52403P-25-10 ist eine hochpräzise PXI Express Short Pulse Source Measure Unit (SMU), die für schnelle, präzise und zuverlässige Quellen- und Messungen von thermosensitiven Geräten wie Hochleistungslaserdioden (LD) entwickelt wurde. Sie integriert einen Hochgeschwindigkeits-Impulser, eine hochpräzise SMU und ein DAQ-Modul in eine einzige PXIe SMU, wodurch sowohl die LIV- als auch die Niedrigpegel-Leckstrommessung von Hochleistungs-LDs ermöglicht wird.

Das hervorragende Design mit hoher Anstiegsgeschwindigkeit ermöglicht es der Short Pulse SMU 52403P, 10A/10uS-Impulse und 1A/5uS-Impulse auszugeben, die die Laserdiode vor Selbstheizung schützen.

Das SMU-Modul der 52403P ist mit 16 wählbaren Regelbandbreiten ausgestattet, um einen schnellen und stabilen Ausgang zu gewährleisten, der unterschiedliche DUT-Impedanzanforderungen erfüllen und Oszillationen vermeiden kann. Mehrere Strommessbereiche mit 18-Bit-DAC und 18-Bit-ADC bieten eine hohe Auflösung und Genauigkeit mit einer Abtastrate von bis zu 100 kS/s.

Mit dem eingebauten 2 MS/s DAQ (Data Acquisition) kann die Chroma 52403P das Spannungssignal von Hochgeschwindigkeits-Photodioden über einen TIA (Transimpedance Amplifier) mit ihrer eigenen SMU messen, was die Integration des Testsystems vereinfacht und die Entwicklungszeit verkürzt.

Die 52403P verfügt über einen patentierten Hardware-Sequenzer, der ein deterministisches Timing zur Steuerung des SMU-Ausgangs hat. Der Speicher des Sequenzers kann bis zu 8192 Sequenzerbefehle und insgesamt 8M Messproben speichern.

Produktmerkmale:

Hochpräzise PXI Express Short Pulse Source Measure Unit (SMU)
Entwickelt für schnelle, präzise und zuverlässige Quellen- und Messungen von thermosensitiven Geräten wie Hochleistungslaserdioden (LD)
Integriert einen Hochgeschwindigkeits-Impulser, eine hochpräzise SMU und ein DAQ-Modul in einer einzigen PXIe SMU
Ausgezeichneter Impulser mit hohen Anstiegsgeschwindigkeiten und hohen Ausgangsströmen
Kann entweder 10A/10uS-Impulse oder 1A/5uS-Impulse ausgeben
16 wählbare Regelbandbreiten
Mehrere Quell- und Messbereiche mit einem 18-Bit-DAC/ADC
Abtastrate von bis zu 100 kS/s
Eingebauter 2 MS/s DAQ (Data Acquisition)
Vielseitiges Soft-Frontpanel und C/C#/LabVIEW/LabWindows APIs
Kompatibilität mit PXIe und Hybrid-Chassis
Patentierter Hardware-Sequenzer
Speicher des Sequenzers kann bis zu 8192 Sequenzerbefehle und insgesamt 8M Messproben speichern
