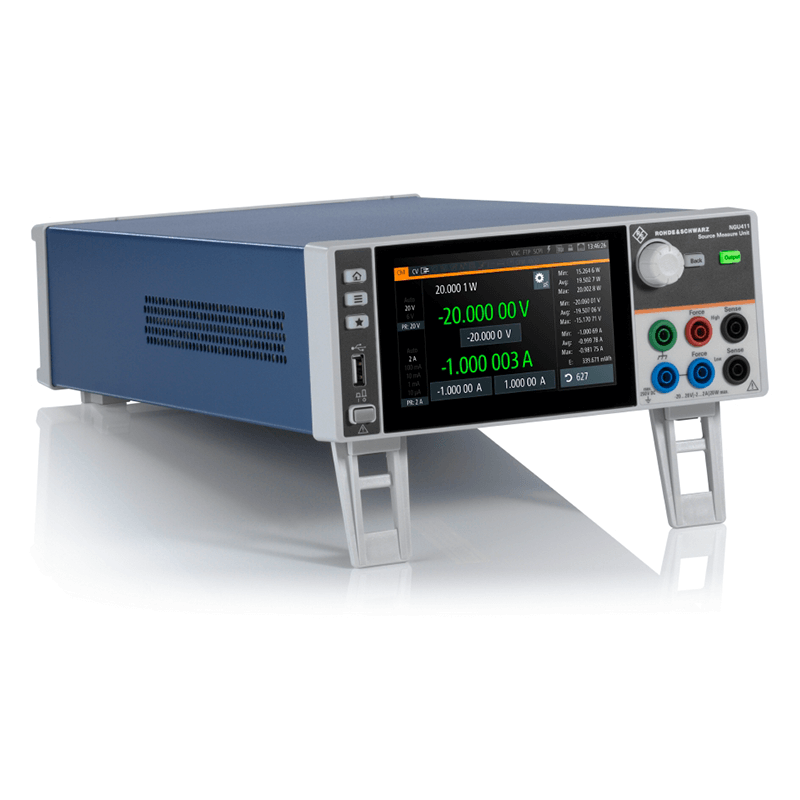

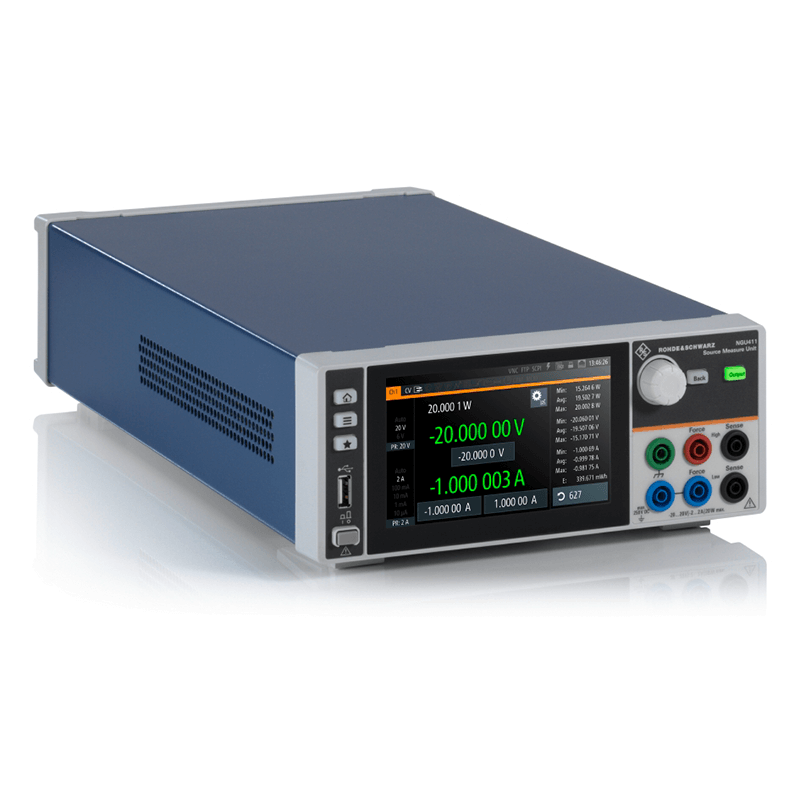

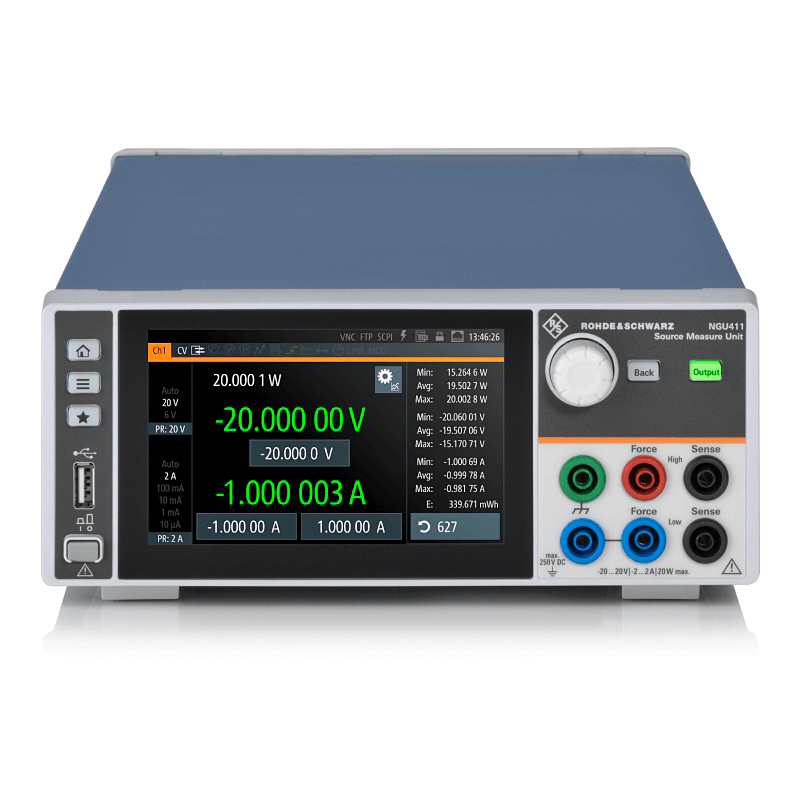

Rohde&Schwarz NGU411 | Vier-Quadrant Source Measure Unit (SMU), 20 W (3639.3763.04)

Name: NGU411 | Vier-Quadrant Source Measure Unit (SMU), 20 W (3639.3763.04)
Brand: Rohde&Schwarz
SKU: 3639.3763.04
Price: 4785.0 CHF
Availability: OutOfStock

Herstellernummer: 3639.3763.04

Lieferzeit auf Anfrage

CHF 4’785.00

zzgl. MwSt. CHF 5’172.58 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt Bildungspreis anfragen

Rohde & Schwarz 3639.3763.04 | NGU411 Vier-Quadranten Source Measure Unit (SMU), 20 W, 6 ½ Digits - The Semiconductor Testing Specialist.

Ausgangskanäle: 1
Ausgangsleistung: 20 W
Ausgangsspannung: -20 V - +20 V
Ausgangsstrom: ≤ 10 V Ausgangsspannung 2 A || > 10 V Ausgangsspannung 1 A
Load Recovery: < 30 μs
Max Sample Rate: 500 ksample/s

Herstellerunabhängig

Grosse Markenvielfalt von dataTec.

Zu den Marken

Grosses Produktportfolio

Alle Highlights der dataTec Schweiz auf einen Blick.

Zum Download

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

AC Eingang:	100 V / 115 V / 230 V
Abmessungen (L x B x H) (mm):	436 x 222 x 97
Anzahl Ausgänge:	1
Artikelnummer:	3639.3763.04
Ausgangsleistung (kW):	0.02
Autorange:	Nein
Bidirektional:	Nein
DC-Ausgang umpolbar:	DC Quelle
Garantie (Jahre):	3
Gewicht (kg):	7.1
Modell:	NGU411

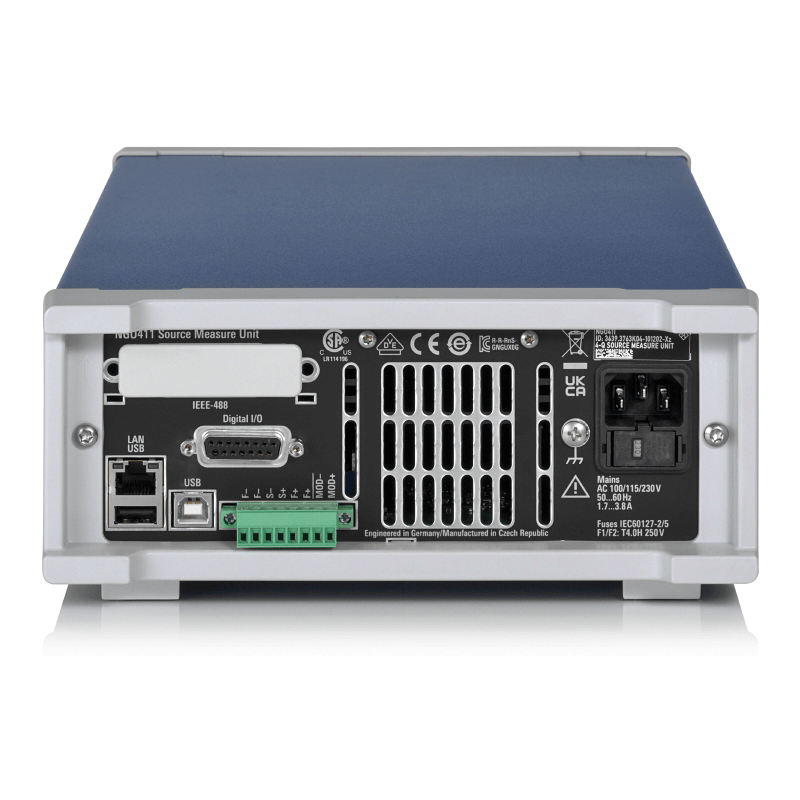

Schnittstellen:	USB, LAN
Schutzvorrichtungen:	OVP, OCP, OPP, OTP
Zusatzfunktionen:	SMU 4-Quadrant Ausgangsspannungsbereich: -20 - +20V 6 1/2 Digits fünf Messbereiche
max. Spannung (V):	20
max. Strom (A):	2

Beschreibung

NGU411 | Vier-Quadrant Source Measure Unit (SMU), 20 W (3639.3763.04)

Rohde & Schwarz erweitertert sein Portfolio an Source Measure Units (SMU) der NGU-Serie um die 4-Quadranten SMU NGU411 mit 20 W. Die erfolgreichen SMU NGU201 und NGU401 liefern bis zu 60 W Ausgangsleistung bzw. Senkenleistung. Allen Modellen ist gemein, dass die Kanäle erdfrei, galvanisch getrennt und gegen Überlast und Kurzschluss geschützt sind.

Entgegen den sechs Messbereichen des NGU201 & NGU401 bietet das NGU411 fünf Messbereiche für Strom. Mit ihrer Auflösung von bis zu 6 ½ Stellen bei der Messung von Spannung, Strom und Leistung sind die NGU Source Measure Units perfekt für die Charakterisierung von Geräten, die von extrem geringer Leistungsaufnahme bis zu hohen Strömen im Amperebereich arbeiten.

Die Verwendung von Amperemetern mit Rückkopplungsverstärkung erhöht die Genauigkeit und erweitert die Empfindlichkeit bis in den nA-Bereich.

Mit einer Erfassungsrate von bis zu 500 000 Samples pro Sekunde können auch extrem schnelle Spannungs- oder Stromschwankungen erfasst werden.

Die Geräte bieten eine schnelle Load Recovery von < 30 μs in Verbindung mit minimalem Überschwingen auch bei einem anspruchsvollen Lastwechsel.

Durch das lineare Design der Ausgangsstufen können die NGU-SMU als Quelle und Senke mit minimaler Restwelligkeit und Rauschen arbeiten.

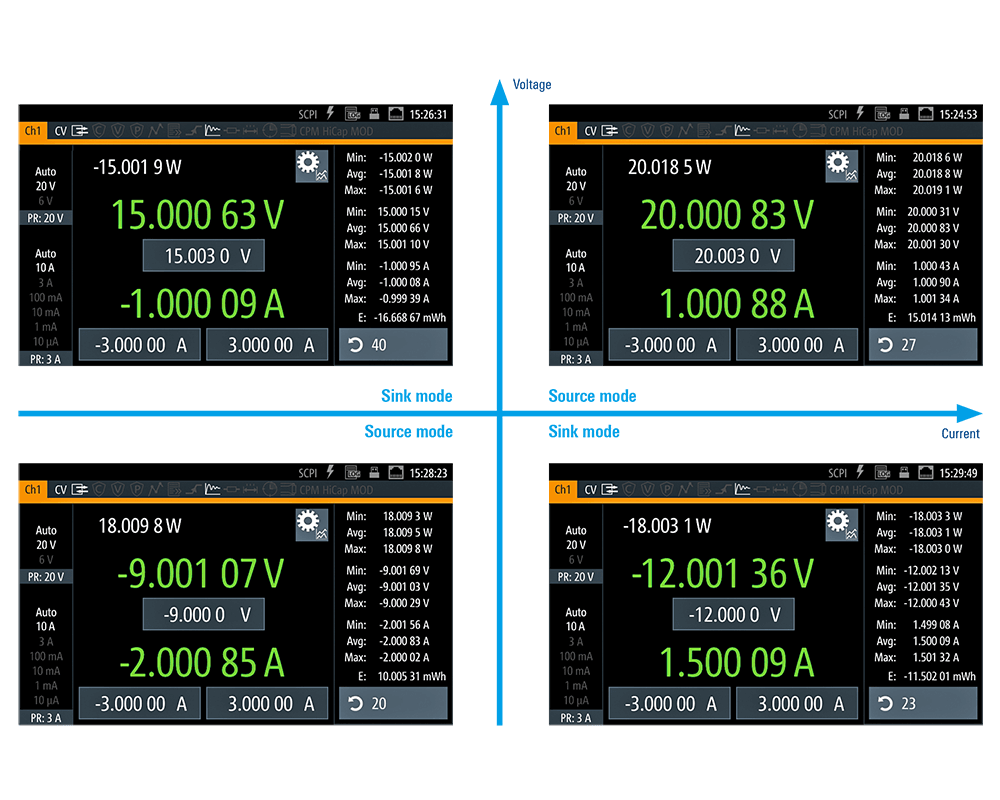

Die Vier-Quadranten-Varianten NGU401 / NGU411 sind die Halbleiter-Testspezialisten für universelle Anwendungen, die viele verschiedene Branchen und viele verschiedene Prüflinge umfassen. Sie können als bipolare Stromversorgung oder bipolare elektronische Last fungieren. Sie verfügen über einen Modulationseingang, an den z.B. ein Arbiträrgenerator angeschlossen werden kann, so dass die Gerät auch als AC-Quelle fungieren kann.

Produktmerkmale:

Schnelle Lastregelung
Minimale Restwelligkeit und geringes Rauschen
Messwerte mit bis zu 6 ½ Stellen Auflösung
Galvanisch getrennte, erdfreie Kanäle
Ausgangsstufe galvanisch getrennt mit Relais
Spannungsvorrang- und Stromvorrangbetrieb
Hochkapazitätsmodus
Hochgeschwindigkeits-Datenerfassung (FastLog-Funktion)
Schutzfunktionen zur Absicherung von Gerät und Prüfling
Sicherheitsgrenzen zur Absicherung des Prüflings
