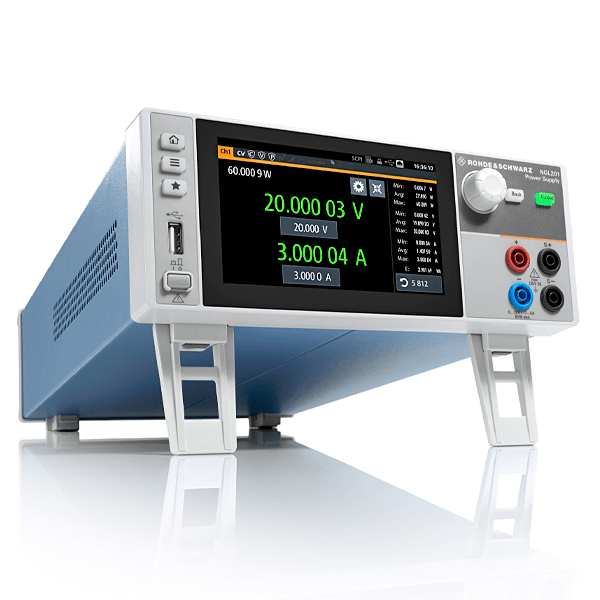

Rohde&Schwarz NGL201 | DC Netzgerät, bidirektional, 1 Kanal, 20 V, 60 W (3638.3376.02)

Herstellernummer: 3638.3376.02

Rohde & Schwarz NGL201 | Bidirektionales Netzgerät, 1 Kanal, 60 W, 20 V.

  • Anzeige: 5" Touchscreen, 800 × 480 Pixel
  • Anschlüsse Front: 4 mm Sicherheitsbuchsen
  • Anschlüsse Rückseite: 8-poliger Anschlussblock pro Kanal
  • Kanäle: 1
  • Gesamtausgangsleistung: 60 W
  • Ausgangsspannung: 0 V ... 20 V
  • Max. Ausgangsstrom: ≤ 6 V : 6 A, > 6 V : 3 A
  • Lastausregelzeit: < 30 μs
  • Max. Leistungswerte bei Verwendung als Last: 60 W, 3 A
  • Schnittstellen: USB-TMC, USB-CDC (Virtual COM), LAN
  • Abmessungen: B 222 mm × H 97 mm × T 436 mm
  • Gewicht: 7,1 kg
  • Gewährleistung: 3 Jahre

Herstellerunabhängig

Grosse Markenvielfalt von dataTec.

Zu den Marken

Grosses Produktportfolio

Alle Highlights der dataTec Schweiz auf einen Blick.

Zum Download

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Beschreibung

NGL201 | DC Netzgerät, bidirektional, 1 Kanal, 20 V, 60 W (3638.3376.02)

Das Rohde & Schwarz Netzgerät NGL201 ist dank seiner hohen Genauigkeit und schneller Lastausregelzeit optimal geeignet für alle anspruchsvollen Anwendungen in Laboren und Systemracks.

Dank der schnellen Ausregelzeit von < 30 μs und minimalen Überschwingern, auch während anspruchsvoller Lastwechsel, eignet sich dieses Netzgerät der R&S NGL200 Serie hervorragend für die Versorgung mobiler IoT- und anderen batteriebetriebenen Geräten. Mit bis zu 6 ½ Stellen Auflösung bei Spannungs-, Strom und Leistungsmessung ist das NGL201 optimal für die Charakterisierung von Geräten mit niedrigem Leistungsverbrauch im Standby-Betrieb und hohen Stromspitzen geeignet. Ein zusätzliches digitales Multimeter ist in vielen Fällen nicht mehr nötig.

Das lineare Zwei-Quadranten- Design der Ausgangsstufen ermöglicht den Netzgeräten der R&S®NGL200 Serie Quellen- und Senkenbetrieb mit minimaler Restwelligkeit und Rauschen. Damit wird die Entwicklung von Leistungsverstärkern und MMIC ideal unterstützt.

Die Bedienung des NGL201 ist durch den hochauflösenden Touchscreen, der Farbcodierung der Betriebszustände sowie der Fernsteuerung der Gerätefunktionen einfach und intuitiv. Erleichtert wird die Bedienbarkeit duch Anschlüsse an der Front- sowie Rückseite. Das Rohde & Schwarz NGL 201 verfügt über QuickArb- und EasyRamp-Funktion. Die Einstellungen lassen sich speichern und stehen somit schnell erneut zur Verfügung.

Technik für anspruchsvolle Aufgaben

  • Schnelle Regelung der Ausgangsspannung
  • Geringste Restwelligkeit und niedriges Rauschen
  • Messwerte mit bis zu 6 ½ Stellen Auflösung
  • Galvanisch getrennte und erdfreie Kanäle
  • Trennung der Ausgangsstufe durch Relais
  • Zwei Quadranten: Betrieb als Quelle und Senke
  • Konstantspannungs-, Konstantstrom- und
  • Konstantwiderstandsbetrieb
  • Variabler Innenwiderstand
  • Schutzfunktionen für Gerät und Messobjekt
  • Sicherheitseinstellungen zum Schutz des DUT
