Rohde&Schwarz LCX200 | LCR-Meter, DC, 4 Hz - 500 kHz (10 MHz Opt.), 0,05% Genauigkeit, LAN, USB, optional GPIB (3629.8856.03)

Name: LCX200 | LCR-Meter, DC, 4 Hz - 500 kHz (10 MHz Opt.), 0,05% Genauigkeit, LAN, USB, optional GPIB (3629.8856.03)
Brand: Rohde&Schwarz
SKU: 3629.8856.03
Price: 5060.0 CHF
Availability: InStock

Herstellernummer: 3629.8856.03

1 auf Lager. Versandfertig in 1 Arbeitstag

CHF 5’060.00

zzgl. MwSt. CHF 5’469.86 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen % Unsere Angebote zu diesem Artikel

Rohde & Schwarz LCX200 | LCR-Meter, DC, 4 Hz - 500 kHz (bis zu 10 MHz optional), 0,05% Genauigkeit, LAN, USB, optional GPIB (3629.8856.03).

Frequenzbereich: LCX200 DC, 4 Hz - 500 kHz (optional erweiterbar auf bis zu 10 MHz)
Frequenzauflösung: 4 Hz bis < 1 kHz: 0,1 Hz || 1 kHz bis < 10 kHz: 1 Hz || 10 kHz bis < 100 kHz: 10 Hz || 100 kHz bis < 1 MHz: 100 Hz || 1 MHz bis 10 MHz: 1 kHz
Frequenzgenauigkeit: ±100 ppm
Testsignal-Spannung: LCX200 < 1 MHz: 100 mV bis 10 V, > 1 MHz: 100 mV bis 2 V
DC-Bias-Spannung (intern): 0 V bis +10 V
DC-Bias-Strom (intern): 0 mA bis 200 mA
Externe DC-Bias-Spannung, Eingang: 0 V bis +40 V
Quellenimpedanz: 100 Ω, 10 Ω
Messbereich: 100 mΩ bis 100 MΩ

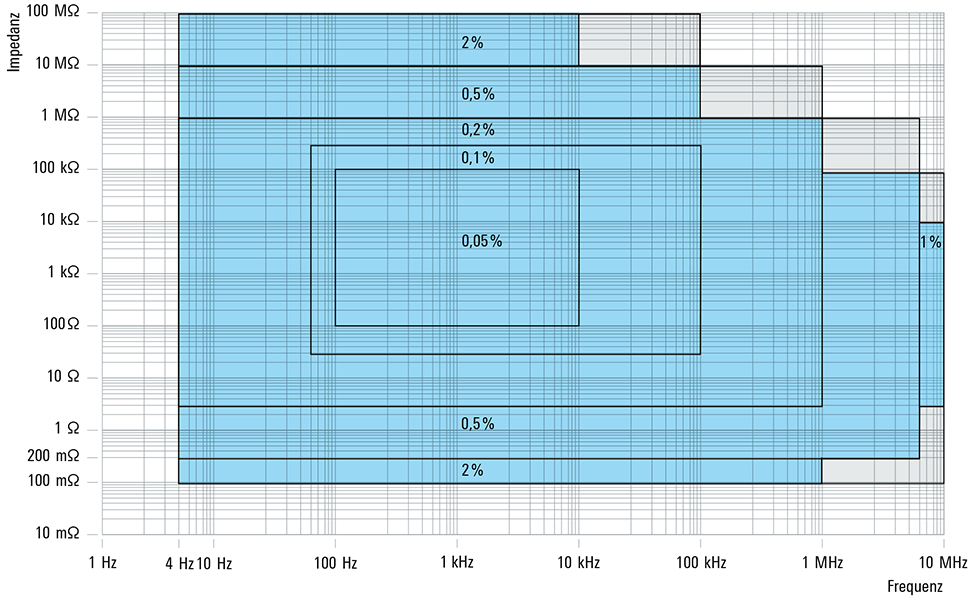

Grundgenauigkeit für Impedanzmessungen: 0,05 %
Display: 5“ kapazitives Touchscreen-Display, 800 × 480 Pixel
Anschlüsse: 4 x BNC

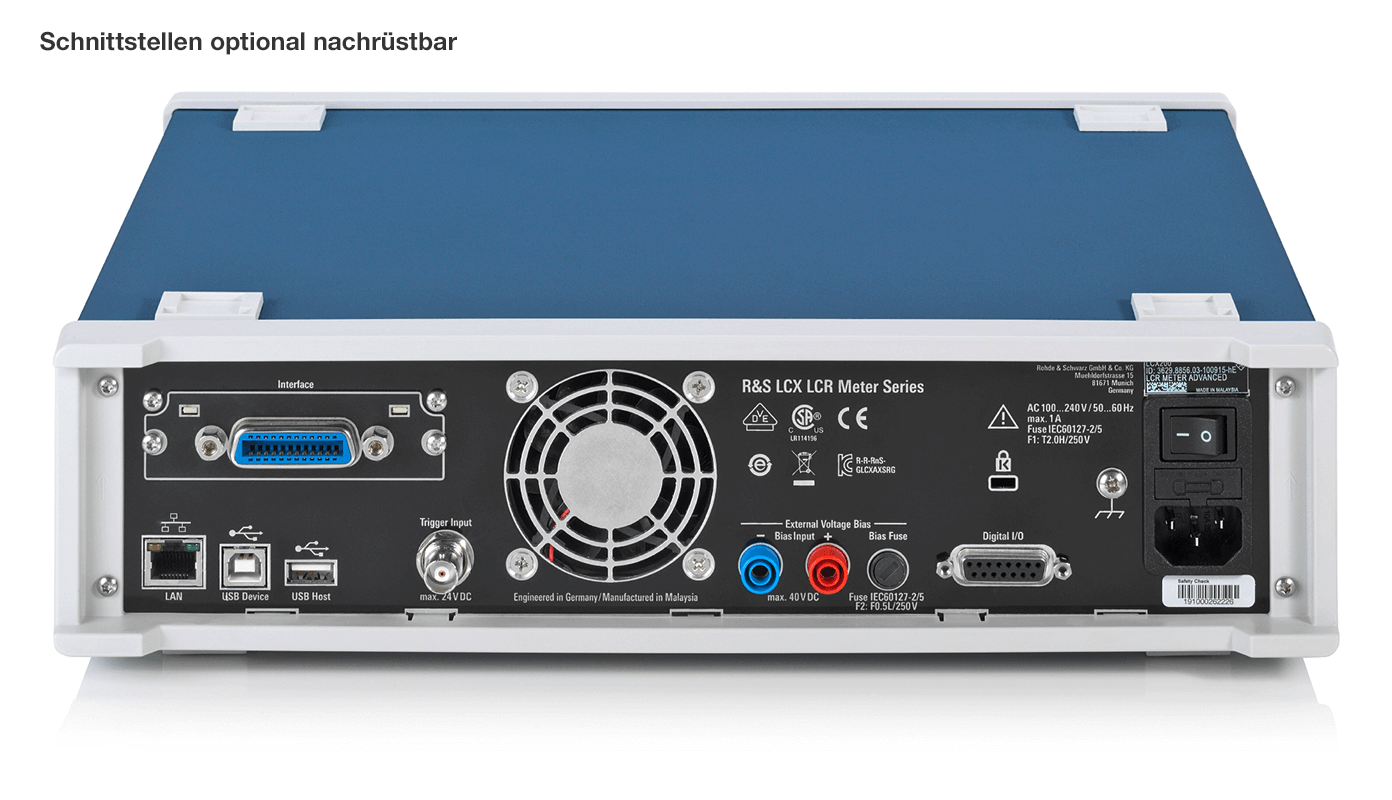

Schnittstellen: USB-TMC, USB-CDC (virtual COM), LAN, IEEE-488 (GPIB) (optional)
Abmessungen (B x H x T): 362 mm x 99 mm x 357 mm
Gewicht: 2,7 kg

Herstellerunabhängig

Grosse Markenvielfalt von dataTec.

Zu den Marken

Grosses Produktportfolio

Alle Highlights der dataTec Schweiz auf einen Blick.

Zum Download

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	357 x 362 x 99
Artikelnummer:	3629.8856.03
Auflösung:	5-Digits
Besonderheiten:	Datenaufzeichnung (Logging), Sweep Funktion, grafischer Touchscreen
DC Bias:	intern: 0 V - 10 V / extern: 0 V - 40 V
Darstellbare Messparameter:	Cp, Cs, Lp, Ls, Rs, Rp
Garantie (Jahre):	3
Genauigkeit:	0,05 %
Gewicht (kg):	2.7
Handlerinterface:	Ja
Kompensationsfunktionen:	Ja
Listsweep:	Ja
Messfunktionen:	D, Q, G, R, X, Z, Y, θ, B, M, N
Modell:	LCX200
Schnittstellen:	USB, LAN, GPIB
Testadapter:	Ja (Axial, Radial, SMD)
Testlimits:	Ja
max. Frequenzbereich (MHz):	0.5
min. Frequenzbereich (Hz):	4

Beschreibung

LCX200 | LCR-Meter, DC, 4 Hz - 500 kHz (10 MHz Opt.), 0,05% Genauigkeit, LAN, USB, optional GPIB (3629.8856.03)

Die universellen LCR Meter der Rohde & Schwarz LCX Serie sind vielseitig einsetzbar und messen äußerst genau und schnell. Daher sind sie perfekt für anspruchsvolle Anwendungen in Forschung, Entwicklung und Produktion geeignet. Mit zwei Gerätemodellen und verschiedenen Optionsmöglichkeiten werden Anwendungen bis zu 10 MHz Messfrequenz abgedeckt. Interne und externe Bias-Funktionen, umfassende Analysemöglichkeiten und vielseitige Testadapter runden das breite Einsatzspektrum ab.

Das R&S LCX100 LCR-Meter deckt den Frequenzbereich von 4 Hz bis 300 kHz ab. Das R&S LCX200 hingegen bietet eine obere Grenzfrequenz von 500 kHz und ist, falls erforderlich, mittels Softwareoptionen auf 1 MHz (Option LCX-K201, Art.-Nr.: 3630.1880.03) oder 10 MHz (Option LCX-K210, Art.-Nr.: 3630.1900.03) erweiterbar. Alle Geräte führen auch Gleichstrommessungen durch. Intern erzeugte Spannungen von bis zu 10 V decken die meisten Anwendungen ab. Optional können extern Bias-Spannungen von bis zu 40 V angelegt werden.

Mit der schnellen Logging-Funktion werden alle Messwerte bis zu zehnmal pro Sekunde aufgezeichnet. Die Daten können auf einem externen USB-Stick gespeichert oder über USB oder LAN an einen externen PC übertragen werden. Bei einer Datenrate von bis zu 10 sample/s stehen die Messwerte alle 100 ms zur Verfügung.

Dynamische Impedanzmessungen sind mit der erweiterten Analysefunktion (Option LCX-K106, Art.-Nr.: 3630.1922.03) durchführbar. Bei diesen Sweep- Messungen werden die Impedanzwerte bei einer Reihe von Frequenzwerten oder anderen Parametern ermittelt.

Über die digitalen Ein/Ausgänge triggern und steuern Sie Messungen. Die Binning-Funktion (Option LCX-K107, Art.-Nr.: 3660.7741.03) erlaubt es, die gemessenen Bauelemente entsprechend ihrer Werte in bis zu acht Kategorien / Toleranzbereiche zu sortieren.

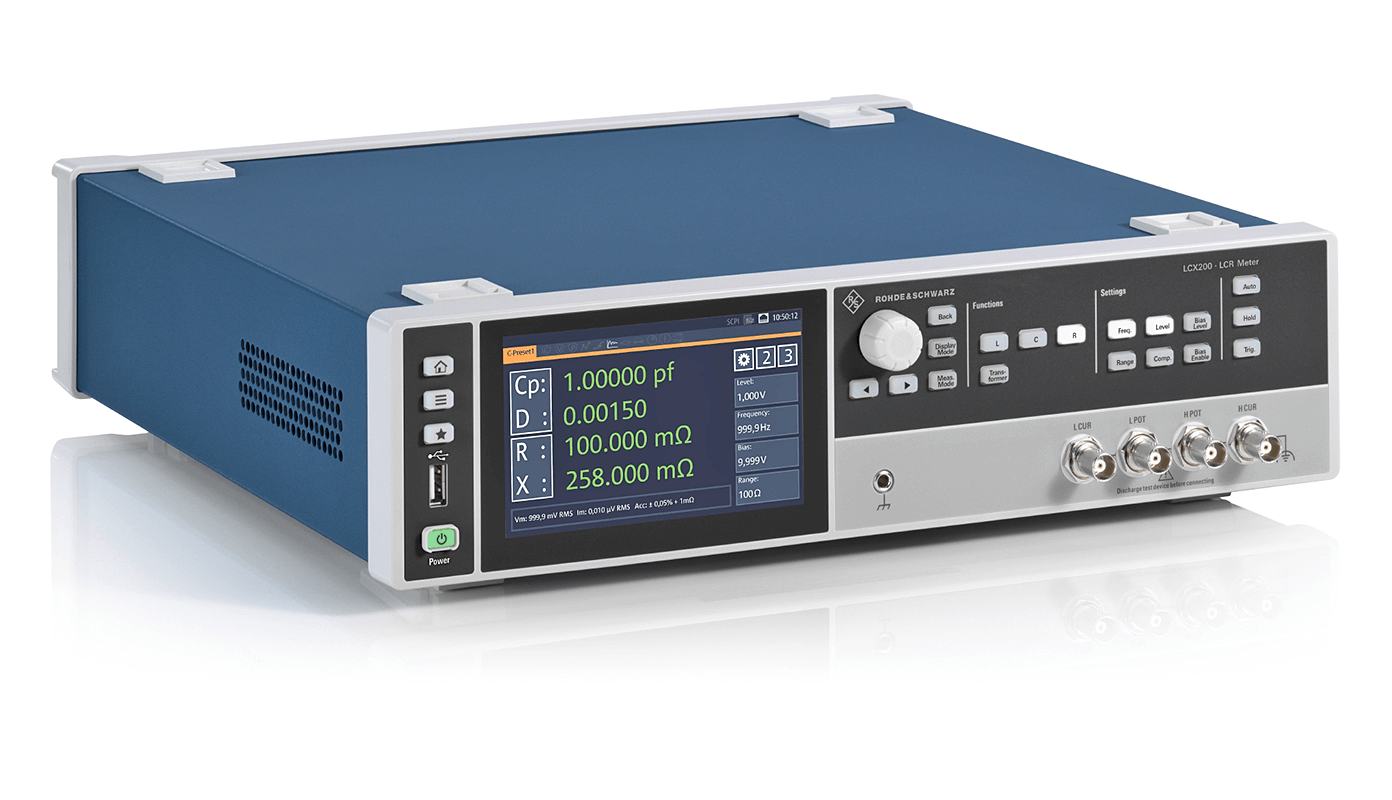

Der großflächige, kapazitive Touchscreen ist das zentrale Element für die moderne und intuitive Bedienung der Geräte. Die Messergebnisse können dabei auch grafisch auf dem hochauflösenden Display dargestellt werden.

Die Fernsteuerbarkeit und der Rackeinbau prädestinieren das R&S LCX für den Systemeinsatz.
