Rohde&Schwarz RTC1K-202M | Oszilloskop, MSO, 2+8-Kanal, 200 MHz, 1 (2) Mpts, integr. Signalgenerator (1335.7500P23)

Name: RTC1K-202M | Oszilloskop, MSO, 2+8-Kanal, 200 MHz, 1 (2) Mpts, integr. Signalgenerator (1335.7500P23)
Brand: Rohde&Schwarz
SKU: 1335.7500P23
Price: 2193.0 CHF
Availability: OutOfStock

Herstellernummer: 1335.7500P23

Lieferzeit auf Anfrage

CHF 2’193.00

zzgl. MwSt. CHF 2’370.63 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt % Unsere Angebote zu diesem Artikel

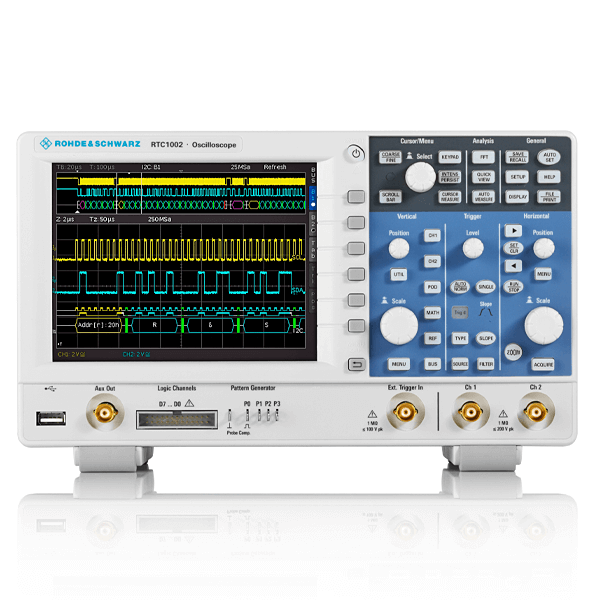

Rohde & Schwarz Essentials RTC1002 mit Option MSO | 2- / 8-Kanal Mixed-Signal-Oszilloskop mit einer Bandbreite von 200 MHz und 1 (2) MPts Speichertiefe (RTC1K-202M).

2 analoge Kanäle Bandbreite 200 MHz (optional erweiterbar auf max. 300 MHz Bandbreite)

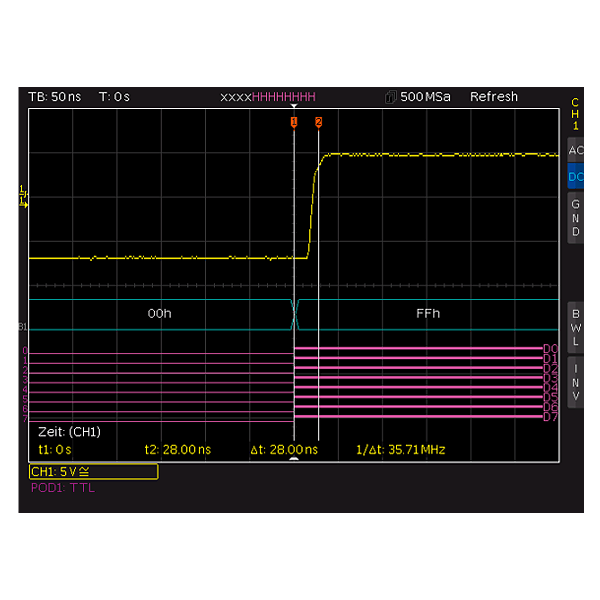

8 Digitalkanäle (Mixed Signal) inkl. Digital-Tastkopf RT-ZL03
Sampling-Rate 1,25 Gsample, Speichertiefe 1 Msample, 2 Msample interleaved
Hohe vertikale Empfindlichkeit bis zu 1 mV/Div bis 10 V/div
12 Div in X-Richtung, 20 Div in Y-Richtung (VirtualScreen)
Auflösung: 8 Bit, (HiRes bis zu 16 Bit)
Schnelle Erfassungsraten bis zu 5.000 Wfm/s bei der Signalfehlersuche
Große Auswahl an Auto-Messfunktionen
QuickView: alle wichtigen Signalparameter auf Knopfdruck
Maskentest: einfach einzustellen, mit wenigen Handgriffen einsatzbereit
FFT: der einfache Weg zur spektralen Analyse mit bis zu 128 Kpunkten
Mathematische Funktionen
Serielle Busanalyse: hardwarebasiert triggern und decodieren

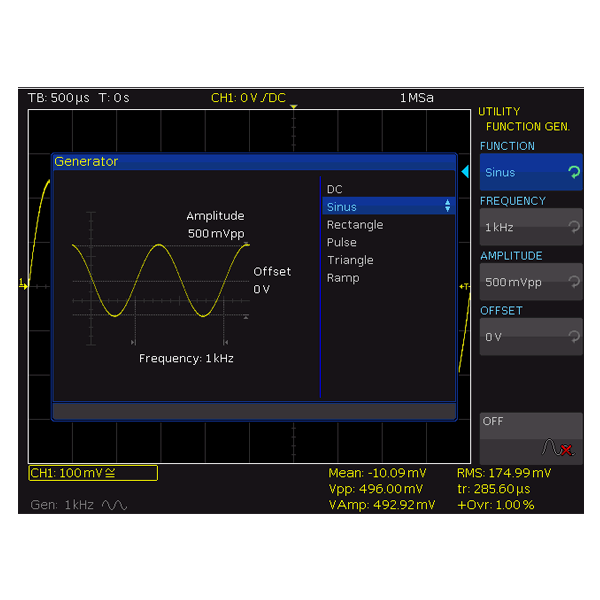

Funktionsgenerator: Gängige Signalformen (DC, Sinus, Rechteck, Puls, Dreieck/Rampe) bis 50 kHz
Arbiträrgenerator 8-bit, 978 ksample/s (Option RTC-B6)
Voltmeter-Messungen: Dreistellige Anzeige für genaue Spannungsmessungen
Komponententester: Messfrequenz mit 50 Hz oder 200 Hz
Display: 16,5 cm (6,5") VGA Farbdisplay
Display Auflösung: 640 (H) x 480 (V) Pixel
Maße: B 285 x H 175 x T 140 mm
Gewicht: 1,7 kg

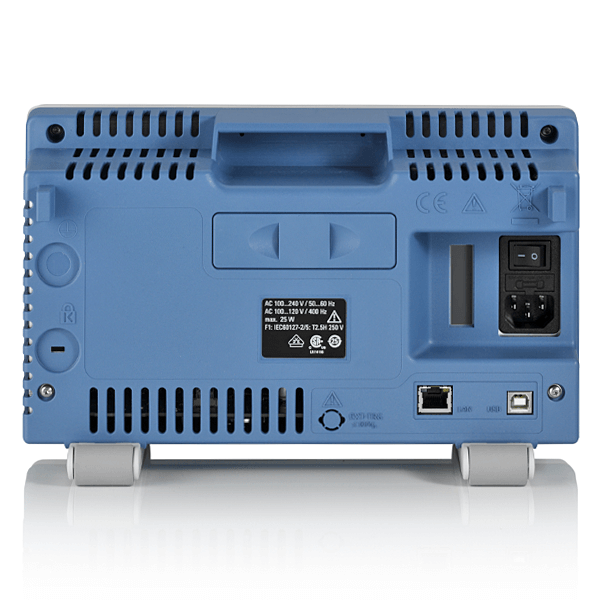

Netzanschluss AC: 100 V bis 240 V, 50 Hz bis 60 Hz / Leistungsaufnahme max. 25 W
3 Jahre Gewährleistung

Herstellerunabhängig

Grosse Markenvielfalt von dataTec.

Zu den Marken

Grosses Produktportfolio

Alle Highlights der dataTec Schweiz auf einen Blick.

Zum Download

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	140 x 285 x 175
Anzahl Digitalkanäle:	8
Anzahl Kanäle:	2
Artikelnummer:	1335.7500P23
Bandbreite (MHz):	200
Besonderheiten:	Bandbreitenupgrade nachträglich möglich, FFT
Bildschirmgröße:	16,5 cm
Bildschirmtyp:	640 x 480, VGA Farbdisplay
Counter:	Ja
DVM:	Ja
Funktionsgenerator:	50 MHz Signal- und 4-bit-Mustergenerator
Garantie (Jahre):	3
Gewicht (kg):	1.7
Modell:	RTC1K-202M
Samplerate:	2 GSa/s
Schnittstellen:	USB, LAN
Signalerfassungsrate:	10.000 wfms/s
Speichertiefe:	2 MPts
Triggerarten:	Edge, Width, Video (PAL, SECAM, PAL-M, SDTV, HDTV), Pattern, Timeout, Serial bus
Vertikale Auflösung:	8-bit

Beschreibung

RTC1K-202M | Oszilloskop, MSO, 2+8-Kanal, 200 MHz, 1 (2) Mpts, integr. Signalgenerator (1335.7500P23)

Das Compact-Digital-Oszilloskop RTC1000 ist mit Bandbreiten bis 300 MHz (Upgrade) erhältlich und zeichnet sich durch eine hohe Waveform-Update-Rate und vertikale Empfindlichkeit aus. Das sehr leise Gerät bietet bei einer Speichertiefe von 1 Msample eine Sampling-Rate von 1 Gsample/s.

Zur Kommunikation zwischen Embedded-Systemen und der Umgebung ist im RTC1000 eine hardware-unterstützte Signaltriggerung und -decodierung mit den gängigsten Protokollen (I²C, SPI, UART, CAN oder LIN) integriert. Diese Option ist durch Erwerb von Vouchern jederzeit freischaltbar.

Für Embedded-Anwender ist der integrierte Pattern-Generator von Interesse, der Protokolltelegramme mit Geschwindigkeiten von bis zu 50 Mbit/s erzeugt. So haben Entwickler die Möglichkeit, neben fest vorgefertigten Nachrichten für die unterstützten seriellen Protokolle individuelle Signalmuster frei zu programmieren.

Ein eingebautes, dreistelliges Digitalvoltmeter erleichtert vor allem Servicetechnikern die Arbeit. So lassen sich mit dem RTC1000 Spannungsmessungen auf beiden Analogkanälen mit jeweils zwei Messwerten gleichzeitig durchführen.

Für den Bildungsbereich ist ein Funktionsgenerator interessant, der verschiedene Signalarten mit Frequenzen bis 50 kHz erzeugt. Schüler, Auszubildende oder Studenten erlernen an diesen Grundtypen alle Messaufgaben. Im „Education Mode" lassen sich die Komfortfunktionen abschalten.

Dank der 128 k Messpunkte hält das RTC1000 mit seinen Analysefunktionen in der Frequenzdomäne mit deutlich größeren Oszilloskopen mit. Die Darstellung von Zeitsignal, Messfenster und Analysebereich der FFT sowie dem Ergebnis auf einem Bildschirm erleichtert das Ausmessen der Spektren.

Lieferumfang

Oszilloskop
Netzkabel
gedruckte Bedienungsanleitung
ein Tastkopf je Kanal
1 Digital-Tastkopf

Zubehör (27 Produkte)

Rohde&Schwarz
RTC-Z3

Tragetasche für Oszilloskop RTC1002 (1333.0867.02)

Lieferzeit auf Anfrage

CHF 216.00

Rohde&Schwarz
RTC-K1

I²C/SPI Trigger/Decodier-Option, für Oszilloskope RTC1000 (1335.7230.03)

Lieferzeit auf Anfrage

CHF 188.00

Rohde&Schwarz
RTC-B1

Mixed-Signal-Erweiterung / MSO-Option (Upgrade), 8-Kanal, 300 MHz, für Oszilloskope RTC1000 (1335.7281.03)

Lieferzeit auf Anfrage

CHF 469.00

Rohde&Schwarz
RTC-B6

Funktionsgenerator-Option, für Oszilloskope RTC1000 (1335.7298.03)

Lieferzeit auf Anfrage

CHF 188.00

Rohde&Schwarz
RTC-B223

Bandbreiten Upgrade auf 300 MHz für Oszilloskop RTC1002 / Nachrüstung (1335.7323.03)

Lieferzeit auf Anfrage

CHF 1’106.00

Bundle

Rohde&Schwarz
RTC-PK1 (1335.7330.03)

APP-Bundle mit 4 Trigger/Analyse-Optionen zum Spezialpreis, für Oszilloskope RTC1000

Lieferzeit auf Anfrage

CHF 385.00

Rohde&Schwarz
RT-ZA11

BNC Adapter 505-6100 Übergang BNC zu 4 mm (1333.0796.02)

Lieferzeit auf Anfrage

CHF 19.00

Rohde&Schwarz
RTC-K2

UART/RS-232/RS-422/RS-485 Trigger/Decodier-Option, für Oszilloskope RTC1000 (1335.7246.03)

Lieferzeit auf Anfrage

CHF 188.00

Rohde&Schwarz
RTC-K3

CAN/LIN Trigger/Decodier-Option, für Oszilloskope RTC1000 (1335.7252.03)

Lieferzeit auf Anfrage

CHF 188.00

Rohde&Schwarz
RT-ZA19 (1335.7875.02)

Probe Pouch

Lieferzeit auf Anfrage

CHF 29.00

Rohde&Schwarz
CDS-FL

Campus Dashboard Software (Floating Lizenz und Dongel) (1337.9817P03)

Lieferzeit auf Anfrage

CHF 2’193.00

Rohde&Schwarz
HZ22

Durchgangsabschluss 50 Ohm auf 1 MOhm, 1W (3594.4015.02)

Lieferzeit auf Anfrage

CHF 47.00

Rohde&Schwarz
CDS-LL

Campus Dashboard Software (Lokale Lizenz und Dongel) (1337.9817P02)

Lieferzeit auf Anfrage

CHF 2’193.00

Rohde&Schwarz

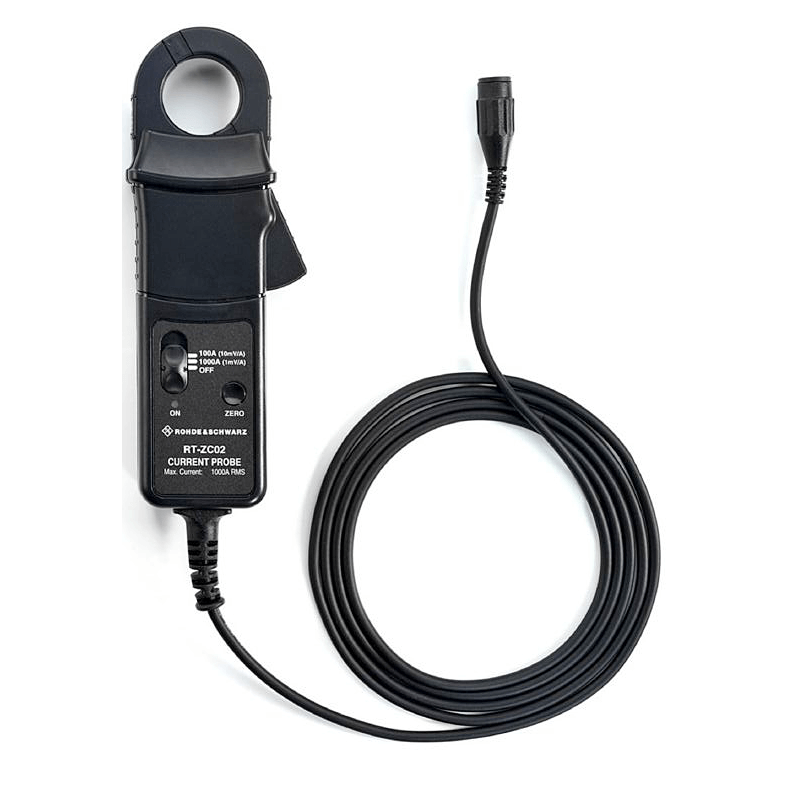

RT-ZC02

Stromzange, BNC, 200 A / 2.000 A rms DC - 20 kHz, 10m V/A / 1 mV/A / 32 mm (1333.0850.02)

Lieferzeit auf Anfrage

CHF 928.00

Rohde&Schwarz

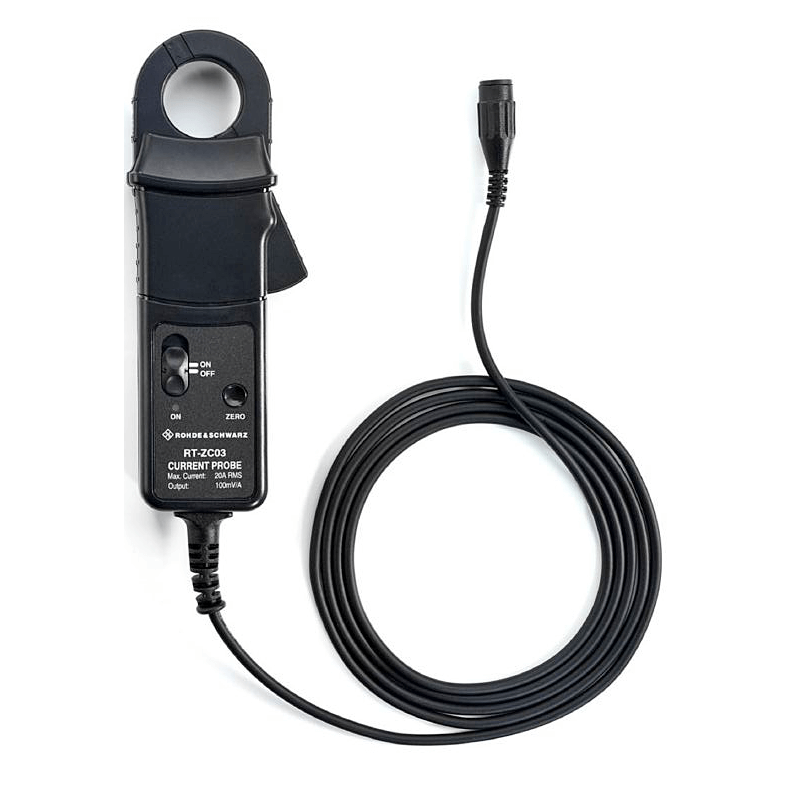

RT-ZC03

Stromzange, BNC, 20A rms DC - 100 kHz, 0,1V/A (1333.0844.02)

Lieferzeit auf Anfrage

CHF 928.00

Rohde&Schwarz
RT-ZP1X

Tastkopf, Passiv 1:1, 38 MHz, 55 V, BNC Readout (1333.1370.02)

Lieferzeit auf Anfrage

CHF 272.00

Rohde&Schwarz
RT-ZH10

Tastkopf, Passiv 100:1, 400MHz, 1000V, BNC Readout (1409.7720.02)

Lieferzeit auf Anfrage

CHF 506.00

Rohde&Schwarz
RT-ZH11

Tastkopf, Passiv 1000:1, 400MHz, 1000V, BNC Readout (1409.7737.02)

2 auf Lager. Versandfertig in 1 Arbeitstag

CHF 891.00

Rohde&Schwarz

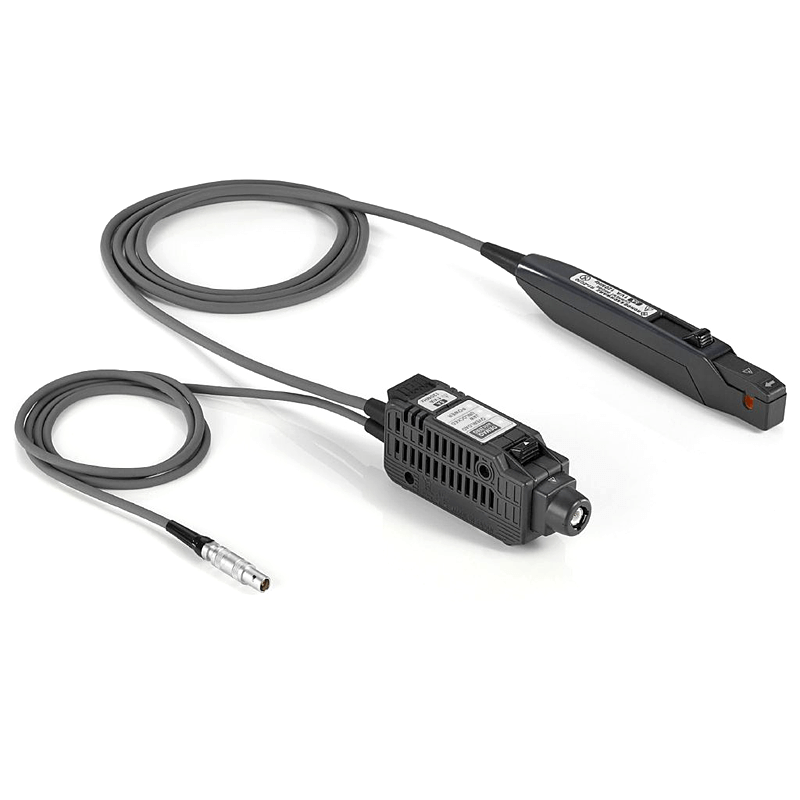

RT-ZC20

Stromzange, BNC, 30A rms DC - 100 MHz, 0,1V/A, benötigt Netzgerät RT-ZA13 (1409.7766.02)

Lieferzeit auf Anfrage

CHF 4’170.00

Rohde&Schwarz
RT-ZD01

Tastkopf, Aktiv, Differential 100:1 / 1000:1, 100MHz, ±1.400V, BNC (1422.0703.02)

Lieferzeit auf Anfrage

CHF 1’784.00

Rohde&Schwarz

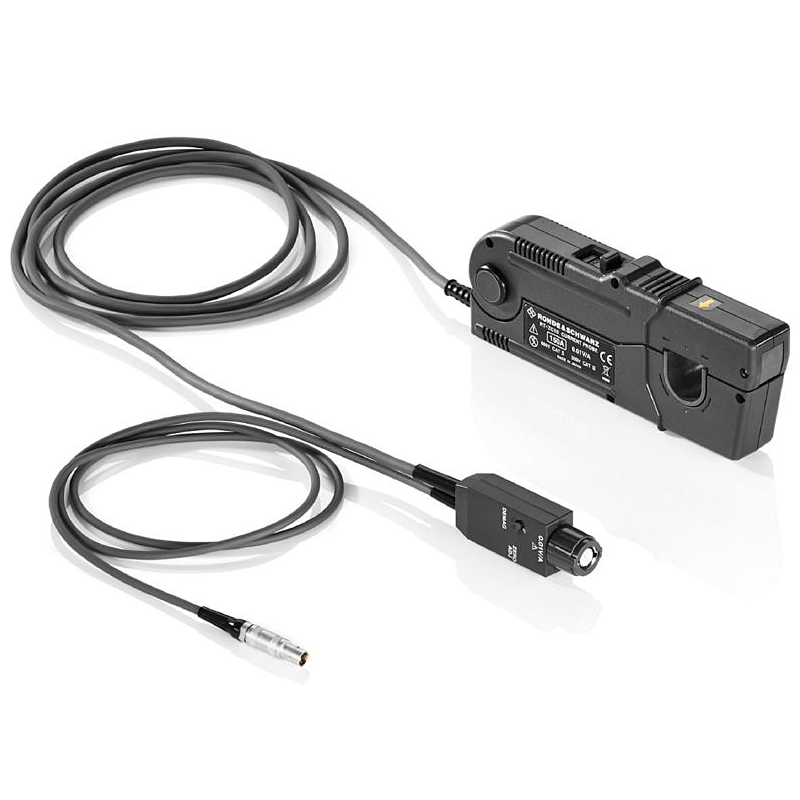

RT-ZC10
