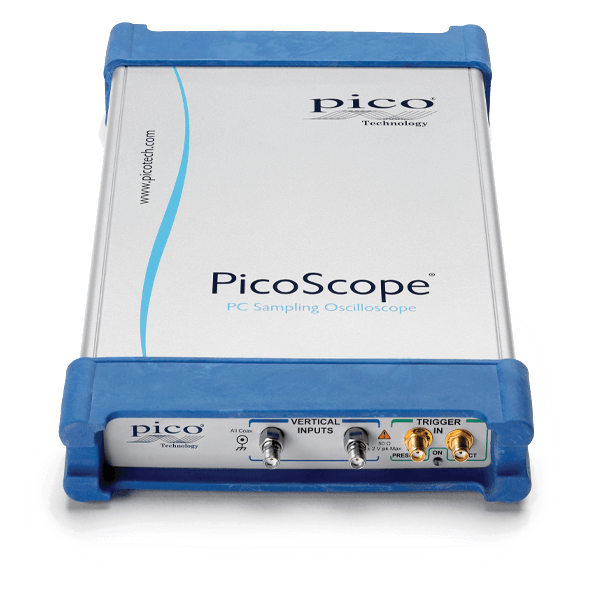

Pico PQ338 | PicoScope 9301-20, USB PC Oszilloskop, 2 Kanal, 20GHz, 9300 Serie

Herstellernummer: PQ338

PQ338
PQ338
PQ338
PQ338
PQ338
PQ338
PQ338
PQ338
PQ338
PQ338
Lieferzeit auf Anfrage

CHF 16’836.00

zzgl. MwSt. CHF 18’199.72 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Dokumente / Downloads Beschreibung Lieferumfang Zubehör

Pico PQ338 | PicoScope 9301-20 2 Kanal USB Sampling-Oszilloskop mit 20 GHz Bandbreite.

  • 2 Kanäle
  • Bandbreite: 20 GHz
  • Anstiegszeit: 17,5 ps
  • 16 Bit Auflösung; Dynamik-Bereich: 60 dB
  • Eingangsspannungsbereich ± 1 V
  • Sehr schnelle sequentielle Abtastrate von 1 MS/s
  • NRZ (non return to zero) und RZ (return to zero) Augendiagramm-Messungen und -Darstellung
  • Daten-Masken-Library für serielle Busse mit Editions-Möglichkeiten
  • Histogramm-Darstellung und statistische Messungen
  • Externe TDR / TDT PG900 kann angeschlossen werden
  • Trigger-Ausgang
  • 14 GHz prescaled Trigger
  • Triggereingang 2,5 GHz
  • Mathematische Berechnungen, FFT (Fast Fourier Transformation) und anwenderspezifische Formelberechnungen möglich
  • Intuitives Microsoft User Interface
  • Schnittstellen: USB, LAN
  • Garantie 5 Jahre

Dokumente und Downloads

Datenblatt
pdf | 3.47 MB
Handbuch
pdf | 25.66 MB

Beschreibung

PQ338 | PicoScope 9301-20, USB PC Oszilloskop, 2 Kanal, 20GHz, 9300 Serie

Die Bandbreite von 20 GHz erlaubt Messungen einer Pulsflanke von 17,5 ps, wobei der sehr geringe Abtast-Jitter eine Zeitauflösung von 64 fs bietet. Die sequentielle Samplingrate von 1 MS/s erlaubt ein schnelles Zusammensetzen des abgetasteten Signals, eines Augendiagramms oder eines Histogramms.

Lieferumfang

  • PicoScope Oszilloskop
  • PicoSample 3 Software auf CD
  • Quick Start-Hilfe
  • Netzteil, universelle Netz-Eingangsspannung
  • USB 2.0-Kabel; 1,8 m lang
  • LAN-Kabel; 1 m lang
  • SMA/PC3.5/2.92 Schraubenschlüssel
  • Aufbewahrungs- und Trage-Tasche
