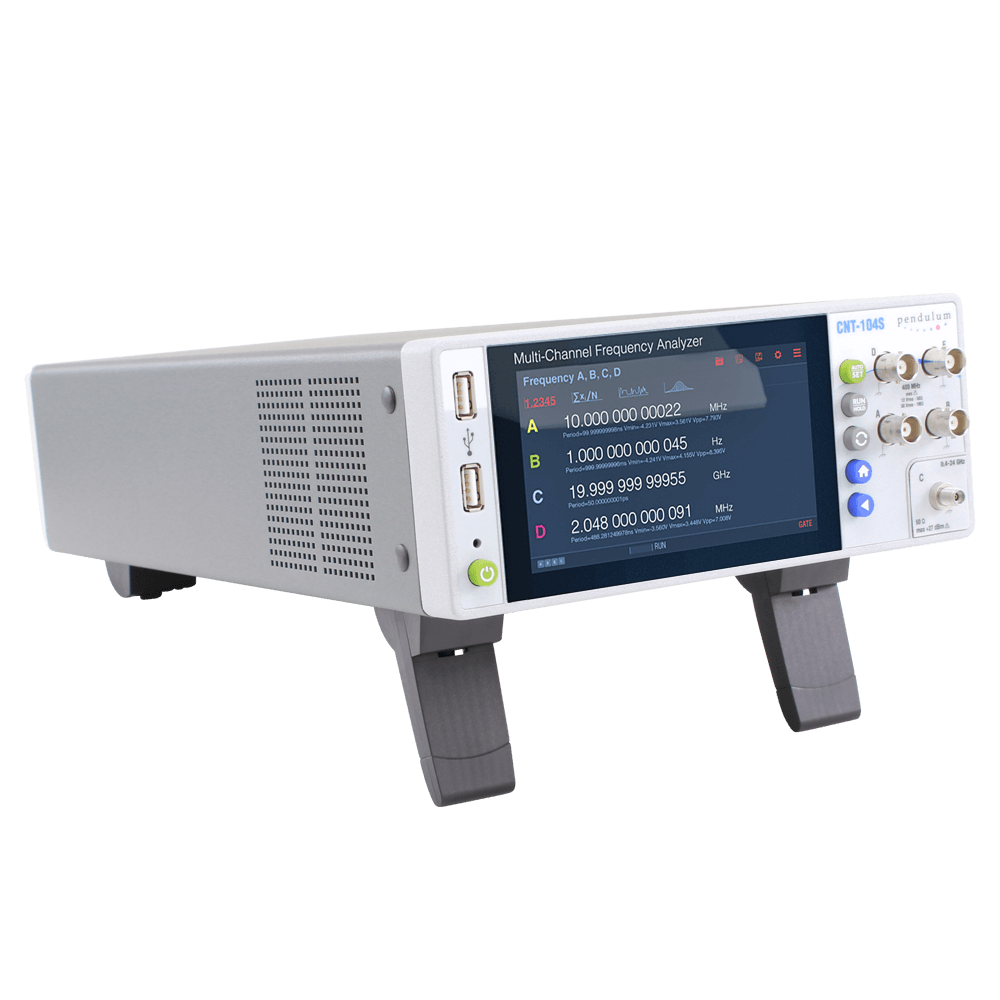

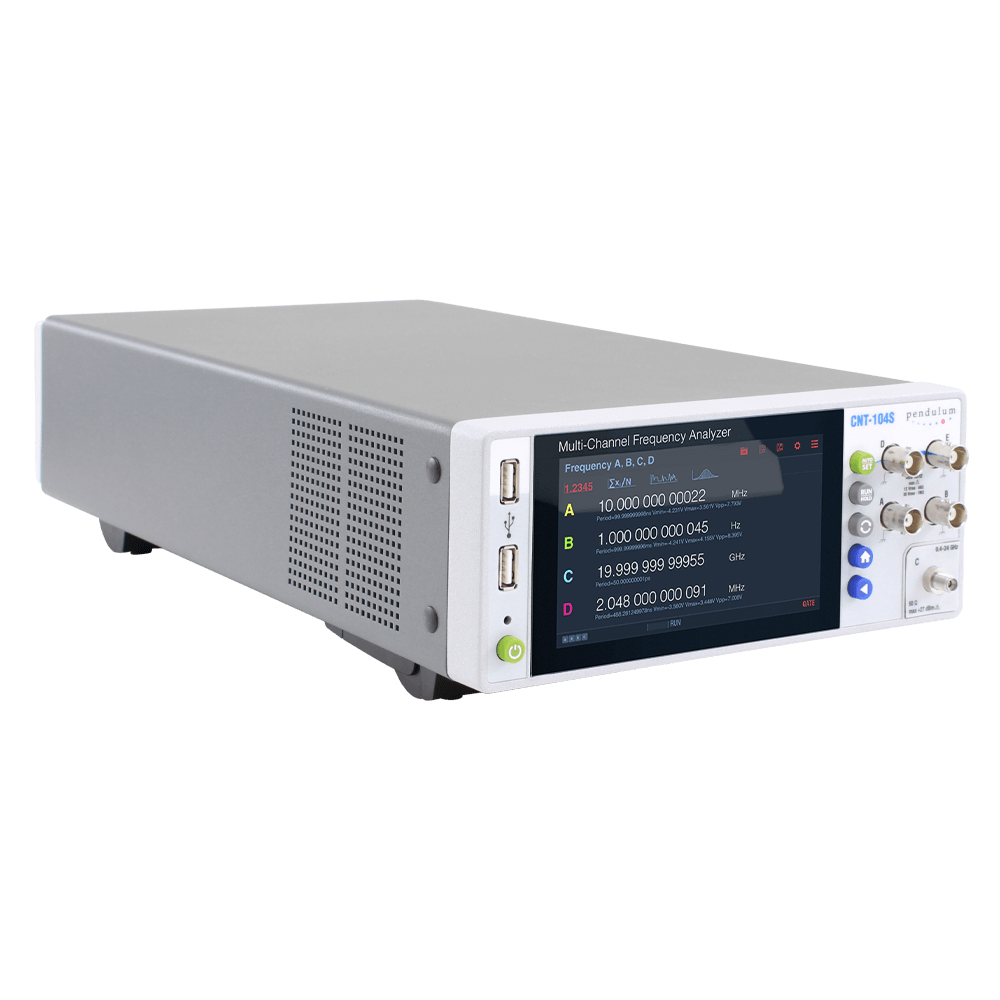

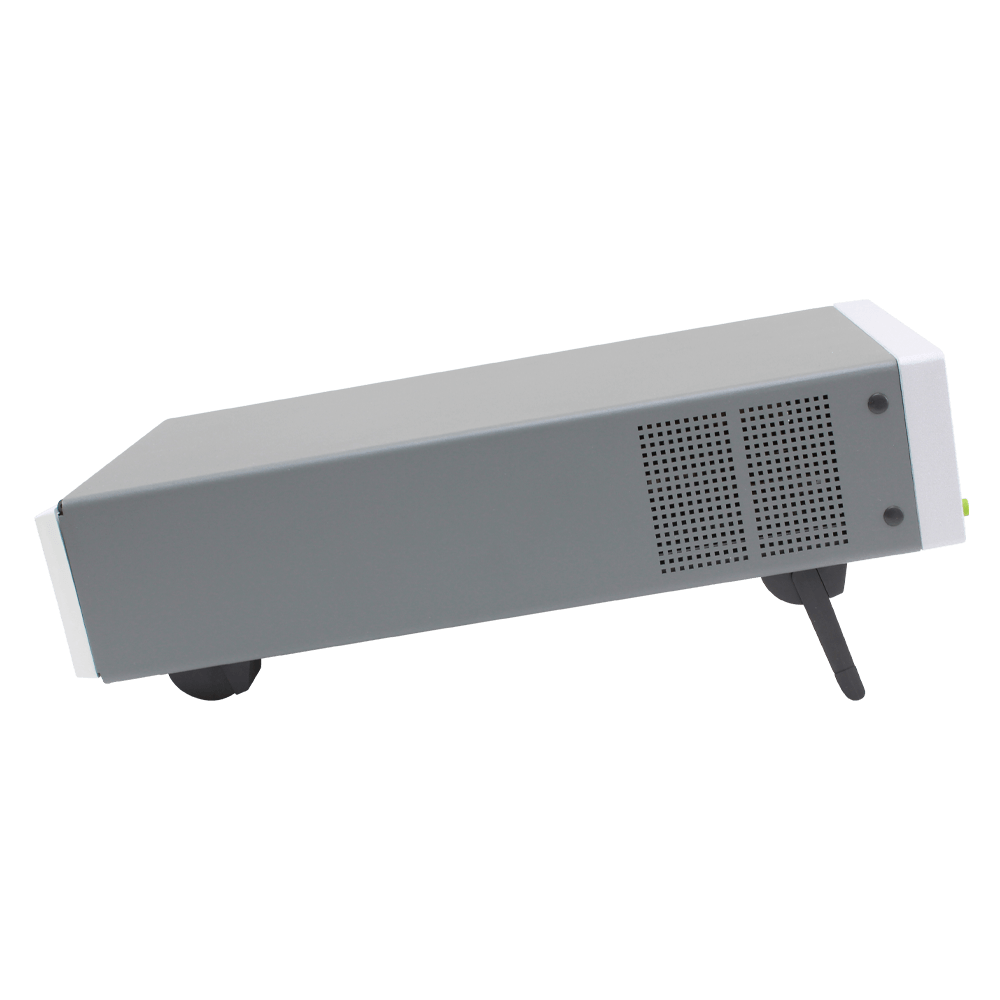

Pendulum CNT-104S | 4-Kanal Frequenzzähler, 400 MHz, 7 ps Auflösung, optionaler HF Eingang bis 24 GHz
Herstellernummer: CNT-104S
Technische Daten
Abmessungen (L x B x H) (mm): | 395 x 210 x 90 |
---|---|
Abschwächer: | Trigger Range: x10 / x1 |
Anzahl Kanäle: | 3 |
Artikelnummer: | CNT-104S |
Eingangsimpedanz: | 1 MΩ parallel 40 pF oder 50 Ω |
Empfindlichkeit: | DC-100 MHz: 15 mVrms / 100-200 MHz: 25 mVrms / 250-350 MHz: 35 mVrms |
Ereigniszaehlung (Totalize): | 170000 |
Garantie (Jahre): | 3 |
Gewicht (kg): | 3 |
Messaufloesung (Gate-Zeit): | 1,5ns |
Messauflösung: | 12 digits/s |
Messbereich HF (oder MikroW) (GHz): | 24 |
Messbereich RF (MHz): | 400 |
Messfunktionen: | Frequenz, Periode, Zeitbereich, Phase, Tastverhältnis, Pulsdauer, Anstiegs-Abfallzeit |
Messwertstatistik: | aktueller Messwert, Minimum, Maximum, Standardabweichung |
Min. Impulsbreite: | 7ps |
Modell: | Pendulum CNT-104S |
Power: | 100 to 240 VAC , 50 to 60 Hz (nom.); <70 W |
Schnittstellen: | USB, LAN |
Triggerquelle: | Internal, external, bus, manual |
Dokumente und Downloads
Detailbeschreibung
CNT-104S | 4-Kanal Frequenzzähler, 400 MHz, 7 ps Auflösung, optionaler HF Eingang bis 24 GHz
Der Pendulum CNT-104S 4-Kanal Frequenzanalysator bietet Ihnen ein revolutionäres Konzept für die leistungsstarke Mehrkanal-Frequenz- und Zeitintervallanalyse. Verfolgen Sie parallel Frequenz, Phase oder Zeit der 4 Eingangskanäle auf dem großen Grafikbildschirm. Der CNT-104S ermöglicht Ihnen lückenlose Messungen, mit einer Zeitauflösung von
Die ultrahohe Single-Shot-Auflösung ermöglicht bessere Einblicke in das zu prüfende Design, schnellere Ergebnisse bei Phasenvergleichen zwischen Taktgebern, eine genauere Kalibrierung und die Erfassung sehr kleiner Zeit-/Phasenänderungen. Verfolgen und vergleichen Sie 4 parallele Signale mit einer Auflösung von 7 ps bei einer Geschwindigkeit von 50 ns zwischen den Abtastungen in jedem Kanal. Auf allen Kanälen wird synchron eine Messung alle 50 ns gemacht. Die Zeitenstempel der einzelnen Kanal-Messungen können bis zu 7 ps variieren. In Bezug auf 50 ns ist das „gleichzeitig/synchron“.
Die lückenlose Null-Totzeit-Zählung ermöglicht Back-to-Back-Messungen ohne Zyklusverlust, selbst bei sehr langen Messungen. Der CNT-104S ist auch ein leistungsstarker Modulation Domain Analyzer (MDA). Dank der hohen Geschwindigkeit von bis zu 20M Samples/Sek für 4 parallele Signale können sehr schnelle Frequenz- oder Phasen/Zeit-Änderungen in Echtzeit erfasst werden.
Der CNT-104S ermöglicht Ihnen Messungen, für die früher viele Geräte erforderlich waren, wie z. B. den Phasenvergleich von 4 Atomuhren, ohne dass ein Schalter erforderlich ist. Und Multi-Stop-Zeitintervall-Messungen (1 Start- und 3 Stop-Ereignisse) für Flugzeitmessungen in der physikalischen Forschung.
Über den großen Farb-Touchscreen mit seinen intuitiven Menüs nehmen Sie alle Einstellungen einfach per Fingerdruck vor. Alternativ lässt sich an das CNT-104S eine Maus anschließen. Oder Sie verwenden die Web-Server-Schnittstelle, um den Frequenzzähler über einen externen PC-Bildschirm zu steuern.
Produktmerkmale:
- Frequenzanalysator mit 4 unabhängigen Kanälen bis 400 MHz, plus einem optionalen HF-Eingang von 0,1 bis 24 GHz, der per Softwarelizenz auf 10, 15, 20 oder 24 GHz erweiterbar ist
- In einem Gerät: 4 parallele Zähler zur Frequenzmessung von 1 mHz bis 400 MHz; mit ultrahoher Zeitauflösung von
- Multi-Stopp Zeitintervall
- Lückenlose Null-Totzeit-Frequenz-/Periodenmessungen
- Sehr hohe Messgeschwindigkeit: bis zu 20M Messwerte/s für 4 Kanäle ermöglicht Echtzeiterfassung von sehr schnellen Frequenz- und Phasenänderungen für eine Modulation Domain Analyse (MDA)
- Schnelle Messdatenübertragung von 170k Messungen/s im Blockmodus
- Grafisches Touchscreen-Display für Einstellungen und Anzeige von Werten, Statistiken (numerisch und Verteilungsgrafik), Trend und Modulationsbereich
