NI 785283-01 | PXIe-6570, Digital Pattern Instrument, 32 Kanäle

Herstellernummer: 785283-01

785283-01
Lieferzeit auf Anfrage

CHF 27’500.00

zzgl. MwSt. CHF 29’727.50 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Downloads zum Produkt Fragen zum Produkt
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

NI 785283-01 | PXIe-6570, Digital Pattern Instrument, 32 Kanäle.

Herstellerunabhängig

Grosse Markenvielfalt von dataTec.

Zu den Marken

Grosses Produktportfolio

Alle Highlights der dataTec Schweiz auf einen Blick.

Zum Download

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Dokumente und Downloads

Katalog
pdf | 5.12 MB

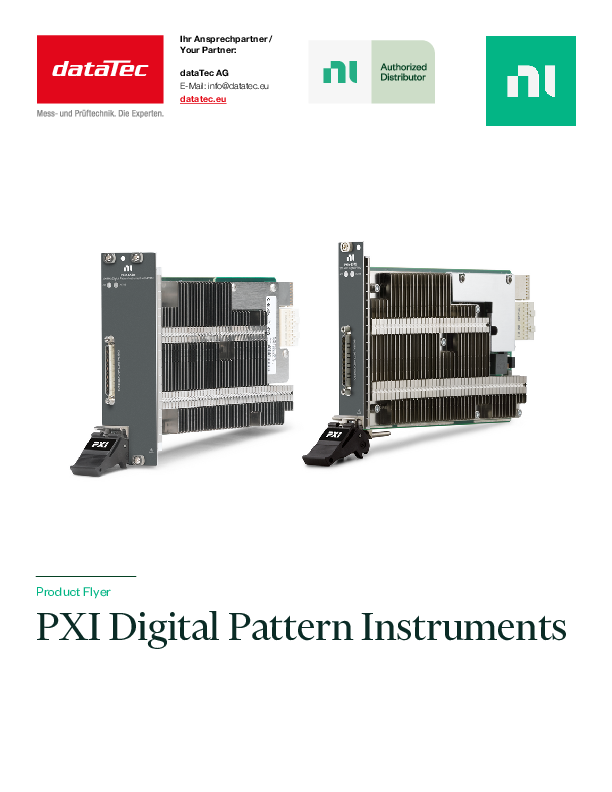

Broschüre
pdf | 0.80 MB
Übersicht
pdf | 1.35 MB
Konfigurationsguide
pdf | 1.88 MB

Beschreibung

785283-01 | PXIe-6570, Digital Pattern Instrument, 32 Kanäle

Die zwei Steckplätze breite PXI Express-Karte PXIe 6570 dient der Charakterisierung und Produktionsprüfung in der Halbleitertechnik. Sie bietet 32 Kanäle, einen Spannungsbereich von -2 V bis 6 V, einen PPMU-Spannungsbereich (PPMU, Pin Parametric Measurement Unit) von -2 V bis 7 V, eine Datenrate von bis zu 200 Mbit/s sowie eine Takterzeugungsrate von bis zu 160 MHz. Im Systembetrieb mit mehreren Digital-Pattern-Instrumenten können 256 Kanäle erreicht werden. Mit der Hardware werden Digital-Pattern-Editor für die Konfiguration von Pin-Zuordnungen, Spezifikationen, Levels, Timing und Patterns geliefert. Das PXIe 6570-Modul umfasst Fehlersuchwerkzeuge wie Shmoo Plots, digitale Oszilloskope und interaktive Anzeigen zu RAM-Verlauf, Systemstatus und Pin-Zuständen.

Produktmerkmale:

  • Bustyp: PXIe
  • Anzahl Kanäle: 32
  • Maximale Kanalanzahl im Systembetrieb (mehrere Module): 256
  • Vektorrate: 100 MHz
  • Maximale Datenrate: 200 Mbit/s
  • Maximale Takterzeugungsrate: 160 MHz
  • Spannungsbereich: -2 V bis +6 V
  • PPMU erzwungener Spannungsbereich: -2 V bis +7 V
  • Modulbreite: 2 Steckplätze
  • Maximale Wirklast: 24 mA

Zubehör (4 Produkte)

Zubehör (4 Produkte)

960451-03
NI
960451-03
ANSI Compliant Calibration Certificate für PXIe-6570 (785283-01-ANSI)
Lieferzeit auf Anfrage
CHF 685.00
960680-101
NI
960680-101
Standard Service Program (SSP) für PXIe-6570 with Traceable Calibration, 3 Jahre (785283-01-SC3)
Lieferzeit auf Anfrage
CHF 2’818.50
960451-01
NI
960451-01
Traceable Calibration Certificate für PXIe-6570 (785283-01-CAL)
Lieferzeit auf Anfrage
CHF 450.00
960451-04
NI
960451-04
ISO 17025 Calibration Certificate für PXIe-6570 (785283-01-ISO)
Lieferzeit auf Anfrage
CHF 895.00
