Chroma 62180D-1200 | Netzgerät, Bidirektional, DC, 1 Kanal, 1200V / +/-40A, 18kW

Name: 62180D-1200 | Netzgerät, Bidirektional, DC, 1 Kanal, 1200V / +/-40A, 18kW
Brand: Chroma
SKU: 62180D-1200
Price: 20577.0 CHF
Availability: OutOfStock

Herstellernummer: 62180D-1200

Lieferzeit auf Anfrage

CHF 20’577.00

% CHF 30’528.00 (32.6% gespart)

zzgl. MwSt. CHF 22’243.74 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt Bildungspreis anfragen % Unsere Angebote zu diesem Artikel

Chroma 62180D-1200 | Bidirektionales Netzgerät 62000D Serie, Zweiquadrantenbetrieb, 0 … 1200 V, ±40 A, ±18.000 W, 3 HE, zur Batteriesimulation, Lade-/Entladungsprüfverfahren, LV123 & LV148 konform.

Spannung: 0 … 1.200 V
Strom: ±40 A
Leistung: ±18.000 W
Netzregelung (Spannung): ±0,01% EW
Netzregelung(Strom): ±0,05% EW
Lastregelung (Spannung): ±0,02% EW
Lastregelung(Strom): ±0,1% EW
Spannungmessung: 240 V / 1.200 V
Strommessung: 8 A / 40 A
Ansprechzeit: 20 ms // 10 ms
Betriebsart: CC, CV, CP
Abmessungen (H x B x T): 133 mm x 428 mm x 730 mm
Gewicht: 39 kg

Herstellerunabhängig

Grosse Markenvielfalt von dataTec.

Zu den Marken

Grosses Produktportfolio

Alle Highlights der dataTec Schweiz auf einen Blick.

Zum Download

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

AC Eingang:	200 V - 480 V
Abmessungen (L x B x H) (mm):	730 x 428 x 133
Artikelnummer:	62180D-1200
Ausgangsleistung (kW):	18
Autorange:	Ja
Bidirektional:	Ja
DC-Ausgang umpolbar:	DC Bidirektional
Gewicht (kg):	39
Leistungsfaktor:	0,97
Modell:	62180D-1200
Schnittstellen:	USB, LAN Optional: GPIB, CAN
Schutzvorrichtungen:	OVP, OCP, OPP, OTP, Fan Fail, AC Fault
max. Spannung (V):	1200
max. Strom (A):	40

Beschreibung

62180D-1200 | Netzgerät, Bidirektional, DC, 1 Kanal, 1200V / +/-40A, 18kW

Die bidirektionalen Netzgeräte der Chroma ATE 62000D Serie vereinen hervorragende Nennleistungen von 0 - 1.800 V / bis 540 A / bis 18 kW und sind in einem Gehäuse mit hoher Leistungsdichte von nur 3U (3 HE) untergebracht.

Im einfachen Master-/Slave-Parallel- und Seriellbetrieb können mehrere Einzelgeräte für Gesamtleistungen bis zu 180 kW zusammengeschaltet werden.

Die Serie 62000D bietet einen Zweiquadrantenbetrieb; somit können die Geräte als DC-Quelle und als DC-Last arbeiten, ohne Umschaltzeiten und somit einen hohen Schutz entsprechender Prüfobjekte gewährleisten.

Im Lastbetrieb kann die aufgenommene Leistung mit bis zu 93% in das Versorgungsnetz eingespeist werden.

Die Geräte können in den Betriebsarten Konstantspannung, Konstantstrom und Konstantleistung arbeiten.

Die Netzgeräte der Serie 62000D ist ideal für das Testen im Bereich Stromversorgungssysteme für erneuerbare Energien wie PV-, Speicher- und EV-Wechselrichter, und können auch als Batteriesimulator eingesetzt werden.

Mithilfe von Softpanels simulieren sie Ladezustandsbedingungen (SOC/ State of Charge) oder spezifische V-I-Kurven der Batteriecharakteristik, um die Ladung bzw. Entladung von Lithium-Ionen Batterien zu evaluieren und eingebaute bidirektionale Bordladegeräte, bidirektionale DC-Wandler und DC-AC-Motortreiber zu prüfen.

Um komplexe Testabläufe zu steuern, bietet die Serie 62000D automatische Sequenzprogrammierung, programmierbare Spannungs- und Stromanstiegszeiten. Ein schnelles Regelverhalten sowie geringes Ausgangsrauschen und geringe Welligkeit erlauben präzise Tests.

Serienmäßig sind USB/LAN und Analogschnittstelle vorhanden, CAN und GPIB sind optional erhältlich.

Sein intuitiver Touchscreen und die intelligente Bedienoberfläche verkürzen die Testzeit erheblich und vereinfachen komplexe Prüfverfahren.

Die Variante Chroma 62180D-1200 verfügt über 0 … 1200 V, ±40 A, ±18 kW. Weitere Modelle sind verfügbar (siehe unten unter: Alternativen | Weitere Modelle).

Anwendung:

Lade-/Entladungsprüfverfahren sowie Testverfahren zu Nutzungsdauer, einschließlich BOBC, DC-DC-Wandlung und PCS
Motortreiberüberprüfung für DC-AC-Netzteil und Energierückspeisung
Pre-Konfomitätstest für LV123 und LV148 zur Prüfung elektrischer Fahrzeugkomponenten
Simulation einer I-V-Stromquelle für Energiespeicherung, Batterie und Brennstoffzelle in Mikronetzlaboren
Batteriestromsimulation zum Überprüfen von Antriebs- und Hilfssystemen für batteriebetriebene Fahrzeuge zu Land, Wasser und in der Luft

Zubehör (2 Produkte )

Exklusiv

Exklusiv

Chroma A620039

GPIB Schnittstelle für 12kW / 18kW Netzgeräte

4 auf Lager. Versandfertig in 1 Arbeitstag

CHF 803.00

Exklusiv

Exklusiv

Chroma A620045

CAN Schnittstelle für Netzgeräte 62000D-Serie

Lieferzeit auf Anfrage

CHF 439.00

Ähnliche Produkte (12 Produkte )

Exklusiv

Exklusiv

Chroma 62060D-100

Netzgerät, Bidirektional, DC, 1 Kanal 100V / +/-180A, 6kW

Lieferzeit auf Anfrage

CHF 11’706.00 CHF 17’388.00

Exklusiv

Exklusiv

Chroma 62060D-600

Netzgerät, Bidirektional, DC, 1 Kanal 600V / +/-40A, 6kW

Lieferzeit auf Anfrage

CHF 11’706.00 CHF 17’388.00

Exklusiv

Exklusiv

Chroma 62120D-100

Netzgerät, Bidirektional, DC, 1 Kanal 100V / +/-360A, 12kW

Lieferzeit auf Anfrage

CHF 15’665.00 CHF 23’166.00

Exklusiv

Exklusiv

Chroma 62120D-1200

Netzgerät, Bidirektional, DC, 1 Kanal 1200V / +/-40A, 12kW

Lieferzeit auf Anfrage

CHF 15’665.00 CHF 23’166.00

Exklusiv

Exklusiv

Chroma 62120D-600

Netzgerät, Bidirektional, DC, 1 Kanal 600V / +/-80A, 12kW

Lieferzeit auf Anfrage

CHF 15’665.00 CHF 23’166.00

Exklusiv

Exklusiv

Chroma 62180D-100

Netzgerät, Bidirektional, DC, 1 Kanal, 100V / +/-540A, 18kW

Lieferzeit auf Anfrage

CHF 20’577.00 CHF 30’528.00

Exklusiv

Exklusiv

Chroma 62180D-1800

Netzgerät, Bidirektional, DC, 1 Kanal, 1800V / +/-40A, 18kW

Lieferzeit auf Anfrage

CHF 21’304.00 CHF 31’576.00

Exklusiv

Exklusiv

Chroma 62180D-600

Netzgerät, Bidirektional, DC, 1 Kanal, 600V / +/-120A, 18kW

Lieferzeit auf Anfrage

CHF 20’577.00 CHF 30’528.00

dataTec BOBC_RT_241210

Power Anwenderseminar, 10.12.2024, Reutlingen

Lieferzeit auf Anfrage

CHF 549.00

Sale

Sale

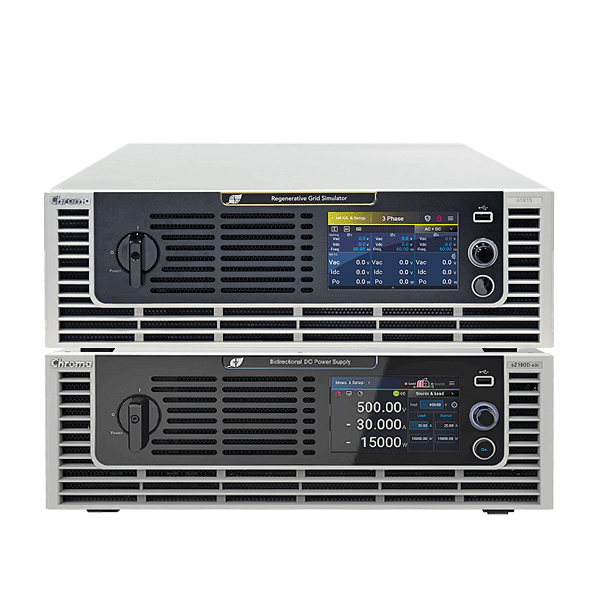

Chroma Aktion AC01090
