Chroma 62060D-100 | Netzgerät, Bidirektional, DC, 1 Kanal 100V / +/-180A, 6kW

Name: 62060D-100 | Netzgerät, Bidirektional, DC, 1 Kanal 100V / +/-180A, 6kW
Brand: Chroma
SKU: 62060D-100
Price: 11706.0 CHF
Availability: OutOfStock

Herstellernummer: 62060D-100

Lieferzeit auf Anfrage

CHF 11’706.00

% CHF 17’388.00 (32.68% gespart)

zzgl. MwSt. CHF 12’654.19 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt Bildungspreis anfragen % Unsere Angebote zu diesem Artikel

Chroma 62060D-100 | Bidirektionales Netzgerät 62000D Serie, Zweiquadrantenbetrieb, 0 … 100 V, ±180 A, ±6.000 W, 3 HE, zur Batteriesimulation, Lade-/Entladungsprüfverfahren, LV123 & LV148 konform.

Spannung: 0 … 100 V
Strom: ±180 A
Leistung: ±6.000 W
Netzregelung (Spannung): ±0,01% EW
Netzregelung(Strom): ±0,05% EW
Lastregelung (Spannung): ±0,02% EW
Lastregelung(Strom): ±0,1% EW
Spannungmessung: 20 V / 100 V
Strommessung: 36 A / 180 A
Ansprechzeit: 10 ms
Betriebsart: CC, CV, CP
Abmessungen (H x B x T): 133 mm x 428 mm x 730 mm
Gewicht: 37 kg

Herstellerunabhängig

Grosse Markenvielfalt von dataTec.

Zu den Marken

Grosses Produktportfolio

Alle Highlights der dataTec Schweiz auf einen Blick.

Zum Download

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

AC Eingang:	200 V - 480 V
Abmessungen (L x B x H) (mm):	730 x 428 x 133
Artikelnummer:	62060D-100
Ausgangsleistung (kW):	6
Autorange:	Ja
Bidirektional:	Ja
DC-Ausgang umpolbar:	DC Bidirektional
Gewicht (kg):	32.6
Leistungsfaktor:	0,97
Modell:	62060D-100
Schnittstellen:	USB, LAN Optional: GPIB, CAN
Schutzvorrichtungen:	OVP, OCP, OPP, OTP, Fan Fail, AC Fault
max. Spannung (V):	100
max. Strom (A):	180

Beschreibung

62060D-100 | Netzgerät, Bidirektional, DC, 1 Kanal 100V / +/-180A, 6kW

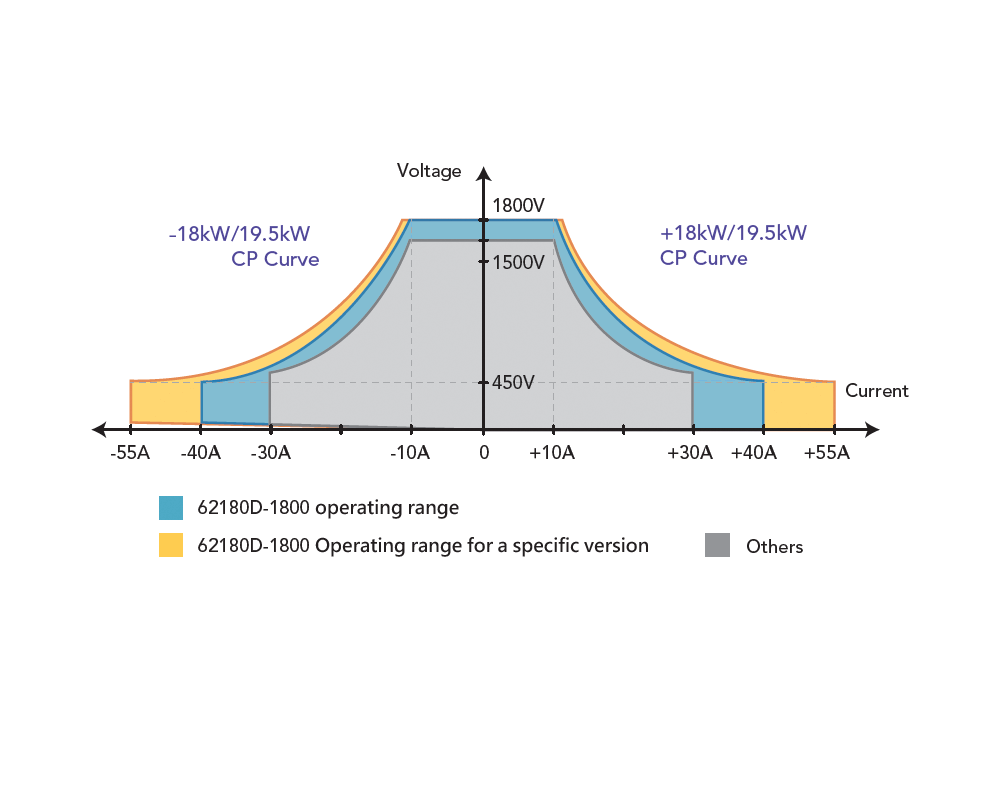

Die bidirektionalen Netzgeräte der Chroma ATE 62000D Serie vereinen hervorragende Nennleistungen von 0 - 1.800 V / bis 540 A / bis 18 kW und sind in einem Gehäuse mit hoher Leistungsdichte von nur 3U (3 HE) untergebracht.

Im einfachen Master-/Slave-Parallel- und Seriellbetrieb können mehrere Einzelgeräte für Gesamtleistungen bis zu 180 kW zusammengeschaltet werden.

Die Serie 62000D bietet einen Zweiquadrantenbetrieb; somit können die Geräte als DC-Quelle und als DC-Last arbeiten, ohne Umschaltzeiten und somit einen hohen Schutz entsprechender Prüfobjekte gewährleisten.

Im Lastbetrieb kann die aufgenommene Leistung mit bis zu 93% in das Versorgungsnetz eingespeist werden.

Die Geräte können in den Betriebsarten Konstantspannung, Konstantstrom und Konstantleistung arbeiten.

Die Netzgeräte der Serie 62000D ist ideal für das Testen im Bereich Stromversorgungssysteme für erneuerbare Energien wie PV-, Speicher- und EV-Wechselrichter, und können auch als Batteriesimulator eingesetzt werden.

Mithilfe von Softpanels simulieren sie Ladezustandsbedingungen (SOC/ State of Charge) oder spezifische V-I-Kurven der Batteriecharakteristik, um die Ladung bzw. Entladung von Lithium-Ionen Batterien zu evaluieren und eingebaute bidirektionale Bordladegeräte, bidirektionale DC-Wandler und DC-AC-Motortreiber zu prüfen.

Um komplexe Testabläufe zu steuern, bietet die Serie 62000D automatische Sequenzprogrammierung, programmierbare Spannungs- und Stromanstiegszeiten. Ein schnelles Regelverhalten sowie geringes Ausgangsrauschen und geringe Welligkeit erlauben präzise Tests.

Serienmäßig sind USB/LAN und Analogschnittstelle vorhanden, CAN und GPIB sind optional erhältlich.

Sein intuitiver Touchscreen und die intelligente Bedienoberfläche verkürzen die Testzeit erheblich und vereinfachen komplexe Prüfverfahren.

Die Variante Chroma 62060D-100 verfügt über 0 … 100 V, ±180 A, ±6 kW. Weitere Modelle sind verfügbar (siehe unten unter: Alternativen | Weitere Modelle).

Anwendung:

Lade-/Entladungsprüfverfahren sowie Testverfahren zu Nutzungsdauer, einschließlich BOBC, DC-DC-Wandlung und PCS
Motortreiberüberprüfung für DC-AC-Netzteil und Energierückspeisung
Pre-Konfomitätstest für LV123 und LV148 zur Prüfung elektrischer Fahrzeugkomponenten
Simulation einer I-V-Stromquelle für Energiespeicherung, Batterie und Brennstoffzelle in Mikronetzlaboren
Batteriestromsimulation zum Überprüfen von Antriebs- und Hilfssystemen für batteriebetriebene Fahrzeuge zu Land, Wasser und in der Luft
