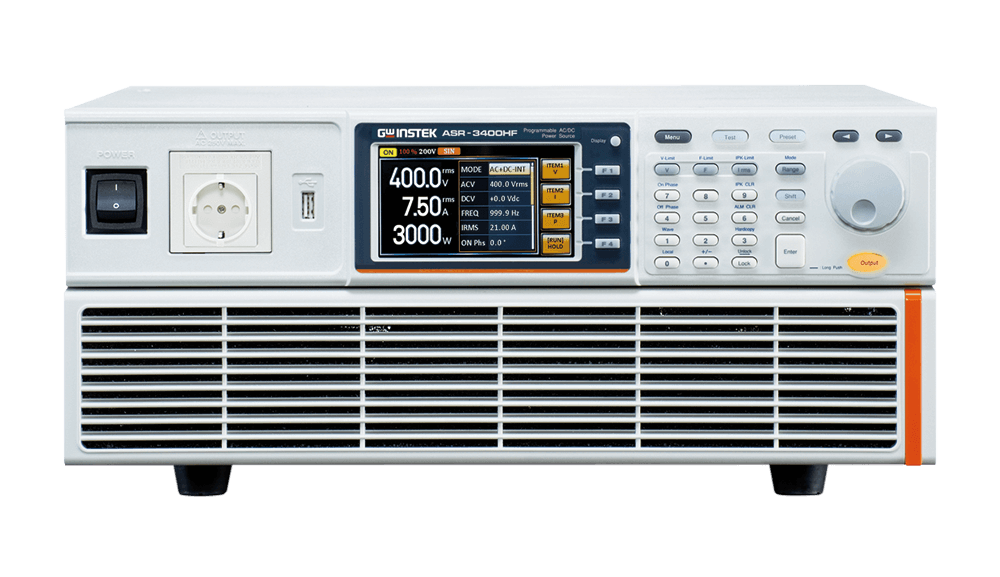

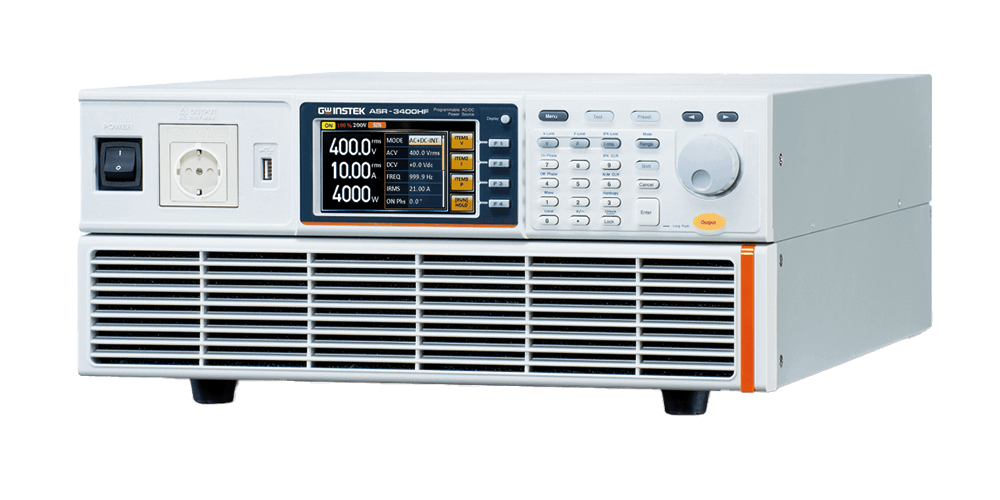

GW Instek ASR-3400HF | AC/DC-Quelle (Source), 1-phasig, 4kVA, bis 5 kHz, DC-Ausgang

Herstellernummer: ASR-3400HF

ASR-3400HF
ASR-3400HF
ASR-3400HF
ASR-3400HF
ASR-3400HF
ASR-3400HF
ASR-3400HF
ASR-3400HF
ASR-3400HF
ASR-3400HF
Lieferzeit auf Anfrage

CHF 9’906.30

% CHF 11’007.00 (10% gespart)

zzgl. MwSt. CHF 10’708.71 zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

GW Instek ASR-3400HF | AC/DC-Netzgerät, programmierbar, Ausgangsleistung 4000 VA, Ausgangsspannung 400 Vrms / ±570 V DC, Frequenz bis 5 kHz, mit Sequenzmodus und Arbiträrfunktion.

  • Ausgangsleistung: 4000 VA

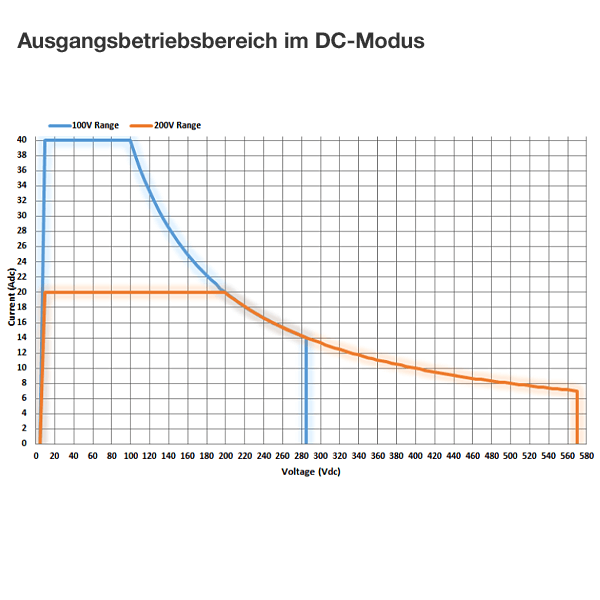

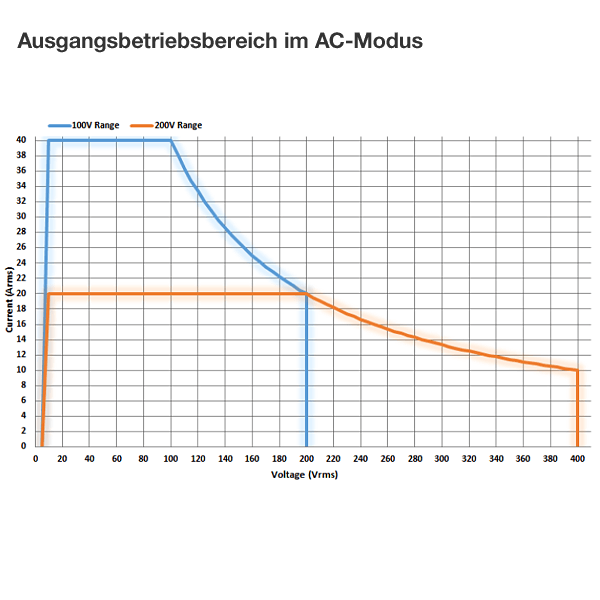

  • Ausgangsspannung: 0 bis 400 Vrms AC / 0 bis ±570 V DC (Auflösung 0,1 V)
  • Ausgangsstrom: 40 A (bei 100 V) / 20 A (bei 200 V)
  • Ausgangsfrequenz: 1 bis 5000 Hz
  • 9 Ausgangsmodi: AC Power-Output, DC Power-Output, AC/DC Power-Output, externe AC-Signalquelle, externe AC/DC-Signalquelle, externe AC-Signalüberlagerung, externe AC/DC-Signalüberlagerung, externe AC-Signalsynchronisierung, externe AC/DC-Signalsynchronisierung
  • Einstellbarer Start-/Stopp-Phasenwinkel für die Ausgangsspannung
  • Messfunktionen: Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, Crest Faktor
  • Oberwellenanalyse für Spannung und Strom (THDv, THDi)
  • Sequenz- und Simulationsfunktion (bis zu 10 Sätze)
  • Mit Arbiträrfunktion
  • Mit Fernmessfunktion
  • Speicherfunktion (bis zu 10 Settings)

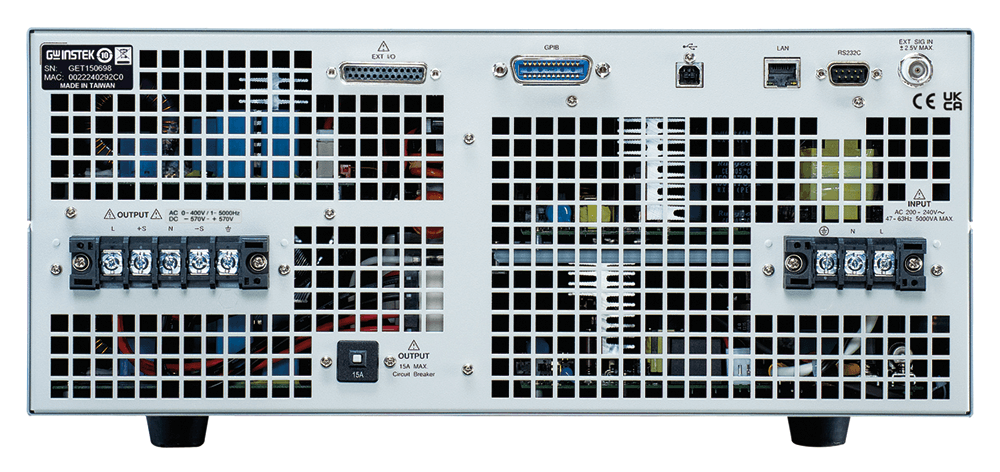

  • Schnittstellen: USB, LAN, RS-232, GPIB, externer I/O, Eingang für externe Signale und Synchronisierung
  • Schutzeinrichtungen: UVP, OCP, OTP, OPP, Alarm bei Lüfter-Fehlfunktion
  • Integrierter Webserver
  • Maße: B 430 x H 176 x T 550 mm
  • Gewicht: 25 kg

Herstellerunabhängig

Grosse Markenvielfalt von dataTec.

Zu den Marken

Grosses Produktportfolio

Alle Highlights der dataTec Schweiz auf einen Blick.

Zum Download

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Dokumente und Downloads

Datenblatt
pdf | 3.41 MB

Beschreibung

ASR-3400HF | AC/DC-Quelle (Source), 1-phasig, 4kVA, bis 5 kHz, DC-Ausgang

Die AC/DC-Netzgeräte der Serie ASR-3000 zeichnen sich durch ihren schnellen DC-Spannungsanstieg und -abfall aus (≤ 100 µs). Die Serie besteht aus vier Modellen: ASR-3200 (2000 VA), ASR-3300 (3000 VA), ASR-3400 (4000 VA) sowie dem hier vorgestellten HF Modell ASR-3400HF (4000 VA, Frequenz bis 5 kHz). Alle Modelle liefern 100 % ihrer Nennleistung. Sie kommen unter anderem bei der Entwicklung von elektronischen Komponenten und Geräten wie On-Board-Charger, Server-Powergeräte, LED-Module, AC-Antriebe, AC-Lüfter oder USV zum Einsatz und eignen sich zudem für Testanwendungen im Automobil- und Haushaltsgeräte-Bereich.

Besondere Merkmale:

  • Sequenzmodus: bis zu 10 editierbare Sätze à 0 bis 999 Schritte, kombinierbar zu benutzerdefinierten Wellenformen für unterschiedliche Prüfanforderungen, mit vorprogrammierten Testfunktionen nach ISO 16750-2 zur Prüfung von Elektroniksystemen in Fahrzeugen
  • Simulationsmodus: für Kapazitätstests mit transienten Wellenformen, z. B. Stromausfall, Spannungsanstieg und -abfall
  • Arbiträrfunktion: über 20.000 Wellenform-Kombinationen zur Simulation verschiedener Spannungsfunktionen, einfache Eingabe über das Bedienfeld
  • Ipeak-Hold-Funktion: verzögerte Messung (1 bis 60.000 ms nach Output-Start) zum Erfassen und Halten des Spitzenstroms ohne separates Oszilloskop oder Stromzange, z. B. transiente Stromspitzen eines DUT beim Einschaltvorgang
  • Slew-Rate-Modus: Einstellung des Spannungsanstiegs entweder über die Flankensteilheit (1,5 V/µs, fest) oder über die Zeit (10 bis 90 % Output der eingestellten Spannung innerhalb von 100 µs), benutzerdefinierte Anstiegszeit der Ausgangsspannung im Sequenzmodus möglich

Anwendungsbeispiele:

  • Entwicklungstest für Elektronikprodukte und Komponenten
  • Störfestigkeitsprüfungen für industrielles Luftfahrtequipment
  • Simulationstest im Automotive-Bereich
  • Applikationstest für Haushaltsgeräte
  • On-Board-Ladegeräte
  • Server-Stromversorgungen
  • LED-Module
  • AC-Antriebe, AC-Lüfter usw.

Zubehör (4 Produkte)

GTL-246
GW Instek
GTL-246
USB-Kabel Typ A auf Typ B 1,2m
Lieferzeit auf Anfrage
CHF 11.00
GTL-232
GW Instek
GTL-232
Übertragungskabel RS232 für LCR-6xxx/81xxG, 9 Pol (f) auf (f), 2m
Lieferzeit auf Anfrage
CHF 9.00
GTL-248
GW Instek
GTL-248

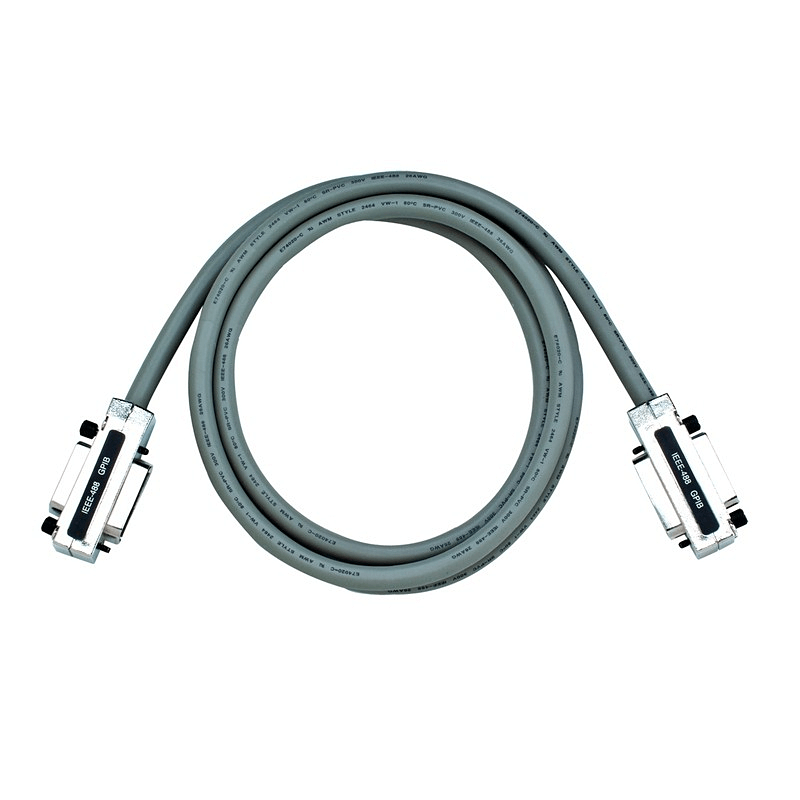

GPIB-Kabel, geschirmt, 2m
Lieferzeit auf Anfrage
CHF 164.00
ASR-002
GW Instek
ASR-002

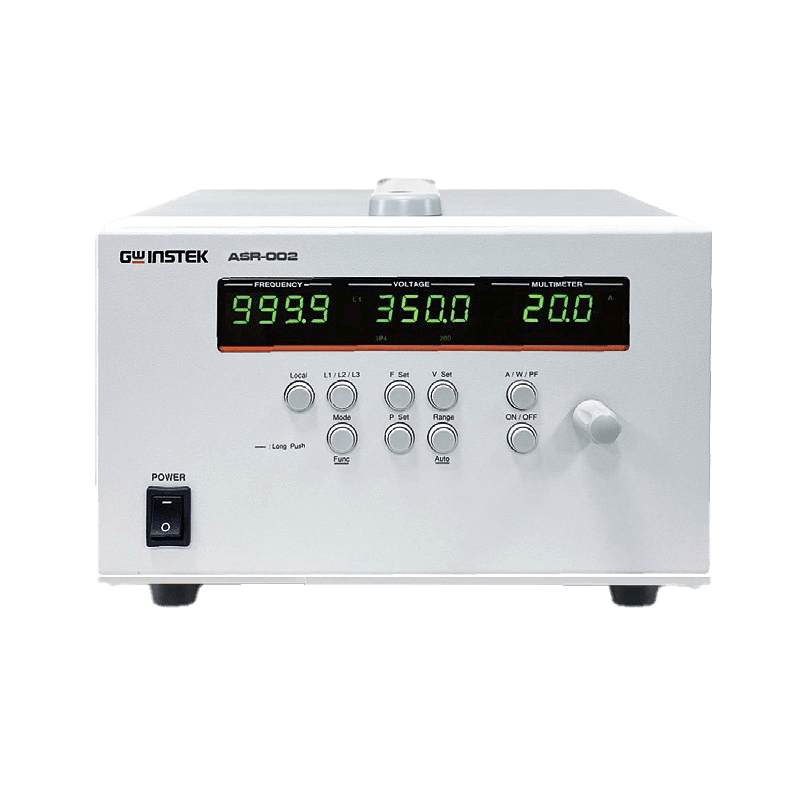

Drehstromregler für bis zu 3 Geräte der ASR-2000/-3000 Serien
Versandfertig in 5 bis 10 Arbeitstagen
CHF 2’249.00

Ähnliche Produkte (3 Produkte)

ASR-3200
GW Instek
ASR-3200
AC/DC-Quelle (Source), 1-phasig, 2kVA, bis 999,9 Hz, DC-Ausgang
Lieferzeit auf Anfrage
CHF 5’745.60 CHF 6’384.00
ASR-3300
GW Instek
ASR-3300

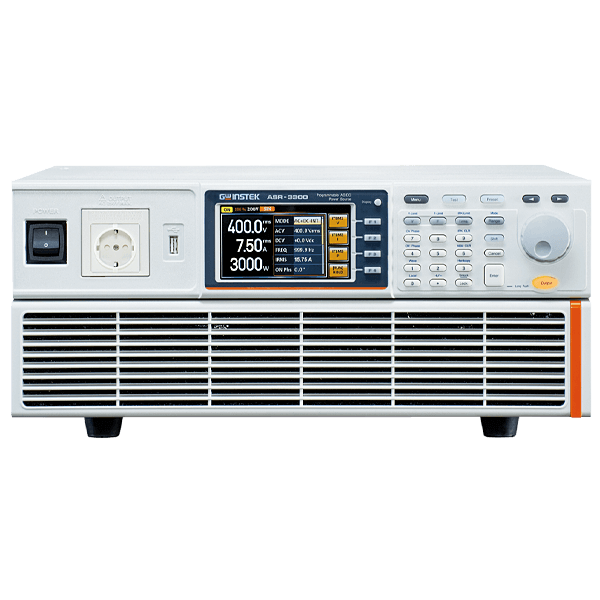

AC/DC-Quelle (Source), 1-phasig, 3kVA, bis 999,9 Hz, DC-Ausgang
