Chauvin Arnoux P01194200 | C.A 942 Handscope, Hand-Oszilloskop, 2 Kanal, 40 MHz

Name: P01194200 | C.A 942 Handscope, Hand-Oszilloskop, 2 Kanal, 40 MHz
Brand: Chauvin Arnoux
SKU: P01194200
Price: 1650.0 EUR
Availability: OutOfStock

Herstellernummer: P01194200

Versandfertig in 5 bis 10 Arbeitstagen

1.650,00 €

zzgl. MwSt. 1.963,50 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

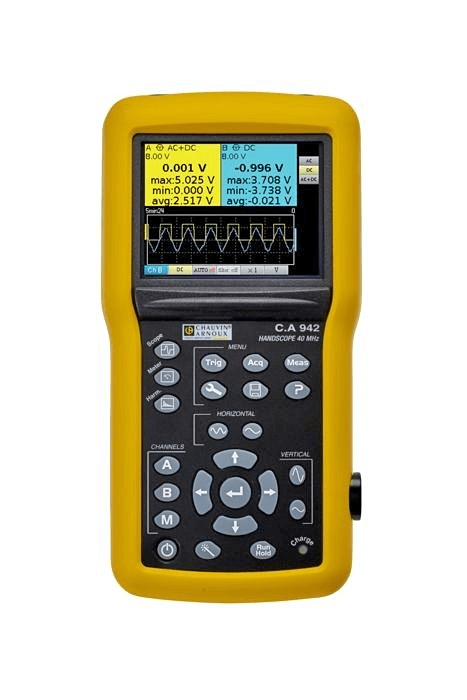

Chauvin Arnoux C.A 942 | Tragbares Oszilloskop Handscope, 40 MHz, 2 isolierte Kanäle, inkl. Multimeter- & Oberschwingungs-Analysator-Funktion (P01194200).

Display: Farb-TFT 3,5-Zoll, Auflösung 320x240, LED-Hintergrundbeleuchtung
Anzeigeart: 2500 echte Erfassungspunkte am Bildschirm
Anzeige der Signale am Bildschirm: 2 Kurven + 2 Bezugssignale + gespeicherte Kurve oder MATH-berechnete Kurve
Bedienelemente: Direkte Funktionstasten auf der Frontplatte & Bildschirmmenüs mit Auswahl
Eingebaute interaktive Hilfefunktion: 14 Sprachen
Bandbreite: 40 MHz
Bandbreitenbegrenzer: 1,5 MHz, 5 kHz

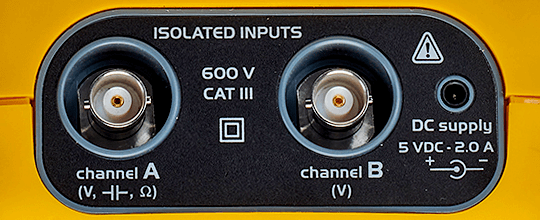

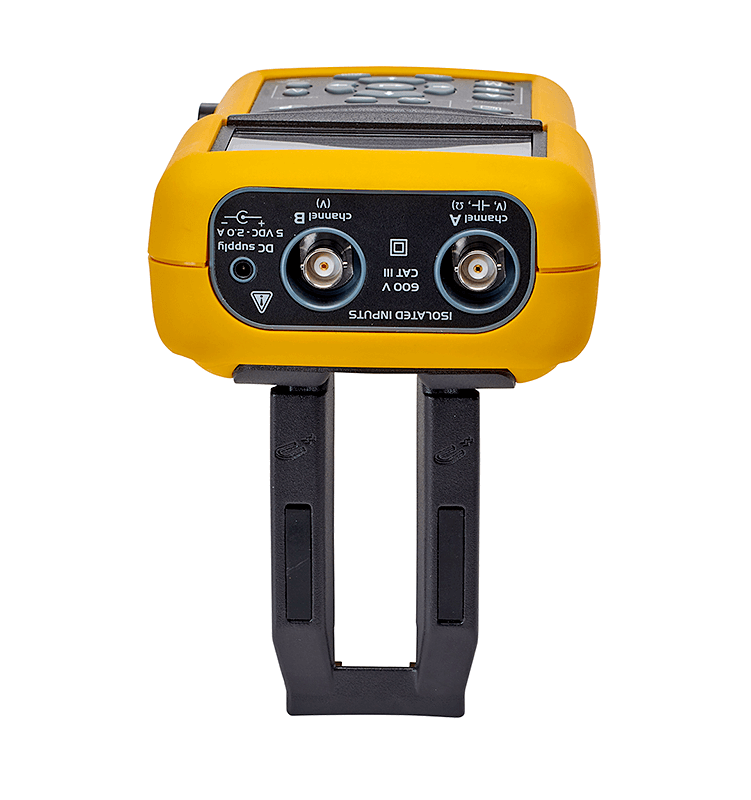

Anzahl Kanäle: 2 völlig isolierte Kanäle
Eingangsimpedanz: 1 MΩ ±0,5%, ca 17 pF
Maximale Eingangsspannung: 600 V CAT III – Derating -20 dB pro Dekade ab 100 kHz
Vertikalempfindlichkeit: 5 mV/div bis 200 V/div
Zeitbasis: 25 ns/div bis 200 s/div –Roll-Modus von 100 ms/div bis 200 s/div
Horizontaler Zoom: Zoomfaktoren: x1, x2, x5
Maximale Abtastrate: 2 GS/s in ETS – 50 MS/s in One-Shot in jedem Kanal
Vertikale Auflösung: 9 Bits
Speichertiefe: 2500 Punkte pro Kanal
Schnittstelle: USB mit optischer Isolierung
Anwendersoftware für PC: »SX-Metro« als Option
Anwendersoftware für Multimeter: »SX-DMM« als Option

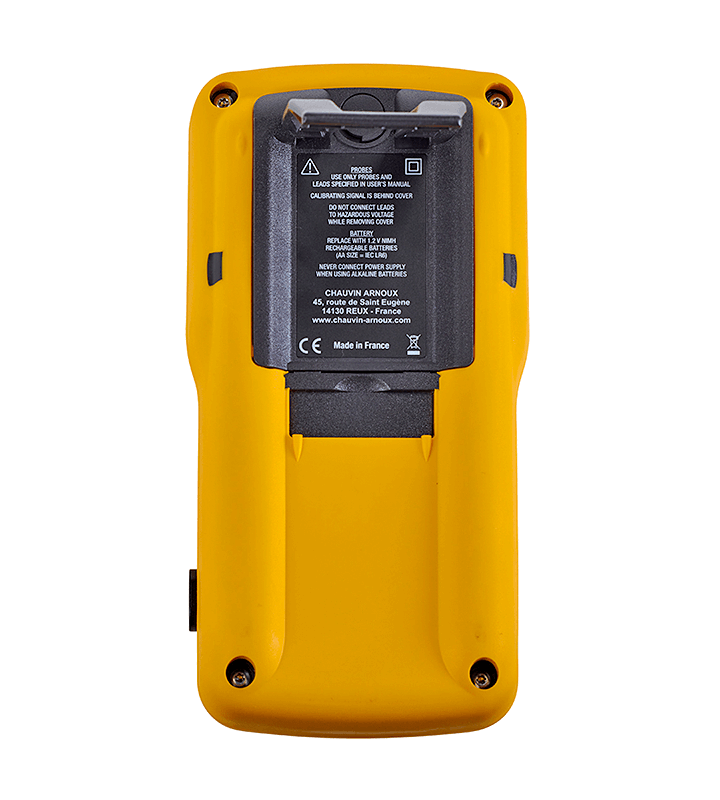

Stromversorgung: 6 Batterien Typ LR6 oder 6 NiMH-Akkus Typ AA
Batteriebetrieb: Bis zu 8 Std 30 Min
Sicherheit / EMV Elektrische Sicherheit: gemäß IEC 61010-1 Ed3 – 600 V CAT III – EMV gemäß EN 61000-3, 2001 & EN 61326-1, 2006
Abmessungen: 214 mm x 110 mm x 57 mm
Gewicht: 1,2 kg mit Batterien
Garantie: 3 Jahre

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	57 x 110 x 214
Anzahl Kanäle:	2
Anzahl automatische Messungen:	19
Artikelnummer:	P01194200
Bandbreite (MHz):	40
Bildschirmgröße:	8,8 cm
Bildschirmtyp:	320 x 240, TFT Color
Counter:	Nein
DVM:	Ja
Funktionsgenerator:	Nein
Garantie (Jahre):	3
Gewicht (kg):	1.2
Modell:	CA 942
Samplerate:	2 GSa/s
Schnittstellen:	USB
Speichertiefe:	2,5 kPts
Triggerarten:	Trigger, Automatic, One-Shot, Trigger Roll-Modi
Vertikale Auflösung:	9-bit

Beschreibung

P01194200 | C.A 942 Handscope, Hand-Oszilloskop, 2 Kanal, 40 MHz

Die Chauvin Arnoux HANDSCOPE-Oszilloskope wurden als Instrumente für den Feldeinsatz entwickelt und zeichnen sich besonders durch ihre einfache Bedienung aus. Ihr stoßgeschütztes Gehäuse mit Elastomer-Umhüllung ist geschützt und liegt perfekt in der Hand.

Die Bedientasten auf der Frontplatte sind auch mit Handschuhen gut bedienbar und in Funktionsgruppen übersichtlich angeordnet. Die mehrsprachige interaktive Hilfe-Funktion erleichtert Ihnen die Bedienung ohne in der Bedienungsanleitung nachschauen zu müssen.

Der 3,5 Zoll TFT Farbbildschirm ist extrem gut ablesbar und die LED-Hintergrundbeleuchtung ist sehr stromsparend, so dass auch Messungen während des Ladevorgangs möglich sind.

Anwendungsbereiche:

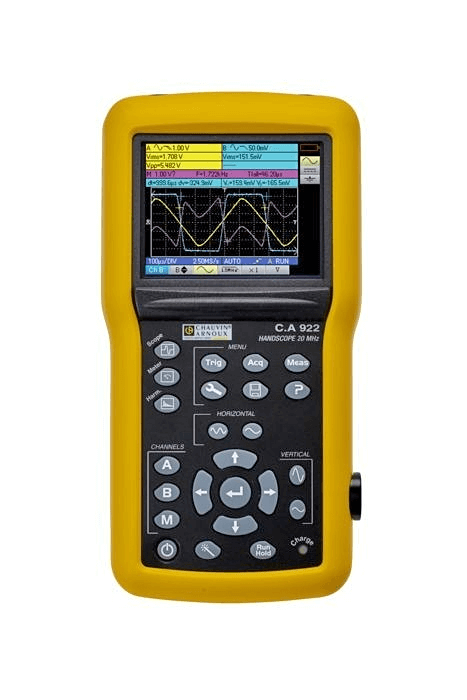

Als kompakte und mit einer Hand zu haltende Geräte sind die HANDSCOPES CA922 und CA924 perfekt geeignet für Feldeinsätze an elektrischen Anlagen und für allgemeine Wartungsarbeiten. Dank der isolierten Kanäle nehmen Sie Ihre Messungen ohne besondere Vorkehrungen in aller Sicherheit vor.

Die Chauvin Arnoux HANDSCOPE Oszilloskope sind multifunktionale Instrumente mit den Betriebsarten als Oszilloskop, Multimeter und Oberschwingungsanalysator Übertragen Sie Ihre Messdaten an einen PC, um sie mit der zugehörigen Software SX-METRO dort aufzuzeichnen und zu analysieren.

Messungen an Pulsweite-modulierten Reglern mit Anzeige der Wellenform im Oszilloskop-Betrieb
Messungen der Leistung im Multimeter-Betrieb
Analyse der Netzstörungen im Betrieb als Oberschwingungsanalysator

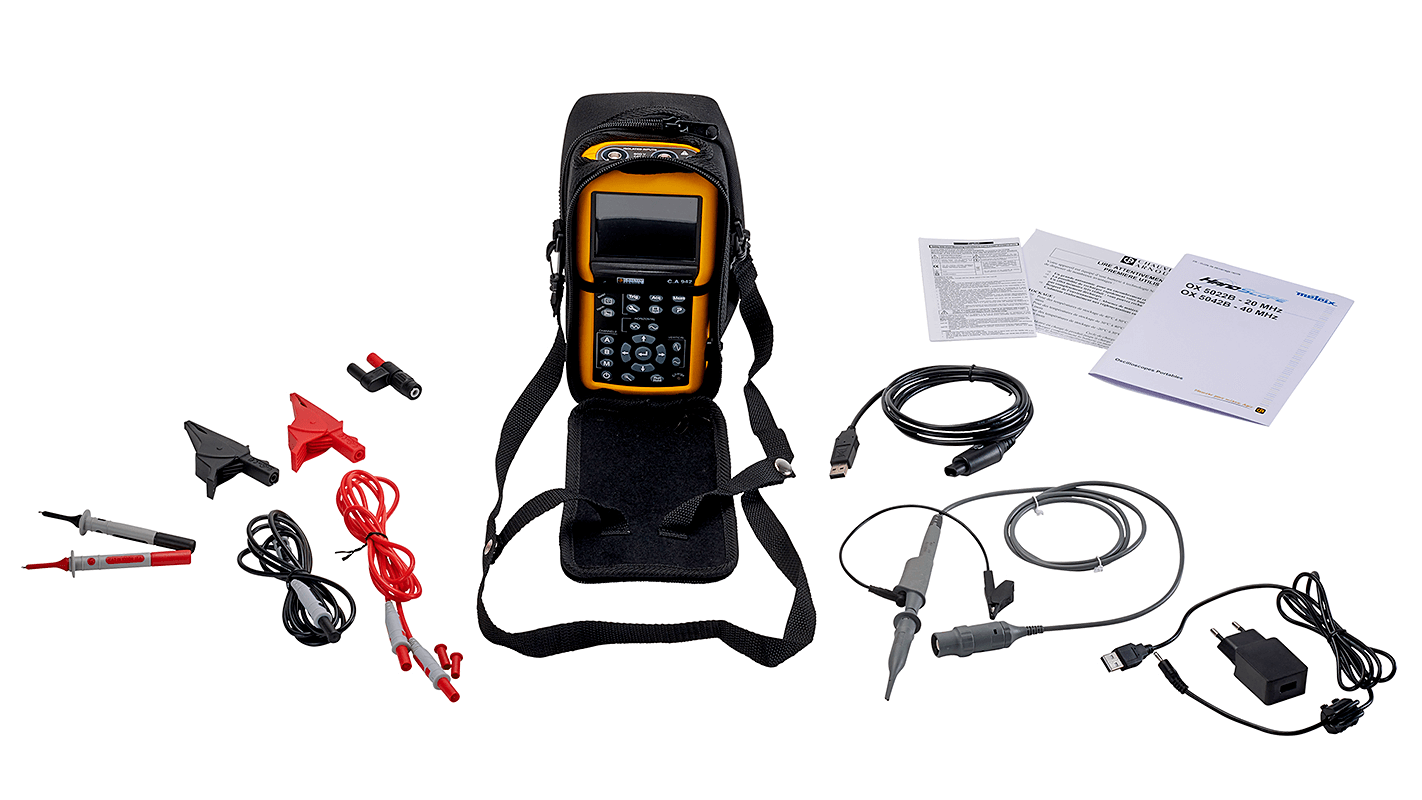

Lieferumfang

Hand-Oszilloskop CA 924 (P01194200)
2 Adapter BNC-Banane
2 Sätze Messleitungen 1,5 m lang, Banane gerade-abgewinkelt, PVC-umhüllt, rot/schwarz
2 Sätze Krokodilklemmen rot/schwarz
2 Sätze Tastköpfe CAT IV 1000 V rot/schwarz
Kabel Jack-USB
WALLPLUG USB
Optisches Kabel USB
Tragetasche
QSG Papier
Sicherheitsdatenblatt
Testbericht
Notiz zu NiMH-Akkus
