NI 785596-01 | FlexRIO-Signalgenerator PXIe-5745 mit 2 Kanälen (6,4 GS/s), 12 bit, KU035

Name: 785596-01 | FlexRIO-Signalgenerator PXIe-5745 mit 2 Kanälen (6,4 GS/s), 12 bit, KU035
Brand: NI
SKU: 785596-01
Price: 23300.0 EUR
Availability: OutOfStock

Herstellernummer: 785596-01

Lieferzeit auf Anfrage

€ 23.300,00

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt

NI 785596-01 | FlexRIO-Signalgenerator PXIe-5745 mit 2 Kanälen (6,4 GS/s), 12 bit, KU035.

Herstellerunabhängig

Über 25 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Anschlusstyp Frontseite:	1-Pin, Weiblich SMA, 42-Pin, Weiblich Nano-Pitch
Anzahl Kanäle:	2
Anzahl analoge Ausgangskanäle:	2
Bustyp:	PXI Express
Max. Aktualisierungsrate (MS/s):	6400
Messungen pro Sekunde/Abtastrate (MS/s):	6400
Mit Gehäuse:	Ja
Modulbreite:	1
Samplerate:	6.4 GS/s
Schutzbeschichtet:	Nein
Spannungsbereich des Analogausgangs (V):	1 Vss

Beschreibung

785596-01 | FlexRIO-Signalgenerator PXIe-5745 mit 2 Kanälen (6,4 GS/s), 12 bit, KU035

Mit großen, anwenderprogrammierbaren FPGAs und Analog-, Digital- und Hochfrequenz-I/O mit hohen Geschwindigkeiten stellt FlexRIO ein vollständig rekonfigurierbares Instrument dar, dass mit LabVIEW oder VHDL/Verilog grafisch programmiert werden kann. Die FlexRIO PXI Express-Karte PXIe-5745 ermöglicht eine direkte HF-Signalerzeugung bis 3 GHz bei einer Auflösung von 12 bit. Der Transceiver ermöglicht den Betrieb im Zweikanalmodus bei 3,2 GS/s für die Signalerzeugung bei bis zu 1,5 GHz oder im Breitband-Einkanalmodus mit Aufwärtswandlung bei 6,4 GS/s. Das PXIe-5745-Modul eignet sich ideal für Anwendungen, die eine Zwischenfrequenz-Signalerzeugung mit Mehrkanalsynchronisation erfordern wie etwa Radar, elektronische Kriegsführung und Nachrichtenübertragung. Der FlexRIO-Treiber unterstützt die Erzeugung vordefinierter Signalverläufe und der mit LabVIEW programmierbare Kintex-Ultrascale-FPGA KU035 von Xilinx ermöglicht die dynamische Erstellung von Signalverläufen, die Modulation/Demodulation von Signalen und die benutzerdefinierte Signalverarbeitung in Echtzeit.

Produktmerkmale:

Bustyp: PXIe
Kanäle: 2
Signalgenerator: 3 GHz
Auflösung: 12 bit
Samplingrate: 6,4 GS/s
Digital-I/O-Kanäle (single-ended): 8
FPGA: Kintex UltraScale KU035
Look-up Tabellen (LUTs): 203128
DSP48-Slices (25x18 Multiplizierer): 1700
Embedded Block RAM: 19 Mbit

Zubehör (5 Produkte )

NI 960680-100

Standard Service Program (SSP) für PXIe-5745, 3 Jahre (785597-01-S3)

Lieferzeit auf Anfrage

Auf Anfrage

NI 960680-100

Standard Service Program (SSP) für PXIe-5745, 3 Jahre (785598-02-S3)

Lieferzeit auf Anfrage

Auf Anfrage

NI 960680-100

Standard Service Program (SSP) für PXIe-5745, 3 Jahre (785597-02-S3)

Lieferzeit auf Anfrage

Auf Anfrage

NI 960680-100

Standard Service Program (SSP) für PXIe-5745, 3 Jahre (785598-01-S3)

Lieferzeit auf Anfrage

Auf Anfrage

NI 960680-100

Standard Service Program (SSP) für PXIe-5745, 3 Jahre (785596-01-S3)

Lieferzeit auf Anfrage

Auf Anfrage

Die Datatec Akademie

Wenn Sie sich für neue Mess- oder Prüftechnik entscheiden, wollen Sie sicher sein, die richtige Entscheidung zu treffen. Darum beraten wir Sie nicht nur umfassend, sondern bieten zudem vielfältige Schulungen an. Egal ob online, bei uns in Reutlingen oder exklusiv für Ihre Firma.

Seminarempfehlungen

dataTec Technische Beratung

Software-Architecture Beratung vor Ort

Auf Anfrage

Lieferzeit auf Anfrage

dataTec Technische Beratung

Software-Architecture Beratung Online

Auf Anfrage

Lieferzeit auf Anfrage

dataTec Technische Beratung

Code Review vor Ort

Auf Anfrage

Lieferzeit auf Anfrage

dataTec Technische Beratung

Code Review Online

Auf Anfrage

Lieferzeit auf Anfrage

dataTec Technische Beratung

Individuelle Beratung vor Ort

Auf Anfrage

Lieferzeit auf Anfrage

dataTec Technische Beratung

Individuelle Beratung Online

Auf Anfrage

Lieferzeit auf Anfrage

dataTec Technische Beratung

Migration Assistance vor Ort

Auf Anfrage

Lieferzeit auf Anfrage

dataTec Technische Beratung

Migration Assistance Online

Auf Anfrage

Lieferzeit auf Anfrage

dataTec Technische Beratung

Startup Assistance vor Ort

Auf Anfrage

Lieferzeit auf Anfrage

dataTec Technische Beratung

Startup Assistance Online

Auf Anfrage

Lieferzeit auf Anfrage

Alle Seminare entdecken

Entdecken Sie unsere Fachbeiträge

Anwendungen & Applikationen

Rocket Science: Modulare Messtechnik von NI für Mikrogravitations-Bedingungen.

Im Rahmen eines Forschungsprogramms bekam es die NI-Technologie mit einem mächtigen Gegner zu tun: der Mikrogravitation....

18.10.22

Lesedauer 3 Min.

1143

Anwendungen & Applikationen

Handys in der Schwerelosigkeit untersucht man am besten mit Messtechnik von NI.

Ein dataTec Kunden aus der Forschung befasst sich mit der Frage, wie sich Gegenstände in Schwerelosigkeit verhalten und ...

07.09.22

Lesedauer 2 Min.

3674

Anwendungen & Applikationen

Den Balzgesang von Fruchtfliegen misst man am besten mit modularer Messtechnik.

Die Universität Oxford hatte eine große Aufgabe, bei der ganz klein gedacht werden musste. Dank der modularen Messtechni...

03.05.22

Lesedauer 2 Min.

1301

Infos zum Hersteller

National Instruments ist ein weltweit führender Anbieter von Lösungen für die Prüf-, Mess-, Steuer- und Regeltechnik. Der plattformbasierte Ansatz von NI kombiniert modulare Hardware und Software, damit Kunden komplexe technische Herausforderungen bewältigen können. Das Anwendungsspektrum reicht von der Automotive-Branche über Elektronik und Energie bis hin zu Forschung / Lehre und Industrieanlagen.

Mehr erfahren

NI 785596-01 | FlexRIO-Signalgenerator PXIe-5745 mit 2 Kanälen (6,4 GS/s), 12 bit, KU035

NI 785596-01 | FlexRIO-Signalgenerator PXIe-5745 mit 2 Kanälen (6,4 GS/s), 12 bit, KU035.

Technische Daten

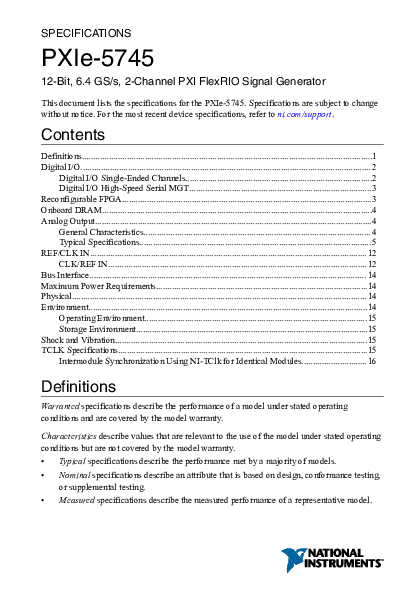

Dokumente und Downloads
