HUBERT A1110-05-QE | 4 Quadranten Leistungsverstärker, DC-1 MHz, 100 V/µs, 500W/300W, ±75Vp, ±11Ap, USB (11100060)

Name: A1110-05-QE | 4 Quadranten Leistungsverstärker, DC-1 MHz, 100 V/µs, 500W/300W, ±75Vp, ±11Ap, USB (11100060)
Brand: HUBERT
SKU: 11100060
Price: 7450.0 EUR
Availability: OutOfStock

Herstellernummer: 11100060

Lieferzeit auf Anfrage

€ 7.450,00

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt

HUBERT A1110-05-QE | 4-Quadranten Spannungs- und Stromverstärker, DC-1 MHz, 100 V/μs, 500 W (Quelle), 300 W (Senke). Geeignet für normgerechte Prüfungen nach LV124 bzw. VW80000 von elektrischen und elektronischen Komponenten in Kraftfahrzeugen.

Ausgangsspannung: ± 75 Vpeak
Frequenzbereich: DC- 1 MHz
Ausgangsleistung: 500 W (Quelle), 300 W (Senke)
Ausgangsstrom: ± 11 Apeak
Leistungsbandbreite: DC - 200 kHz
Frequenzbereich: DC - 1 MHz (Small signal -3 dB)
Slew rate: 100 V/μs
Spannungsverstärkung 10 ± 0,1 % (± 0,01 % /°C) [Option ultra stable gain: 10 ± 0,1 % (± 10 ppm/°C)]
Offset: ± 1 mV (± 0,1 mV /°C)
Vollständig konfigurierbar und bedienbar über mitgelieferte Software
Symmetrischer Signaleingang: Isolierte XLR-Buchse / BNC-XLR Adapter im Lieferumfang
Reihen- / Parallelschaltungen bei höherem Spannungs- / Strombedarf
USB-Port serienmäßig (optional LAN-Schnittstelle)
Automatische Umschaltung von 3 Versorgungsspannungen
Monitorausgang Spannung / Strom
6 konfigurierbare Kompensationsnetzwerke für induktive Lasten in der Betriebsart Stromverstärker
Abmessungen: B449 x H177 x T585,5 mm
Gewicht: 30kg

Anwendungen:

Allgemeine Laboranwendungen in Forschung, Entwicklung und Prüffeld
EMV Prüfungen
Materialprüfungen
MRI
Bauteiletests
Tauchspulenantriebe
Piezoansteuerung
Magnetfelderzeugung (z.B. mit Helmholtzspulen)
Medizintechnik
Lasertechnik
Plasmatechnik

Herstellerunabhängig

Über 25 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	495,5 x 449 x 133
Artikelnummer:	11100060
DC-Ausgang umpolbar:	AC Bidirektional (2Q/4Q)
Frequenzbereich:	DC - 1 MHz
Gewicht (kg):	15
Modell:	A1110-05-QE
Schnittstellen:	USB Optional: LAN
max. Spannung (V):	75
max. Strom (A):	11

Dokumente und Downloads

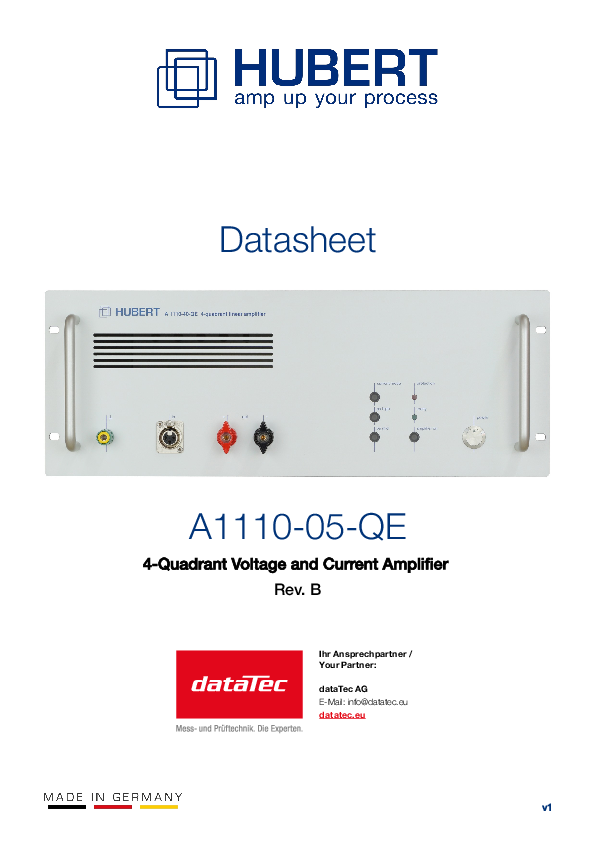

Datenblatt

pdf | 0.58 MB

Beschreibung

A1110-05-QE | 4 Quadranten Leistungsverstärker, DC-1 MHz, 100 V/µs, 500W/300W, ±75Vp, ±11Ap, USB (11100060)

Im Lieferumfang enthalten ist eine Anwendungssoftware, welche die vollständige Fernsteuerung und umfassende Konfiguration des Verstärkers über die USB-Schnittstelle ermöglicht. Dabei garantiert die Offenlegung der Schnittstellenbefehle die reibungslose Integration in bereits bestehende, automatisierte Testsysteme.

Die normgerechten Prüfungen nach LV124 bzw. VW80000 von elektrischen und elektronischen Komponenten in Kraftfahrzeugen erfordern schnelle Leistungsverstärker. Die Modelle der HUBERT Verstärker Familie A1110-X-X mit einer Anstiegszeit von 100V/µs sind für die geforderten Spannungs- bzw. Signalformen die geeignete Wahl. Hohe Lastströme können durch den Aufbau von Mehrfach-Verstärker-Systemen zuverlässig realisiert werden.

Lieferumfang

enthalten ist eine Anwendungssoftware, welche die vollständige Fernsteuerung und umfassende Konfiguration des Verstärkers über die USB-Schnittstelle ermöglicht. Dabei garantiert die Offenlegung der Schnittstellenbefehle die reibungslose Integration in bereits bestehende, automatisierte Testsysteme.

Ausstattung und Highlights:

Ausgangsspannung: ± 75 Vpeak
Frequenzbereich: DC- 1 MHz
Ausgangsleistung: 500 W (Quelle), 300 W (Senke)
Ausgangsstrom: ± 11 Apeak
Leistungsbandbreite: DC - 200 kHz
Frequenzbereich: DC - 1 MHz (Small signal -3 dB)
Slew rate: 100 V/μs
Spannungsverstärkung 10 ± 0,1 % (± 0,01 % /°C) [Option ultra stable gain: 10 ± 0,1 % (± 10 ppm/°C)]
Offset: ± 1 mV (± 0,1 mV /°C)
Vollständig konfigurierbar und bedienbar über mitgelieferte Software
Symmetrischer Signaleingang: Isolierte XLR-Buchse / BNC-XLR Adapter im Lieferumfang
Reihen- / Parallelschaltungen bei höherem Spannungs- / Strombedarf
USB-Port serienmäßig (optional LAN-Schnittstelle)
Automatische Umschaltung von 3 Versorgungsspannungen
Monitorausgang Spannung / Strom
6 konfigurierbare Kompensationsnetzwerke für induktive Lasten in der Betriebsart Stromverstärker
Abmessungen: B449 x H177 x T585,5 mm
Gewicht: 30kg

Anwendungen:

Allgemeine Laboranwendungen in Forschung, Entwicklung und Prüffeld
EMV Prüfungen
Materialprüfungen
MRI
Bauteiletests
Tauchspulenantriebe
Piezoansteuerung
Magnetfelderzeugung (z.B. mit Helmholtzspulen)
Medizintechnik
Lasertechnik
Plasmatechnik
